Czujnik ruchu - zasada działania

Zadaniem czujnika ruchu jest wykrycie poruszającego się obiektu, który wszedł w pole jego widzenia. Na rynku mamy kilka rodzajów czujników, a każdy z nich działa na innej zasadzie. Warto wybrać odpowiedni do swoich potrzeb, aby prawidłowo spełniał swoje zadanie.
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy?
Rozwiń cały spis treści Zwiń spis treści

Do czego służą czujniki ruchu?

Te urządzenia elektroniczne sygnalizują detekcję ruchu, na przykład człowieka. Dają na swoim wyjściu informację w postaci zwarcia odpowiednich styków, co może załączyć jakieś urządzenie elektryczne - na przykład oświetlenie. W ten sposób, wchodząc do ciemnego korytarza, nie musimy szukać po omacku włącznika - czujnik samoczynnie załączy oświetlenie, po czym zgasi je po ustalonym czasie.

Lampa zewnętrzna LED 8W L801 IP55, PIR, 850lm
Zobacz w sklepie avt

Proste układy elektroniczne nie mają kamer, którymi rejestrowały obraz, a następnie analizowały jego zmiany - taki wariant czujnika ruchu byłby bardzo drogi w realizacji, choć umożliwiałby odróżnienie dorosłego człowieka od kota lub bawiących się dzieci. Typowe czujniki ruchu mają kilka wariantów wykonania, a każdy z nich ma swoje wady i zalety.

Jakie mamy rodzaje czujników?

Najpopularniejsze czujniki ruchu to:

  • na podczerwień (tak zwane PIR),
  • mikrofalowe,
  • ultradźwiękowe,
  • laserowe.

Czujniki PIR

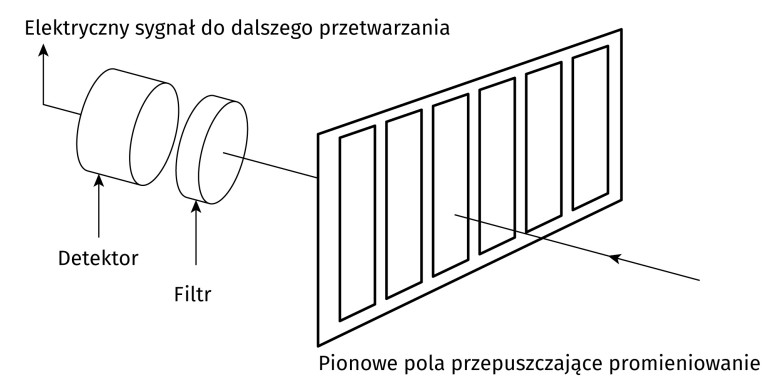

Te czujniki są najpopularniejsze i zarazem najtańsze. Działają na zasadzie pomiaru natężenia promieniowania podczerwonego, jakie emituje każdy organizm stałocieplny - czyli człowiek, ale zwierzęta również. Jeżeli przyrost natężenia tego promieniowania będzie zbyt wysoki lub zbyt szybki - czujnik uaktywnia się.

Ich wadą jest reagowanie na zwierzęta, przez co biegający po podwórku pies lub kot mogą go uaktywniać, włączając niepotrzebnie reflektor. Niektóre czujniki tego rodzaju mają ustalaną ręcznie czułość, przez co można ograniczyć ich działania jedynie do dużych obiektów, czyli na przykład ciała dorosłego człowieka.

Mikrofalowe

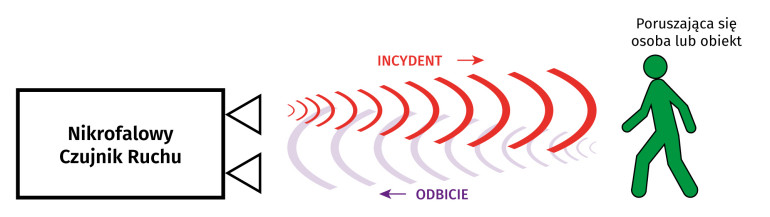

O ile czujniki PIR są pasywne, ponieważ jedynie zbierają informacje z otoczenia, o tyle czujniki mikrofalowe emitują swoją wiązkę fal elektromagnetycznych o bardzo wysokiej częstotliwości. Decyzja o tym, czy coś się porusza w jego otoczeniu, jest podejmowana po przeanalizowaniu przez niego odbitych mikrofal.

Są znacznie bardziej czułe od czujników na podczerwień. Potrafią również “widzieć” przez materiały nieprzewodzące prądu, czyli na przykład szkło, tworzywa sztuczne albo płyty kartonowo-gipsowe. Niestety, nie potrafią odróżniać obiektów żywych od martwych, czyli poruszający się po podłodze odkurzacz automatyczny również zostanie przez niego “dostrzeżony”.

Te czujniki noszą również nazwę radarowych. To skojarzenie jest całkiem słuszne, gdyż radary aktywne (na przykład do pomiaru szybkości pojazdów) działają w podobny sposób.

Ultradźwiękowe

W tych czujnikach nie jest wysyłana wiązka fal radiowych, lecz ultradźwięków - czyli sygnałów akustycznych o bardzo wysokiej częstotliwości. Są niesłyszalne dla ludzkich uszu. Podobnie, jak w przypadku czujników mikrofalowych, odbiornik fal odbitych zaszyty w czujniku analizuje to, co wróciło do niego i na tej podstawie wydaje werdykt: jest ruch, czy też go nie ma.

Nie są aż tak czułe, jak czujniki mikrofalowe. Mają jeszcze jedną wadę: niektóre zwierzęta, zwłaszcza psy, mogą reagować agresywnie przebywając w ich pobliżu. Uszy tych zwierząt potrafią zarejestrować te dźwięki, zaś one są w stanie sprawiać im ból.

Laserowe

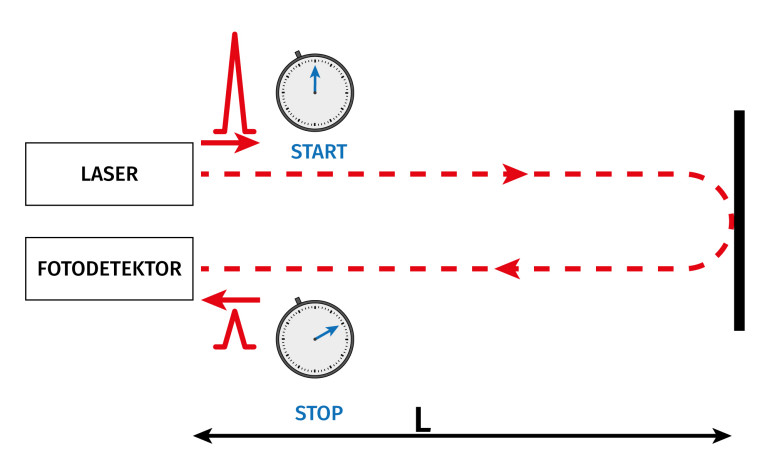

Tę grupę czujników wypadałoby nazwać czujnikami odległości - i niektórzy producenci tak czynią, co może być mylące. Wiązka światła laserowego jest emitowana w przestrzeń, po czym układ analizuje czas, który mija do jej powrotu.

Jeżeli na drodze tej związki stanęła przeszkoda (np. noga przechodzącego człowieka), wraca ona szybciej lub nie robi tego w ogóle, jeżeli została w całości pochłonięta lub rozproszona na boki. Na tej podstawie elektronika w czujniku stwierdza, że coś znalazło się w zasięgu tej wiązki.

Tej czujnik działa jedynie w linii prostej. Pozostałe czujniki, zwłaszcza PIR, obejmują swoim zasięgiem szeroki kąt. Dlatego można go zamontować na takiej wysokości, aby rejestrował jedynie ludzi, a nie zwierzęta czy roboty sprzątające.

Podsumowanie

Kilka rodzajów czujników daje możliwość wyboru tego, który najlepiej sprawdzi się w danym miejscu. Każdy z nich działa nieco inaczej i ma inne zalety oraz wady. Na podstawie powyższego opisu da się znaleźć najlepiej pasujący do naszych potrzeb.
