Transoptory - zastosowanie i zasada działania

Transoptor to podstawowy element elektroniczny, który zapewnia izolację galwaniczną. Możemy dzięki niemu odseparować od siebie dwie części obwodu w taki sposób, aby nie płynął między nimi prąd, lecz zachodziła wymiana informacji. Jak są zbudowane i gdzie możemy je znaleźć?
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy?
Rozwiń cały spis treści Zwiń spis treści

Co to jest transoptor?

Zdecydowana większość tych elementów została zamknięta w obudowie identycznej jak dla układów scalonych, chociaż zawiera tylko dwa elementy. Jednym z nich jest dioda LED, a drugim fototranzystor, czasem fotodioda. Między nimi znajduje się przegroda z tworzywa sztucznego, która odizolowuje je od siebie, a jednocześnie umożliwia przenikanie światła z nadajnika (diody LED) do odbiornika (fotoelementu).

Jeżeli dioda LED świeci, przez stronę odbiorczą transoptora może płynąć prąd. Kiedy zgaśnie, przepływ prądu również ustaje. Zmieniając prąd diody (czyli jej jasność - chociaż tego świecenia nie widać na zewnątrz) można zmieniać prąd płynący między zaciskami transoptora po jego stronie odbiorczej.

Podstawowy parametr

Dioda LED charakteryzuje się napięciem przewodzenia i maksymalnym prądem, jaki może przewodzić. Z kolei dla fototranzystora istotne jest maksymalne napięcie kolektor-emiter (czyli między  wyprowadzeniami transoptora) oraz maksymalny prąd kolektora. Ale jest jeszcze jeden parametr, który znajdziemy tylko w nocie katalogowej transoptora.

Jest nim CTR - Current Transfer Ratio - czyli stosunek prądów: odbieranego do nadawanego. CTR = 50% oznacza, że wpuszczając w diodę nadawczą prąd o natężeniu 1mA, między zaciskami fototranzystora popłynie około 0,5mA. Z kolei CTR = 400% oznacza wzmocnienie prądu: 1mA po stronie nadawczej to aż 4mA po stronie odbiorczej.

Transoptory zawierające fotodiody zawsze będą miały CTR mniejszy od 100%, ponieważ nie potrafią wzmacniać. Fototranzystory już posiadają tę właściwość i dlatego ich CTR może wynosić kilkaset procent. Ale nie zawsze - trzeba dokładnie wczytać się w notę katalogową.

Nie zawsze takie samo

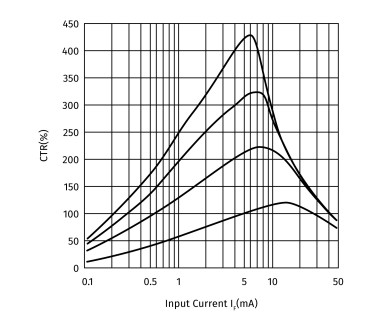

CTR zmienia się - na ten parametr ma wpływ zarówno temperatura, jak i prąd diody nadawczej. Może się zmieniać w bardzo szerokich granicach, od niemal zera aż do wartości maksymalnej. Przedstawia to poniższa charakterystyka.

Dlatego diody nadawcze transoptorów warto sterować prądem o zalecanej wartości, a nie minimalnej lub maksymalnej. Uzyskany wtedy CTR może znacząco odbiegać od zakładanego.

Możliwe modyfikacje

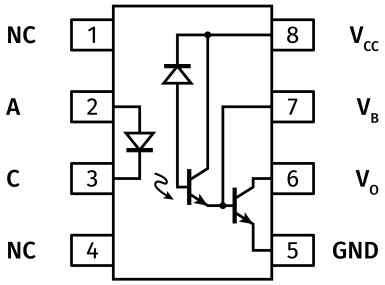

Producenci stosują różne zabiegi, aby poprawić działanie transoptorów. Jednym z nich jest sterowanie tranzystora wyjściowego przy użyciu fotodiody. To sprzęgnięcie działa w zasadzie tak samo jak zwykły fototranzystor, ale jest szybsze w działaniu, zaś wartość CTR staje się bardzo wysoka. W ten sposób jest zbudowany np. 6N138

Przykłady transoptorów

Rynek komponentów elektronicznych jest bogaty w różne transoptory. Oto najpopularniejsze z nich.

PC817

Chyba najpopularniejszy z transoptorów. Jego parametry są przeciętne, lecz wysoka popularność sprawiła, że cena tego elementu stała się niska. Jest stosowany tam, gdzie nie trzeba wysokiej szybkości ani dokładności - na przykład w sprzężeniu zwrotnym zasilaczy impulsowych albo jako izolator galwaniczny dla niezbyt szybkich interfejsów cyfrowych.

Transoptor PC817
Zobacz w sklepie avt

Znany jest również jako LTV817.

4N25

Ten transoptor posiada 6 nóżek. Wyprowadzenie bazy fototranzystora jest dołączone do jednej z nich, co umożliwia sterowanie nim przez zewnętrzny układ.

Można w ten sposób wstępnie spolaryzować ten tranzystor, aby pracował bardziej liniowo lub służył jako wzmacniacz. Można też to wyprowadzenie zostawić niepołączone z niczym.

CNY70

To również jest transoptor, chociaż wygląda zupełnie inaczej. Pełni rolę czujnika odbiciowego. Im bliżej znajduje się przeszkoda, tym większa część światła diody LED (świecącej w podczerwieni) odbija się do fototranzystora. W ten sposób można określać dystans, na przykład w robotach albo włącznikach zbliżeniowych.

Transoptor CNY70
Zobacz w sklepie avt

Transoptory szczelinowe

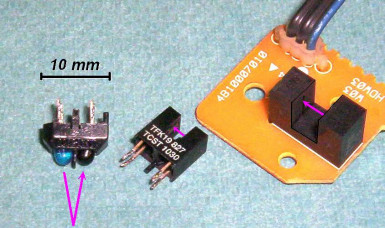

Jeszcze czym innym są tak zwane transoptory szczelinowe, gdzie dioda nadawcza i fototranzystor znajdują się naprzeciw siebie. Jednak nie ma między nimi izolatora, lecz jest kilkumilimetrowa szczelina - stąd nazwa. Przesłona, która znajdzie się w tej szczelinie, przesłania światło fotodiody i prąd tranzystora spada do zera.

Może służyć jako czujnik krańcowy albo do pomiaru prędkości obrotowej. Obracająca się tarcza z przepuszczającymi światło rowkami wystarczy, aby wygenerować serię impulsów.  Na podstawie ich częstotliwości można obliczyć prędkość obrotową.

Podsumowanie

Transoptory to proste elementy elektroniczne, które znajdują zastosowanie wszędzie tam, gdzie zachodzi potrzeba odizolowania dwóch obwodów od siebie. Ale nie tylko - mogą służyć również jako czujniki odbiciowe lub krańcowe, jeżeli są zbudowane w nieco inny sposób. Parametrem cechującym każdy transoptor jest CTR.
