Co to jest barometr i jak działa?

Barometr jest jednym z przyrządów służących do oceny sytuacji meteorologicznej. Co robi, jak działa i do czego służy?
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Co to jest barometr?

To przyrząd służący do pomiaru aktualnej wartości ciśnienia powietrza atmosferycznego. Wyraża się je w paskalach [Pa], chociaż częściej stosuje się b [hPa]. Przelicznik jest prosty: 100 Pa = 1 hPa. Typowe ciśnienie tuż nad poziomem morza to około 1013hPa.

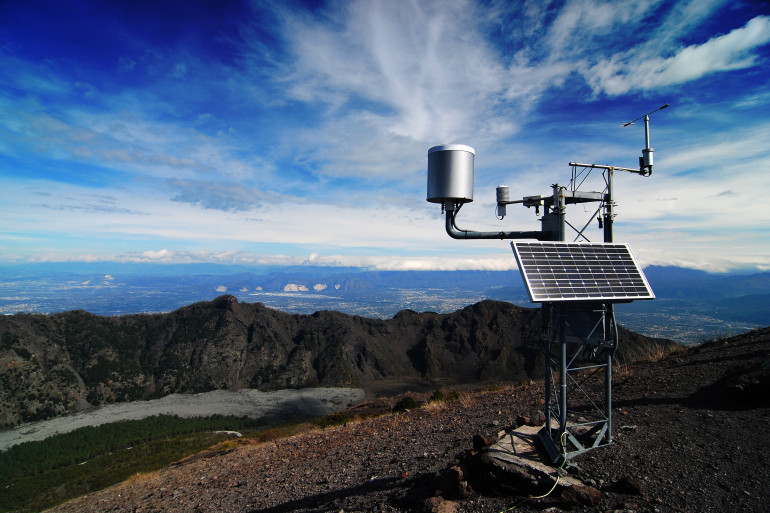

Znajomość aktualnego ciśnienia jest potrzebna meteorologom do wykrycia przemieszczania się frontów atmosferycznych. Pozwala na prognozowanie pogody na danym obszarze, o ile została przeprowadzona na nim odpowiednia liczba pomiarów, chociaż nie jest to jedyny potrzebny parametr. Dlatego barometr jest jednym z przyrządów znajdujących się w stacjach meteorologicznych.

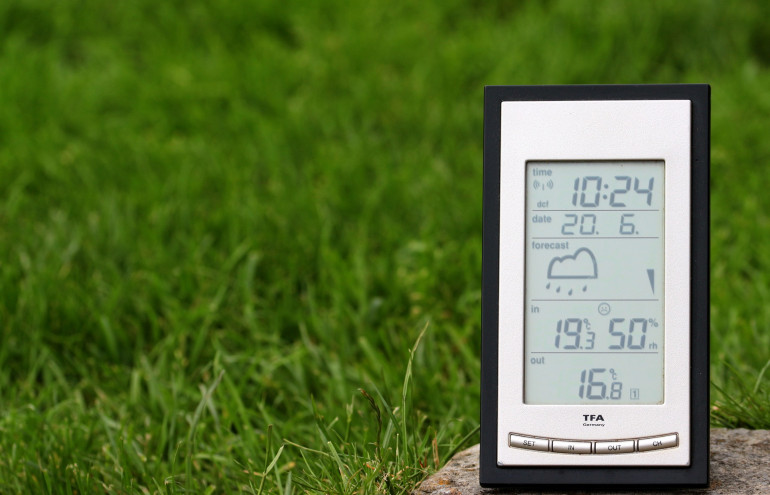

Do zastosowań domowych

Jednak nie tylko naukowcom może się przydać takie urządzenie. Również osoby wrażliwe na zmiany pogody, tak zwani meteopaci, również chętnie zerkają na barometr kiedy czują nadchodzący front pogodowy. Mogą wtedy odpowiednio zaplanować dzień, na przykład uwzględnić więcej czasu na odpoczynek.

Obserwując zmiany ciśnienia można również przewidzieć nagłe zmiany pogody. Spadek lub wzrost wartości ciśnienia zwiastuje nadchodzący front atmosferyczny.

Jak działa barometr?

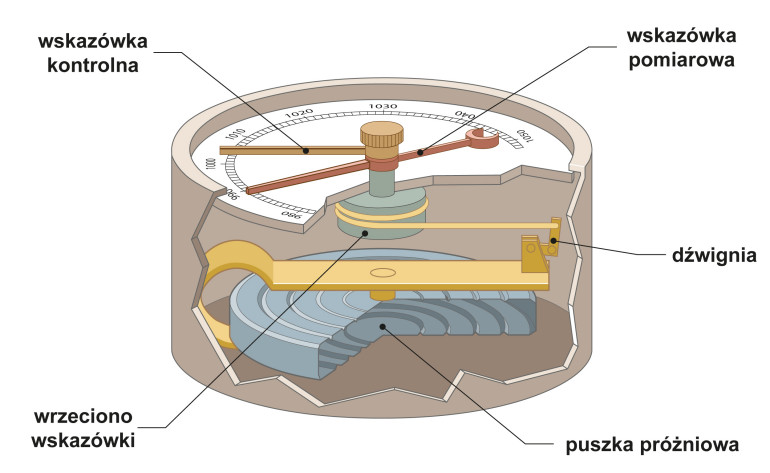

Dawniejsze barometry miały wbudowaną niewielką metalową puszkę, która była zgniatana pod wpływem panującego ciśnienia powietrza. Im większa siła nacisku, tym mocniejsze było jej odkształcenie, co przekładało się na większe wychylenie przymocowanej wskazówki.

Tego typu barometry były obecne zarówno w stacjach meteorologicznych, jak i w prostych przyrządach wieszanych na ścianie w mieszkaniu. Te drugie zazwyczaj wymagały kalibracji, realizowanej poprzez kręcenie małym wkrętakiem odpowiedniej śrubki z tyłu obudowy.

Podejście współczesne

Takie przyrządy miały wiele wad, na przykład reagowały również na zmianę temperatury. Dzisiaj stosuje się w tej roli czujniki cyfrowe, na przykład wykonane w technologii MEMS. Działają na podobnej zasadzie, lecz pomiar odkształceń jest przeprowadzany znacznie dokładniej. Ponadto do obliczenia ciśnienia jest uwzględniana również temperatura, którą najczęściej mierzy ten sam czujnik.

Informacja jest wtedy podawana w postaci cyfrowej, czyli prostej do przetworzenia przez dowolny układ, na przykład mikrokontroler. Nie jest potrzebna jakakolwiek kalibracja, ponieważ tę wykonał producent samego czujnika.

Elektroniczne układy do pomiaru ciśnienia atmosferycznego są znacznie mniejsze, lżejsze oraz wygodniejsze w użyciu od ich tradycyjnych, starszych odpowiedników. Jedyną ich wadą jest konieczność zasilania, ale pobór mocy jest naprawdę niewielki.

Jednym z przykładów takiego czujnika jest układ MPL115A1 lub MPL115A2 firmy Freescale. W tej samej technologii są wykonane układy BMP180 i BMP280 firmy Bosch, dostępne na gotowych płytkach. Przez to łatwo można je podłączyć do Arduino lub innego mikrokontrolera.

Czujnik ciśnienia i temperatury GY-BMP280 V3.3 - barometr na I2C do Arduino
Zobacz w sklepie avt

Również na komputerze

Nie trzeba posiadać oddzielnego urządzenia, aby móc śledzić zmiany ciśnienia powietrza. Wiele internetowych serwisów umożliwia odczyt aktualnej wartości tego parametru ze stacji meteorologicznych. Prezentują także dane historyczne, dostępne w postaci wykresów.

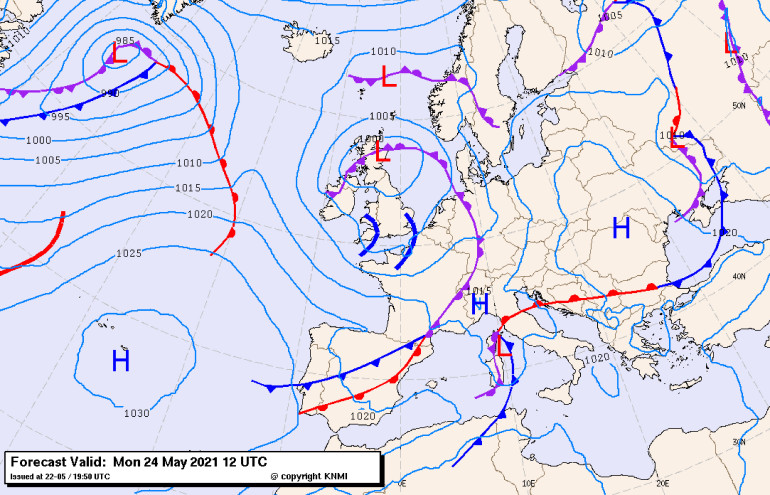

Na mapach znajdują się linie obrazujące obszary występowania ciśnienia o tej samej wartości. Nazywa się je izobarami.
