Podłączenie czujnika ruchu

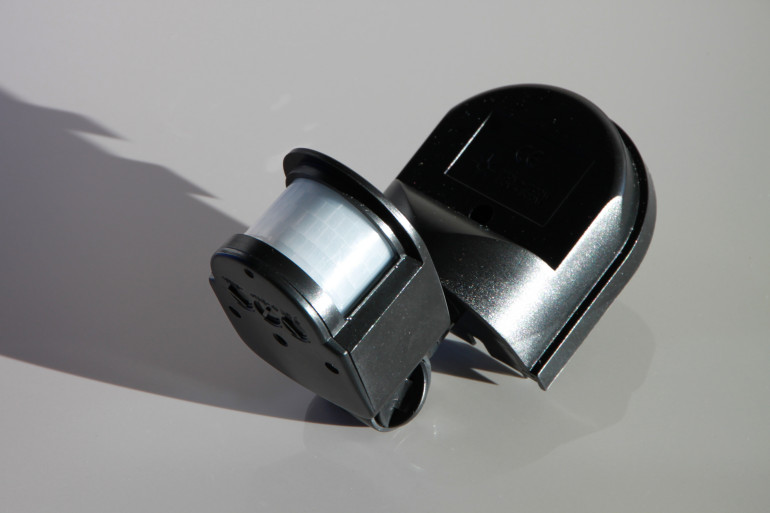

Czujnik ruchu to niewielkie urządzenie, które umożliwia wykrycie obecności człowieka - ale nie tylko - w swoim zasięgu. Aby działało, musi zostać prawidłowo podłączone i zasilone. Jak to zrobić?
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy?
Rozwiń cały spis treści Zwiń spis treści

Jak działa czujnik ruchu?

Najczęściej spotykane czujniki wykrywające ruch działają na zasadzie detekcji przyrostu natężenia promieniowania podczerwonego. Jeżeli ten przyrost będzie odpowiednio szybki, czujnik uaktywnia się. Powolne zmiany, na przykład wywołane fluktuacjami temperatury otoczenia, nie będą przez niego zarejestrowane. Te czujniki noszą skrótowe oznaczenie PIR.

Ale to nie jest jedyny rodzaj czujników. Możemy kupić te urządzenia działające na innej zasadzie, na przykład odbicia wiązki:

  • mikrofalowej,
  • ultradźwiękowej,
  • światła laserowego.

Wyjście czujnika

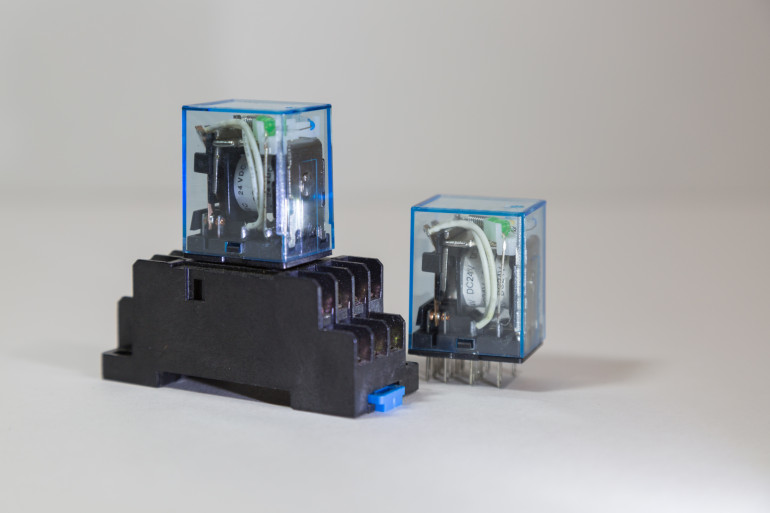

Niezależnie od tego, w jaki sposób działa czujnik, każdy z nich posiada taki sam rodzaj wyjścia. Są nimi styki przekaźnika elektromagnetycznego. Ulegają one zwarciu na zadany czas od wykrycia ruchu w polu widzenia czujnika. Ich zwieranie realizuje mały elektromagnes, który przyciąga jeden ze styków do drugiego, powodując ich dociśnięcie do siebie.

Styki są wykonane z metalu, więc mogą przewodzić prąd elektryczny - i to o natężeniu nawet kilkunastu amperów. Jeżeli są zwarte, czyli zetknięte ze sobą, prąd może płynąć. Po ich odsunięciu od siebie (co czyni sprężynka odciągająca ruchomy styk przekaźnika), kontakt ustaje i pomiędzy stykami pojawia się przerwa. Powietrze nie przewodzi prądu, więc droga dla jego przepływu zostaje w tym miejscu zablokowana.

Zwykłe, metalowe styki mają dużą przewagę w stosunku do elektronicznych układów opartych o triaki: nie wymagają przewodzenia prądu o jakimś minimalnym natężeniu, aby poprawnie działały. Jeżeli do triaka podłączyliśmy obciążenie pobierające bardzo małą moc, na przykład malutką lampkę LED, ten mógłby nie działać poprawnie. Jednym z widocznych efektów nieprawidłowego działania mogłoby być migotanie światła tej lampki.

Styki przekaźnika nie mają tej wady. Mogą przewodzić prąd zarówno o niskim, jak i o wysokim natężeniu. O ile będzie mieścił się w zadanych granicach, wszystko zadziała poprawnie.

Schemat połączeń

Zdecydowana większość czujników dostępnych na rynku jest przystosowana do pracy z napięciem sieciowym 230V. Posiadają trzy zaciski w swojej obudowie. Są to:

  • L (zazwyczaj koloru brązowego) - przewód fazowy,
  • N (zazwyczaj koloru niebieskiego) - przewód neutralny,
  • L1 lub A lub O (czerwony lub czarny) - wyjście do obciążenia, na przykład lampy.

Pierwsze dwa przewody podłącza się na stałe do sieci, a trzeci stanowi przerywany przewód fazowy. Podłączając do niego urządzenie, drugi zacisk tego urządzenia trzeba połączyć z przewodem neutralnym. Zwarcie styków przekaźnika zlikwiduje przerwę w przewodzie fazowym i urządzenie zacznie działać przez określony czas. Wyjaśnia to poniższy rysunek:

Kolejność przewodów w złączu zaciskowym może być inna niż na tym rysunku. Istotniejsze są kolory ich izolacji oraz opisy. Po szczegóły zawsze warto zajrzeć do instrukcji obsługi, jeżeli coś nie jest jasne.

Czwarty zacisk

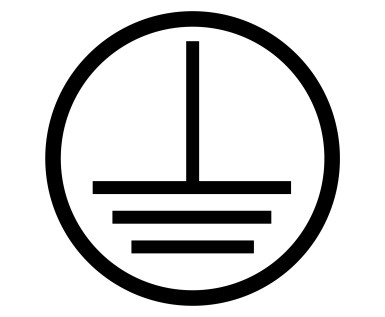

Niektóre czujniki, zwłaszcza te z metalową obudową, będą posiadały czwarty przewód doprowadzony do kostki zaciskowej. Jego izolacja będzie żółto-zielonego koloru, a przy nim znajdzie się symbol podobny do tego:

To zacisk przewodu ochronnego, popularnie zwanego uziemieniem. Jego zadaniem jest ustalenie potencjału metalowych elementów obudowy, aby ewentualne przebicie izolacji w środku czujnika nie spowodowało pojawienia się na nich wysokiego napięcia. Gdyby tak się stało, powinno zadziałać zabezpieczenie różnicowoprądowe danej instalacji.

Lepiej nie pomijać tego przewodu - jego przykręcenie zajmie chwilę, a można dzięki temu uniknąć porażenia.

Dla prądu stałego

Nie wszystkie czujniki ruchu są zasilane sieciowym napięciem przemiennym 230V. Część z nich jest przeznaczona do współpracy z niskonapięciowymi taśmami LED. W takich instalacjach panuje napięcie stałe o wartości 12V lub - rzadziej - 24V.

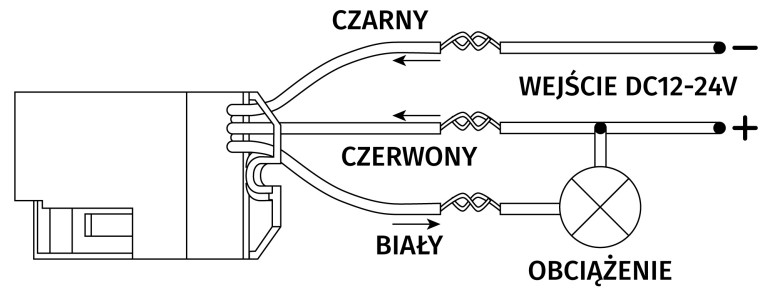

Takie czujniki również mają trzy zaciski o charakterystycznych kolorach:

  • + (czerwony) - dodatni przewód zasilania, tak zwany “plus”
  • - (czarny lub niebieski) - ujemny przewód zasilania, tak zwany “minus”
  • OUT (biały lub zielony) - wyjście

Pierwsze dwa przewody doprowadzają zasilanie do czujnika z elektronicznego zasilacza. Trzeci przewód z reguły jest przerywanym przewodem masy, czyli taśmy LED włącza się następująco:

  • przewód dodatni taśmy (+) do zacisku (+) w czujniku
  • przewód ujemny taśmy (-) do zacisku (OUT) w czujniku

Do przełączania prądu stałego mamy znacznie doskonalsze elementy półprzewodnikowe niż triaki (pracujące przy prądzie przemiennym), dlatego w tych czujnikach z reguły pracują odpowiednie tranzystory obsługujące wyjście. Cecha charakterystyczna, po której możemy łatwo to poznać: brak charakterystycznego “cyknięcia” po wykryciu człowieka. One pracują całkowicie bezgłośnie.

Bezpieczeństwo

Podczas pracy przy podłączaniu czujników, należy zadbać o prawidłowe odłączenie zasilania. Ponadto, trzeba zabezpieczyć i oznaczyć wyłączony bezpiecznik lub chociaż poinformować innych o powodzie jego wyłączenia. Ma to na celu uniknięcie włączenia zasilania przez osobę postronną. Skutkiem takiego działania mogłoby być śmiertelnie groźne porażenie!

Również instalacje niskonapięciowe należy wyłączać na czas pracy. Przypadkowe zwarcie przewodów może uszkodzić zasilacz, czujnik a nawet doprowadzić do poparzenia skóry. Lepiej poświęcić chwilę i upewnić się, że napięcie zostało odłączone.

Regulacje

Jeżeli czujnik został już prawidłowo podłączony, ostatnim etapem prac będzie jego wyregulowanie. Niektóre czujniki mają tylko jeden regulator - potencjometr, suwak lub kilka przełączników - który ustala czas działania obciążenia po wykryciu ruchu. Należy to dostosować do swoich potrzeb.

Niektóre czujniki, na przykład laserowe, mają również ustalany próg detekcji albo czułość. Również należy go dostosować do swoich preferencji, jeżeli nie chcemy, aby czujnik reagował np. na małe zwierzęta.

Podsumowanie

Czujniki ruchu to bardzo przydatne urządzenia. Pozwalają włączać urządzenia automatycznie, na podstawie stwierdzenie samego faktu czyjejś obecności. Aby działały prawidłowo, muszą zostać dobrze podłączone. Ma to również wpływ na bezpieczeństwo użytkowania takiej instalacji.
