Ten element, którego inna nazwa brzmi: opornik, posiada dwa wyprowadzenia. Czasem nazywa się je nóżkami, z racji upodobania do montażu ich na płytkach drukowanych. Rezystory mają różne gabaryty, kształty i kolory, ale ich działanie jest zawsze takie samo.
Rola rezystorów jest znana ludzkości od XIX wieku i od tamtej pory nie uległa zachwianiu. Wręcz przeciwnie, niemal każdy układ elektroniczny zawiera jakieś rezystory.
Jak działa rezystor?
Każdy rezystor cechuje się wieloma parametrami, a najważniejsza z nich to rezystancja (inna nazwa: oporność), która we wzorach występuje zazwyczaj jako R. Jednostką tej wielkości fizycznej jest wielka litera greckiego alfabetu omega - Ω - której próżno szukać na klawiaturze zawierającej wyłącznie znaki alfabetu łacińskiego. Z tego powodu powstało kilka pomysłów na zastąpienie problematycznego znaku, ale o tym dalej. Na razie będziemy posługiwać się pierwowzorem.
W języku polskim nazwa tej jednostki brzmi om - nie ohm czy Ohm. Można spotkać zarówno jej wielokrotności:
- kiloom: 1 kΩ = 1000 Ω
- megaom: 1 MΩ = 1000 kΩ = 1000000 Ω
jak i podwielokrotności:
- miliom: 1 mΩ = 0,001 Ω
- mikroom: 1 μΩ = 0,001 mΩ = 0,000001 Ω

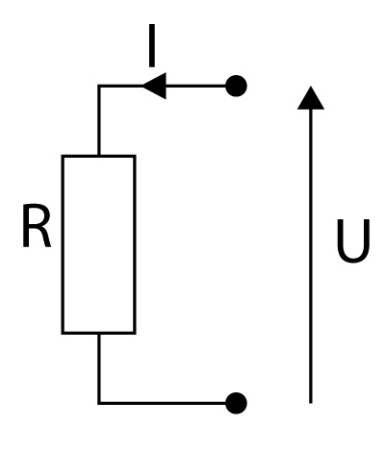

Z rezystancją nierozerwalnie związane jest prawo Ohma, które reguluje związek między trzema fundamentalnymi wielkościami zarówno w elektronice, jak i elektrotechnice: prądem I, napięciem U oraz rezystancją R. Na schematach, rezystor zaznacza się prostokątem, a prądy i napięcia przy użyciu odpowiednich strzałek:
Ohm odkrył bardzo prostą zależność: jeżeli rezystancja R jest stała, to przyłożenie napięcia U powoduje przepływ prądu o natężeniu I. Oraz w drugą stronę: jeżeli prąd I płynie przez rezystor R, to odkłada się na nim napięcie U. Jeszcze inaczej: jeżeli przez rezystor płynie prąd I, a między jego wyprowadzeniami panuje napięcie U, to jego opór wynosi R.
W postaci wzorów można to wyrazić następująco:

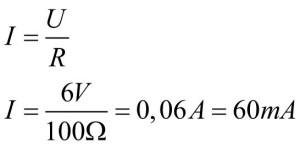

Przykładowo, jeżeli do baterii o U = 6 V podłączymy rezystor R = 100 Ω, to popłynie przez niego prąd I:
Łączenie rezystorów
Rezystor ma dwie nóżki, więc można się pokusić o łączenie ich między sobą. Co nam to daje? Rezystor o nowych właściwościach, zwany rezystorem zastępczym. Można w ten sposób uzyskać element o rezystancji dokładnie takiej, jakiej potrzebujemy w danym zastosowaniu.

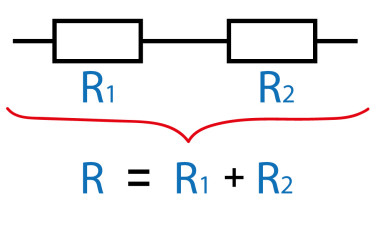

Połączenie szeregowe
W tym układzie, jedno wyprowadzenie pierwszego rezystora jest połączone z dokładnie jednym wyprowadzeniem drugiego. Wolno “wiszące” nóżki to końcówki nowego elementu. Ważne, aby do miejsca połączenia rezystorów nic dodatkowego nie było podłączone.
Rezystancja wypadkowa takiego układu to suma rezystancji obu tych elementów. Można połączyć ich więcej - 3, 4 lub 57 - obowiązuje ta sama zasada. Co ważne, przez wszystkie rezystory płynie prąd o dokładnie takim samym natężeniu. Wypadkowa rezystancja zawsze będzie większa od rezystancji każdego z elementów, który wchodzi w skład tego połączenia.

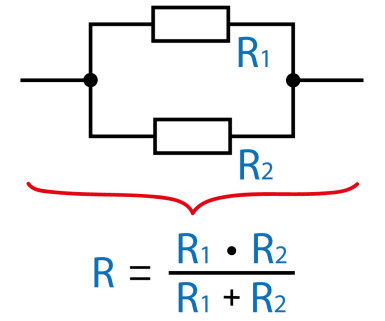

Połączenie równoległe
Ten układ wygląda nieco inaczej: obie nóżki rezystorów są ze sobą połączone. Zaciskami nowego, zastępczego rezystora są miejsca ich połączenia.
Można połączyć równolegle większą liczbę rezystorów, ale powyższy wzór obowiązuje tylko dla dwóch elementów. Na zaciskach każdego z nich panuje napięcie o dokładnie tej samej wartości. Rezystancja zastępcza zawsze będzie mniejsza od rezystancji każdego z elementów tworzących ten układ.
Parametry rezystorów
Z tymi niepozornymi elementami wiąże się kilka parametrów. Sprawdźmy, jakie są najważniejsze.
Rezystancja
Ta najważniejsza - z punktu widzenia rezystora - wielkość była już omawiana. Ale w sklepach nie znajdziemy rezystorów o dowolnych wartościach, załóżmy, 4,3157 kΩ. Można je co najwyżej zamówić wprost u producenta, co wiąże się ze znacznymi kosztami.
Elementy dostępne w handlu mają rezystancje pogrupowane w tzw. szereg wartości. Oznacza się go literą E z liczbą, np. E6, E12, E192. Liczba przy E oznacza ile wartości rezystancji przypada na jedną dekadę. Zatem im wyższa liczba stoi przy E, tym dokładniejsze są rezystory. Każdy szereg ma swoje wartości bazowe, które są mnożone przez całkowite potęgi liczby 10.

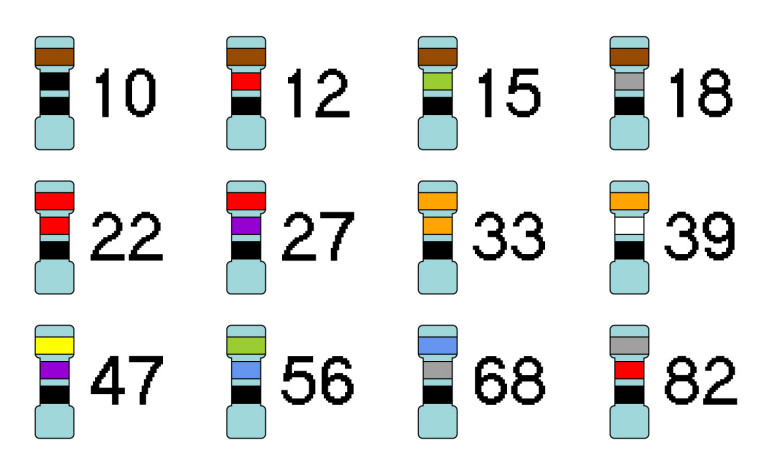

Na przykład, w popularnym szeregu E12 występują takie wartości:
Rezystory wyprodukowane według tego szeregu mogą mieć wartości 33Ω, 470kΩ, 1,2Ω czy 8,2MΩ, ale już nie 8,4Ω czy 110kΩ.
Tolerancja
Przez to pojęcie rozumiemy dopuszczalny rozrzut rezystancji względem wartości nominalnej danego elementu. Podawana jest w procentach [%] Na przykład, rezystor 15 kΩ o tolerancji 5% może mieć faktyczną rezystancję zawierającą się w przedziale [-5% ; +5%] jego deklarowanej rezystancji. Po krótkich obliczeniach uzyskujemy przedział od 14,25 kΩ do 15,75 kΩ.
Im mniejsza tolerancja - np. 1% czy 0,05% - tym dokładniej ustalona będzie faktyczna rezystancja względem deklarowanej, ale element będzie droższy.
Kod paskowy

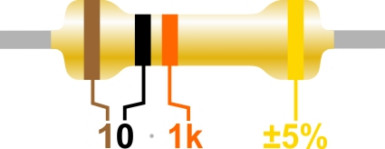

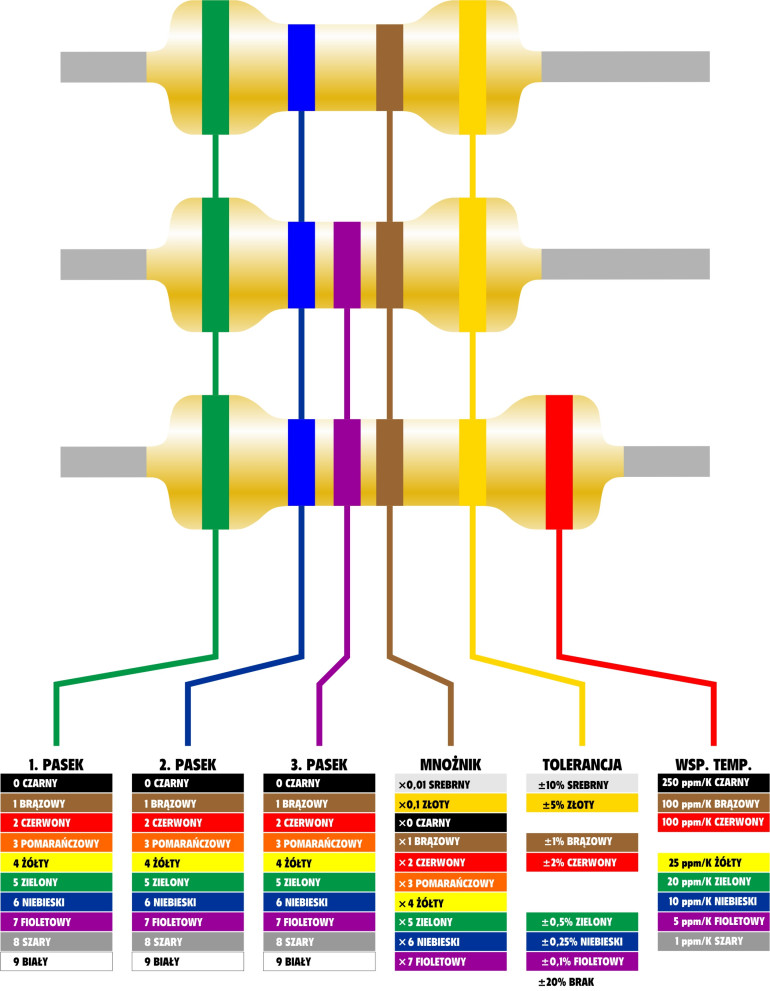

Wiele rezystorów ma rezystancję i tolerancję zakodowaną w formie kolorowych pasków. Ostatni zawsze oznacza tolerancję, przedostatni mnożnik, a pierwsze 2 (czasem 3) rezystancję.
Jak z tego korzystać? Wystarczy ułożyć przed sobą rezystor i rozpoznać kolory pasków na jego obudowie. Może być potrzebna pomoc szkła powiększającego dla tych szczególnie małych elementów.
Moc
Moc rezystorów jest podawana w watach [W]. Im większa, tym większą jej ilość można na danym elemencie wytracić. Trzeba przy tym pamiętać o zachowaniu prawidłowego chłodzenia - jeżeli ciepło, na które zamienia się moc, nie będzie skutecznie odprowadzane, element przegrzeje się i spali.

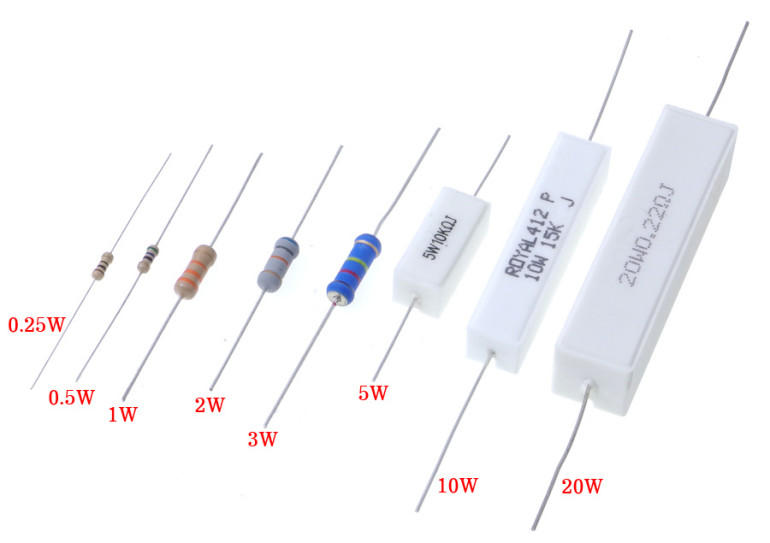

Im większa jest dopuszczalna moc tracona, tym dany element ma większe gabaryty. Nie zawsze ta prawidłowość obowiązuje - w niektórych sytuacjach producenci stosują inną technologię aby uzyskać większą wytrzymałość rezystora przy zachowaniu tych samych rozmiarów jego korpusu.
Napięcie
Każdy rezystor ma określone przez jego producenta dopuszczalne napięcie pracy w woltach [V]. Jeżeli zostanie przekroczone, element może ulec przebiciu, a w efekcie zniszczeniu.
Zastosowania rezystorów
Rezystory są tak wszechstronne, że spotyka się je niemal wszędzie. Ale kilka miejsc, w których można je znaleźć, jest dosyć charakterystycznych.
Redukcja natężenia prądu

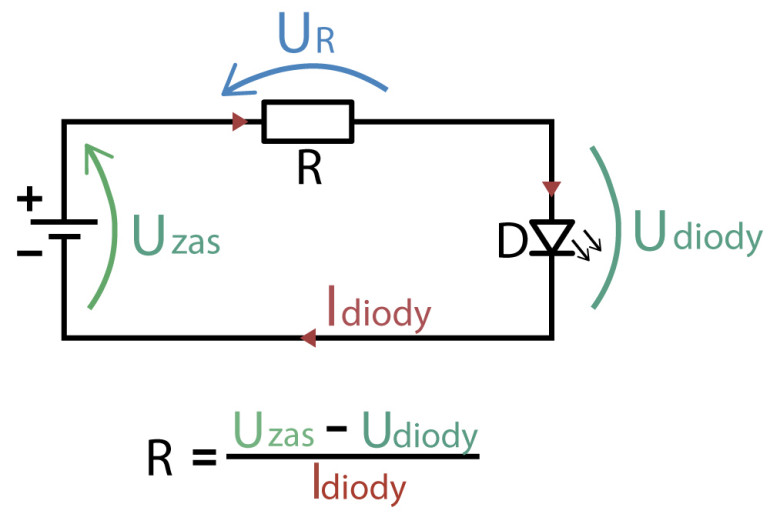

Rola rezystora w większości układów sprowadza się do ograniczania natężenia prądu. Jeżeli tak skonfigurujemy obwód, aby na rezystorze zawsze odkładało się napięcie o znanej i stałej wartości, to popłynie przez niego prąd o znanym natężeniu. Taka funkcja rezystora jest często wykorzystywana do zasilania diod LED, które wymagają określonego prądu. Wymaganą rezystancję szukanego elementu oblicza się z prostego wzoru:
Pomoc w pomiarze natężenia prądu

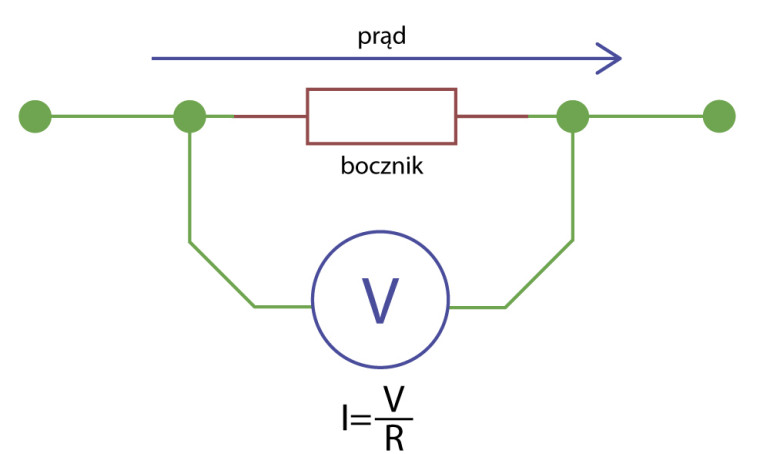

Rezystor możemy też wykorzystać jako konwerter prądu na napięcie. Korzystają z tego przyrządy zwane amperomierzami, zwłaszcza w nowoczesnej, cyfrowej postaci. Prąd, którego natężenie chcemy zmierzyć, przepływa przez specjalny rezystor (nazywany w tej roli bocznikiem), a przyrząd mierzy napięcie, jakie na nim powstaje. Po przeliczeniu, dokonanym przy pomocy prawa Ohma, możemy poznać natężenie prądu z naprawdę imponującą dokładnością.
Zmniejszenie napięcia

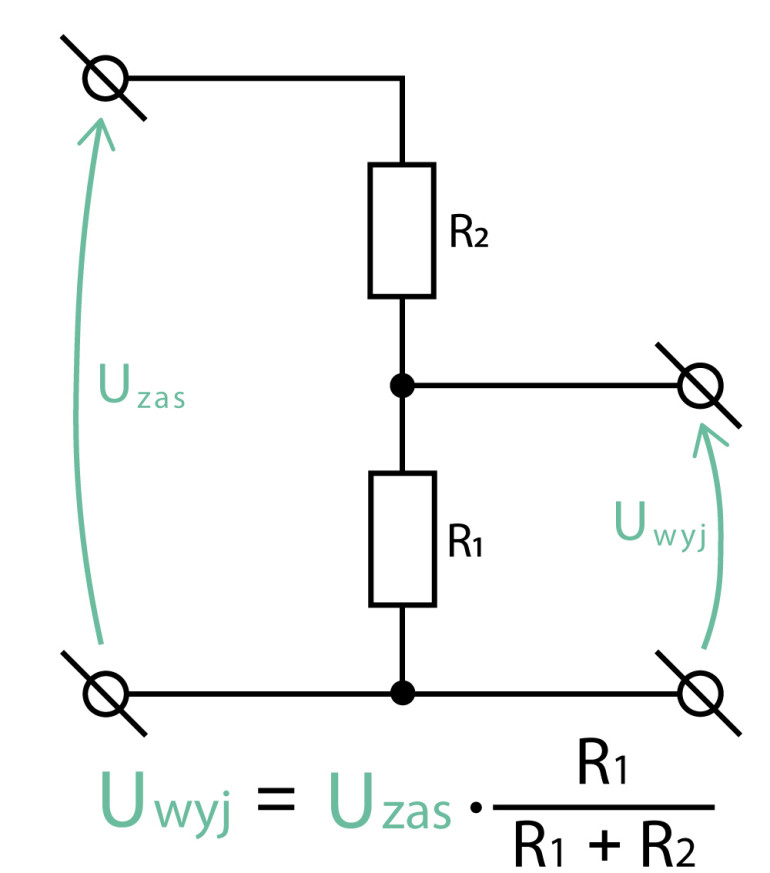

Jeszcze inną strukturą, charakterystyczną dla rezystorów, jest dzielnik napięcia. To układ dwóch (lub więcej) połączonych szeregowo rezystorów. Wejściem dzielnika jest cały szereg, a wyjściem - zaciski wybranego rezystora.

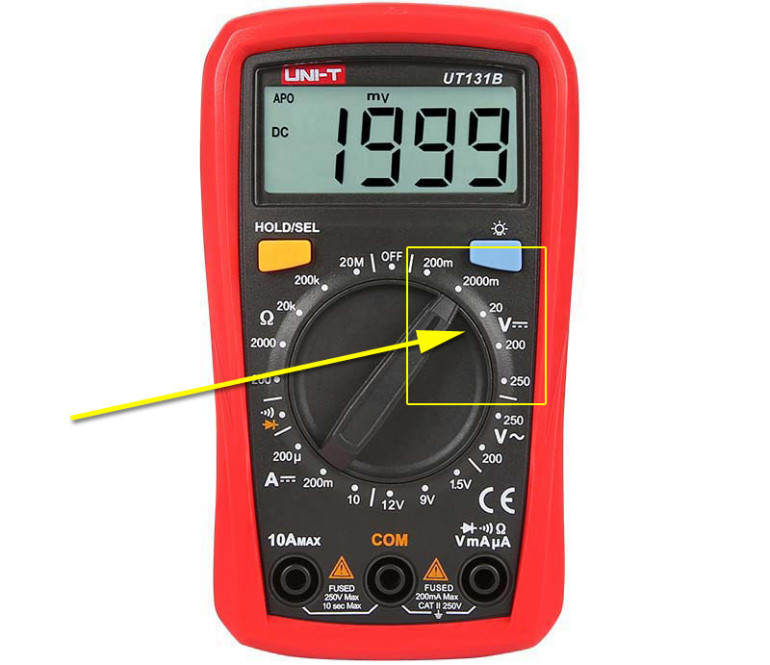

Przy użyciu dzielnika można proporcjonalnie zmniejszyć napięcie, jakie daje jeden układ, aby było ono “zrozumiałe” dla drugiego, który operuje na niższych wartościach. Na przykład, pomiar napięcia akumulatora samochodowego (około 12 V) przez układ obsługujący napięcie od 0 V do 3,3 V. Multimetry obsługujące różne zakresy pomiarowe napięcia również mają wbudowany dzielnik. Nieco bardziej złożony - ale nadal dzielnik.
Co jest ważne, o współczynniku podziału mówi stosunek wartości rezystorów, a nie same ich wartości. Dzielnik złożony z dwóch rezystorów, załóżmy, 10 Ω będzie działał tak samo, jak gdyby złożyć go z rezystorów 47 kΩ. Inne parametry dzielnika ulegną zmianie, ale samo napięcie będzie dzielone tak samo.
Regulowany dzielnik napięcia?

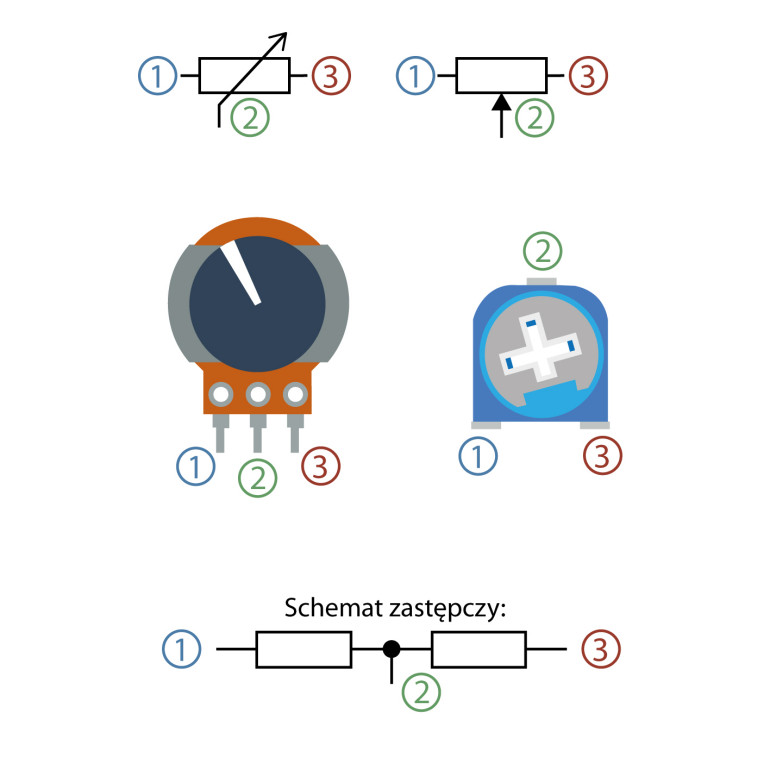

Specjalnym wykonaniem dzielnika jest potencjometr. To element zawierający ścieżkę oporową, po której przesuwa się niewielka blaszka (lub szczoteczka) przewodząca prąd. Każdy potencjometr ma trzy wyprowadzenia: skrajne prowadzą do ścieżki oporowej, a środkowa do tego elementu ruchomego.
W zależności od położenia osi potencjometru, rezystancja między wyprowadzeniami 1-2 oraz 2-3 zmienia się: kiedy jedna rośnie, to druga maleje. Ale ich suma, która występuje w mianowniku wzoru na dzielnik napięcia, jest niezmienna. Dlatego potencjometrem można łatwo regulować napięcie. Używa się tego, na przykład, do regulacji głośności ze wzmacniaczach audio.
Potencjometru można używać również jako rezystora o zmiennej wartości. Wystarczy użyć wyprowadzeń 1-2 lub 2-3, nic więcej.
Konwerter rezystancja-napięcie

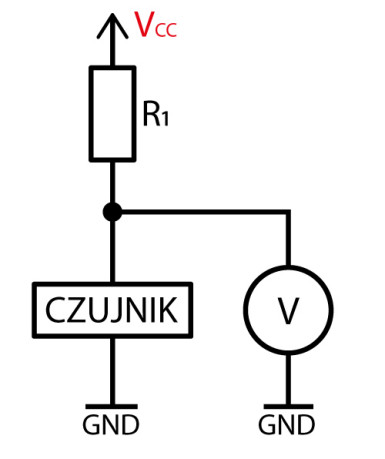

Wiele czujników analogowych (światła, temperatury, nacisku i nie tylko) reaguje na zmianę natężenia bodźca poprzez zmianę swojej rezystancji. Pomiar rezystancji jest niewygodny dla układów elektronicznych - wolimy mierzyć napięcie, tak jest szybciej. Dlatego, podobnie jak z pomiarem prądu, tak i problem pomiaru rezystancji można przekształcić do pomiaru napięcia. Wystarczy użyć wspomnianego wyżej dzielnika napięcia.

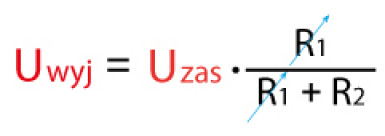

Jako jeden z rezystorów dzielnika włączamy wspomniany wyżej czujnik, a potem mierzymy napięcie na jego zaciskach. I to wszystko, gotowe! Niestety, taki prosty układ do konwersji rezystancji na napięcie ma pewną wadę - jest nieliniowy. Oznacza to, że zmiana rezystancji czujnika nie będzie dawała proporcjonalnej zmiany napięcia. Powodem jest występowanie interesującej nas rezystancji (w tej konfiguracji, będzie to odpowiednik rezystora R1) zarówno w liczniku, jak i w mianowniku ułamka.
To jest pewna niedogodność, ale do prostych czujników taki układ nadaje się bez problemu. Do bardziej złożonych zastosowań mamy inne metody pomiaru rezystancji.
Problematyczny symbol
Wielka litera omega - Ω - która oficjalnie jest jednostką rezystancji, sprawa wiele problemów. Nie ma jej, na przykład, wśród podstawowego zestawu znaków ASCII, którymi posługują się proste sterowniki. A trzeba powiedzieć, że tego typu maszyny są odpowiedzialne za np. drukowanie i naklejanie etykiet na opakowania rezystorów. Jak producenci sobie z tym radzą?
Najczęściej spotykany wariant to użycie R zamiast Ω w miejscach, gdzie nie mamy wielokrotności. Na przykład:
110 R = 110 Ω
1,8 R = 1,8 Ω
Jeżeli rezystancja jest znaczna, czyli wyrażone w kiloomach i megaomach, literę Ω po prostu się pomija:
12 k = 12 kΩ
2,2 M = 2,2 MΩ
Analogicznie robi się, kiedy mamy do czynienia z miliomami:
1,5 m = 1,5 mΩ
470 m = 470 mΩ
Jednak przecinek również można pominąć i zastosować zamiast niego literę. Powstają wtedy takie twory jak:
60R4 = 60,4 Ω
4M7 = 4,7 MΩ
12k3 = 12,3 kΩ
2m2 = 2,2 mΩ
Niekiedy zamiast Ω jest używane słowo om, czyli
15 om = 15 Ω
4,7 kom = 4,7 kΩ
Warto znać te sztuczki aby być przygotowanym na różne pułapki.
Podsumowanie
Rezystory to elementy elektroniczne, których zasada działania jest bardzo prosta. Nie zmienia to faktu, że ich zastosowań jest naprawdę wiele. Niemal żaden układ elektroniczny nie może się obyć bez rezystorów!
