Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki?

Article Image
Akumulatory litowo - jonowe (Li-Ion) stają się coraz popularniejsze. Niebawem zupełnie wyprą z rynku znane od dawna ogniwa niklowo - kadmowe (NiCd) oraz niklowo - wodorkowe (NiMH). Czym się charakteryzują i na co warto zwrócić uwagę podczas ich zakupu? Zapraszam do lektury!
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

18650 - co to jest?

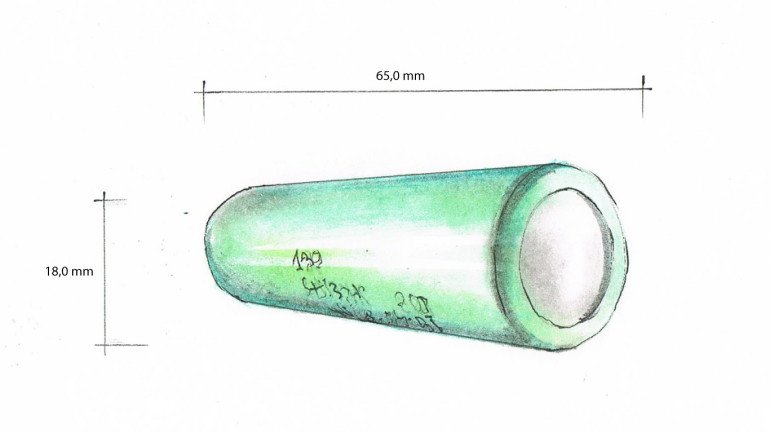

Ten zbitek cyfr stał się standardem wśród ogniw ładowalnych, a dokładniej - określa standardowy rozmiar ogniw litowo-jonowych. Te ogniwa mają kształt walca - jak typowe baterie typu “paluszek”. Pierwsze dwie cyfry - 18 - to przybliżona średnica w milimetrach [mm]. Drugie dwie cyfry - 65 - oznaczają przybliżoną długość. Ten drugi wymiar nie zawsze jest zachowany, o czym dalej.

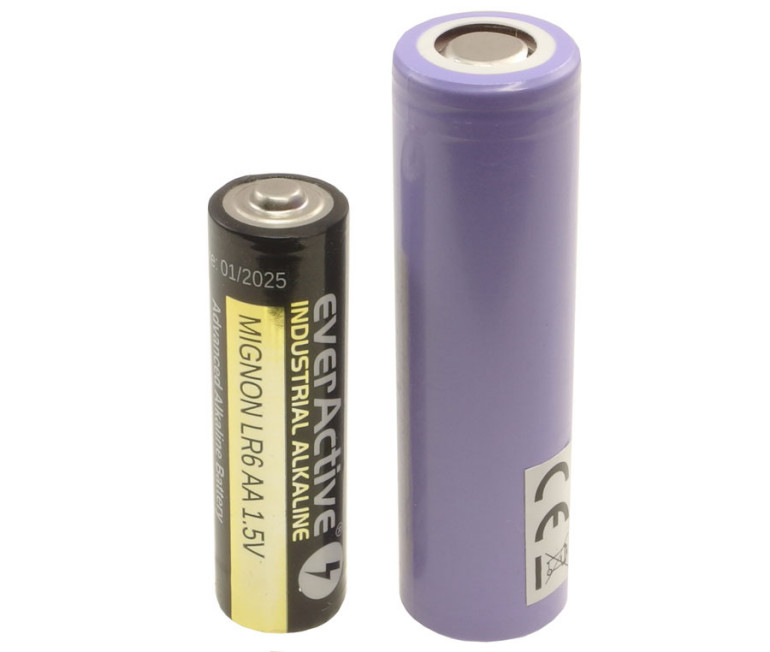

Oznacza to, że ogniwo 18650 są nieco większe od popularnych baterii w rozmiarze R6 (14500 lub AA). Na jednym końcu tego ogniwa jest biegun ujemny, czyli minus (—) a na drugim dodatni, czyli plus (+). Drugą cechą charakterystyczną są inne rozmiary wypustki bieguna dodatniego: ma większą średnicę i mniejszą wysokość.

Podstawowe parametry

Te ogniwa, jak każde inne źródło energii, mają kilka parametrów. Warto zwrócić na nie uwagę aby wybrać te, które będą najlepsze do danego zastosowania.

Pojemność

To najważniejszy parametr charakteryzujący akumulatory, również litowo - jonowe. Wiadomo - im większa, tym więcej energii będzie miało do dyspozycji zasilane urządzenie. Podawana jest zawsze w miliamperogodzinach [mAh].

Typowe akumulatory 18650 dostępne w handlu mają pojemność rzędu 2500 mAh - 3500 mAh. Im większa pojemność, tym wyższej ceny takiego ogniwa można się spodziewać, choć nie zawsze. Wiele zależy od innych czynników, jak marka lub miejsce zakupu.

Napięcie

Ten parametr wynika z samej zasady funkcjonowania ogniwa litowo - jonowego. Napięcie podajemy zawsze w woltach [V]. W pełni naładowany, sprawny akumulator ma napięcie około 3,7 V, te nieco starsze około 3,6 V.

Jednak zaraz po wyjęciu z ładowarki ich napięcie będzie o około 0,5 V wyższe. Może zatem wynosić około 4,2 V dla ogniw nowszych i 4,1 V dla starszych. Jednak na skutek procesów zachodzących wewnątrz ogniwa, szybko ulegnie samoistnemu spadkowi do wyżej wspomnianej wartości i na tym poziomie będzie się już utrzymywać przez dłuższy czas. Niektórzy sprzedawcy oferują ogniwa 4,2 V jako rzekomo “lepsze” od tych 3,7 V, co nie jest prawdą - każde ogniwo zachowa się w ten sam sposób.

Prąd rozładowania

Każde ogniwo ma również określony maksymalny prąd, jakim może być rozładowywane. Jeżeli zostanie przekroczony, nasz akumulator może ulec przegrzaniu i w efekcie - zniszczeniu. Ma to znaczenie wszędzie tam, gdzie z ogniwa pobierany jest, choćby przez krótki czas, prąd o bardzo wysokim natężeniu.

Na przykład, do zdalnie sterowanych modeli RC oraz e-papierosów trzeba stosować akumulatory o specjalnej budowie, przeznaczonej do tego typu zastosowań. Zazwyczaj będą to akumulatory litowo - polimerowe (LiPoly), których specyficzna budowa pozwala na pobieranie z nich prądu o bardzo wysokim natężeniu.

Szczegóły na temat maksymalnego prądu rozładowania zazwyczaj znajdują się w nocie katalogowej danego akumulatora.

Dodatkowe funkcje

Ogniwa 18650 to nie tylko akumulatory. Dzięki znaczeniu rozwojowi elektroniki, część z nich ma wbudowane bardzo przydatne i użyteczne zabezpieczenia.

Dla przykładu, poniższe ogniwo ma wbudowane elektroniczne zabezpieczenie przed nadmiernym rozładowaniem, przeładowaniem oraz zwarciem. A to wszystko zintegrowane z “paluszkiem”, który dzięki tej elektronice stał się dłuższy o zaledwie 5 mm.

Akumulator Li-Ion 18650 PCM 3.7 V 2900 mAh z zabezpieczeniem ICR18650-29E SAMSUNG
Zobacz w sklepie avt

Dzięki takiemu rozwiązaniu, nie trzeba tych zabezpieczeń wbudowywać w układ elektroniczny. Może on być przez to tańszy i prostszy!

Inną ciekawą opcją, która pojawiła się stosunkowo niedawno, są akumulatory 18650 z wbudowanym… złączem microUSB.

Akumulator Li-Ion 18650 3,7 V 3200 mAh z zabezpieczeniem i portem ładowania micro USB, everActive, BOX
Zobacz w sklepie avt

Przez to złącze można ładować akumulator zwykłą, standardową ładowarką 5 V z wyjściem USB. Wbudowany układ elektroniczny zajmie się obsługą całego procesu ładowania. Można też taki akumulator włożyć do zwykłej ładowarki przeznaczonej dla ogniw 18650 i ładować go tradycyjnie. Również ma wbudowany komplet zabezpieczeń i również jest dzięki nim o 5mm dłuższy od standardowego ogniwa.

Jeżeli oczekujemy wyższego prądu rozładowania oraz wyższej pojemności, można kupić dwa ogniwa fabrycznie połączone równolegle. Taki pakiet ma pojemność wyższą od typowego ogniwa 18650, ponieważ składa się z dwóch sztuk takich akumulatorów.

Akumulator Li-Ion 2×MR18650, 3,7 V, 5300 mAh, 37,3×64,8×19 mm, Imax: 13 A
Zobacz w sklepie avt

Można nawet samodzielnie dodać zabezpieczenie do już posiadanego ogniwa 18650!

Układ zabezpieczający PCM do akumulatorów 18650, blaszka stykowa fi 10 mm
Zobacz w sklepie avt

Gdzie kupić akumulatory?

Zaopatrywanie się w ogniwa w krajach dalekiej Azji niesie ze sobą ryzyko zakupu produktu, którego parametry będą znacznie odbiegały od deklarowanych przez sprzedawcę. Zdecydowanie lepiej w tej materii postawić na krajowych dystrybutorów.

Tego rodzaju ogniwa są sprzedawane, przede wszystkim, we wszystkich sklepach oferujących podzespoły elektroniczne. Można je znaleźć również w punktach specjalizujących się wyłącznie w bateriach i akumulatorach, choć są one rzadziej spotykane.

Szeroki asortyment w tym zakresie oferuje sklep AVT. Spory wybór ogniw różnych producentów, o różnych pojemnościach i z różnymi funkcjami sprawi, że każdy znajdzie coś, czego szuka.

Na zakończenie

Ogniw 18650 nie można lutować! Grozi to zniszczeniem ich struktury, a w przypadku akumulatorów z zabezpieczeniami, uszkodzeniem wbudowanej elektroniki. Trzeba wybierać ogniwa ze zgrzanymi blaszkami, przewodami lub zaopatrzyć się w specjalny koszyk - podobnie, jak w przypadku każdego innego rodzaju baterii.

Koszyk baterii 18650 - kilka opcji
Zobacz w sklepie avt
