Jak działa ładowarka indukcyjna i jak nią ładować?

Ładowanie indukcyjne staje się coraz popularniejsze. Wystarczy odłożyć urządzenie - na przykład telefon lub zegarek - w odpowiednim miejscu, by samo zaczęło się ładować. Bez szukania przewodów, bez wyrwanych gniazd!
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Jak to działa?

Zasada działania tego urządzenia jest znana od lat, bowiem zajmował się nią już Nikola Tesla. Ten naukowiec pochodzenia serbskiego zgłębiał tajemnicę bezprzewodowego przesyłu energii elektrycznej. Jego dokonania, wraz z kilkoma znanymi prawami fizyki, pozwoliły na osiągnięcie zamierzonego celu, choć na niewielkim dystansie.

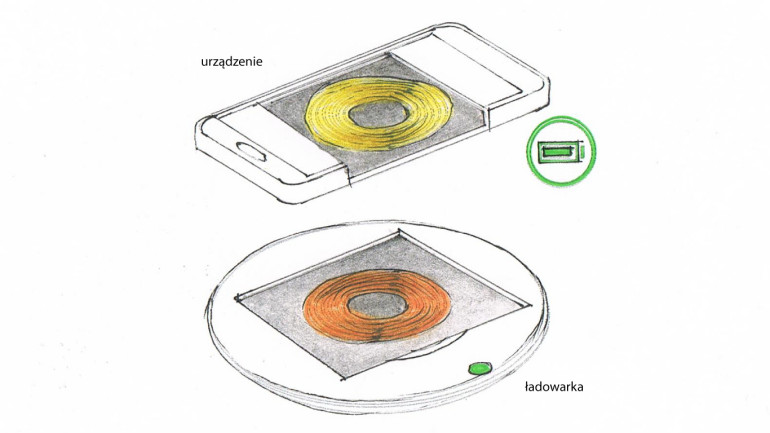

Układ nadający energię do odbiornika zasila prądem zmiennym cewkę o odpowiednim kształcie, liczbie zwojów i rozmiarach. Wokół niej wytwarza się zmienne pole magnetyczne. Odbiornik, wyposażony w podobną cewkę, przekształca energię pola magnetycznego z powrotem na prąd elektryczny, po czym prostuje go, filtruje i stabilizuje. Między nimi zachodzi więc przesył energii, chociaż połączenia fizycznego nie ma.

Ktoś wnikliwy może zauważyć, że tak samo działa zwykły transformator - i ma całkowitą rację! Tyle, że w transformatorze oba uzwojenia, czyli nadawcze (pierwotne) i odbiorcze (wtórne) znajdują się bardzo blisko siebie, a przez nie zostal dodatkowo przewleczony ferromagnetyczny rdzeń, aby poprawić przenikanie pola magnetycznego między nimi. Tymczasem tutaj rdzeń jest powietrzny (czyli go nie ma), zaś cewki znajdują się w pewnym dystansie od siebie.

Nic nie jest za darmo

Takie rozwiązanie generuje trochę strat. Przede wszystkim, energia odbieranej fali maleje wraz z odległością (dokładniej - proporcjonalnie do kwadratu odległości), więc każdy zbędny milimetr dystansu między cewkami powoduje utratę jej części. To dlatego zasilanie np. samochodu osobowego z nadajnika znajdującego się w domu oddalonym o wiele metrów, a nawet kilometrów, jest pomysłem z gatunku science-fiction.

Dodatkowo, emitowane przez nadajnik pole magnetyczne indukuje prąd nie tylko w cewce odbiornika, lecz również we wszystkich elementach metalowych, jakie znajdą się w jego zasięgu. Poza tym, same układy elektroniczne obsługujące nadawanie i odbiór potrzebują nieco mocy.

Standaryzacja

Oczywiście, nie każda cewka będzie się nadawała do tego celu, również pozostałe parametry (na przykład częstotliwość pracy) muszą się zgadzać zarówno dla odbiornika, jak i nadajnika. Istnieje kilka standardów bezprzewodowej transmisji energii, ale jeden z nich wiedzie prym. Nosi skrótową nazwę Qi, opracowany przez Wireless Power Consortium (WPC).

Jak używać ładowarki indukcyjnej?

Urządzenie, które chcemy ładować w ten sposób, musi mieć taką możliwość. Producent musi zatem zadbać o umieszczenie wewnątrz odpowiedniej cewki wraz z modułem elektronicznym, który przetwarzał odebraną energię. Coraz więcej smartfonów, smartwatchy i innych urządzeń przenośnych ma tę funkcję.

Na opakowaniu lub wśród ustawień można wtedy znaleźć tego typu piktogram. Zazwyczaj jest to połączenie błyskawicy i kręgów symbolizujących fale radiowe.

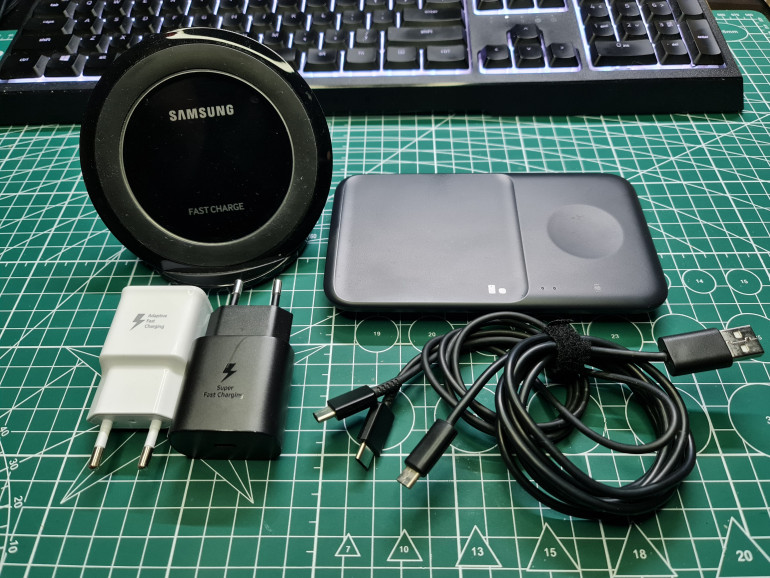

Będzie też potrzebna specjalna ładowarka. Te urządzenia stają się coraz tańsze, więc warto rozważyć jej ustawienie tam, gdzie najczęściej zostawiamy telefon na dłuższy czas - w domu lub w miejscu pracy.

Ładowarka sieciowa indukcyjna WCH-03
Zobacz w sklepie avt

Potrzebny będzie do niej zasilacz sieciowy, którym zazwyczaj może być zwykła ładowarka z wyjściem USB. Za pomocą odpowiedniego przewodu łączymy ze sobą te dwa urządzenia, po czym włączamy zasilacz do gniazdka. Gotowe!

Do zasilania można też użyć zasilacza o innym napięciu wyjściowym - szczegółów należy szukać w specyfikacji ładowarki bezprzewodowej.

Aby rozpocząć ładowanie, wystarczy położyć urządzenie na ładowarce - i nic więcej. Cały proces rozpocznie się sam, zazwyczaj w ciągu kilku sekund od umieszczenia sprzętu na powierzchni ładowarki indukcyjnej. Również sam się zakończy po zdjęciu z niej urządzenia lub po całkowitym naładowaniu akumulatora.

Kilka zaleceń

Aby ładowanie przebiegało możliwie sprawnie, przy obudowie urządzenia nie powinno być elementów metalowych. Na przykład, etui na telefon powinno umożliwiać ładowanie bezprzewodowe - w całości musi być wykonane z materiału obojętnego dla pola magnetycznego. Trzymanie w nim kluczy, monet czy innych metalowych drobiazgów może spowolnić ładowanie lub w ogóle je uniemożliwi.

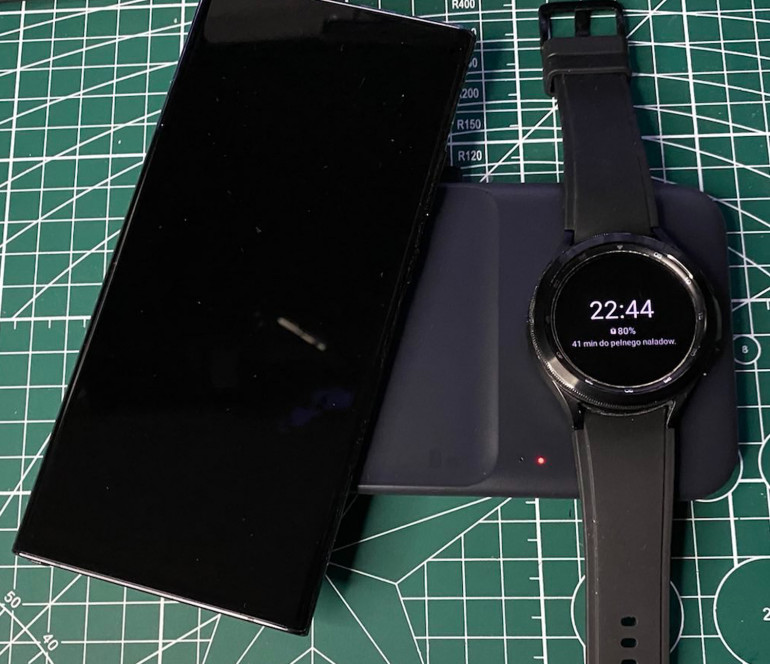

Urządzenie powinno znajdować się na środku podstawki lub obszaru, który jest przeznaczony do ładowania. W przeciwnym razie, przesył energii między cewkami będzie utrudniony, ponieważ odległość między nimi stanie się wysoka. Dlatego niedbałe odłożenie telefonu na ładowarkę może spowodować, że ładowanie w ogóle się nie rozpocznie.

Odnośnie odległości, to również wszelkiego rodzaju etui czy osłony mogą zaburzać proces ładowania, nawet jeżeli nie oddziałują z polem magnetycznym. Zbyt gruba obudowa telefonu może tworzyć dystans na tyle duży, by utrudnić ładowanie.

Podsumowanie

Ładowarka indukcyjna to urządzenie, które może ochronić zabieganych użytkowników nowoczesnego sprzętu elektronicznego przed nieoczekiwanym rozładowaniem ich urządzeń. Wystarczy odkładać je na powierzchnię ładowarki, by pobierało z niej energię, bez ciągłego podpinania i odłączania przewodu.
