Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym

Article Image
Reguła prawej dłoni w elektrodynamice służy do określenia kierunku i zwrotu wektorów związanych z polem magnetycznym i prądem elektrycznym. Jest ich kilka, więc warto je uporządkować.
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Zwrot wektora indukcji magnetycznej

Jeżeli przez przewodnik płynie prąd elektryczny, wokół niego powstaje pole magnetyczne - tę zależność odkrył i opisał André Ampère. To pole może oddziaływać tak samo, jak pole pochodzące od magnesów stałych, czyli może powodować przyciąganie lub odpychanie.

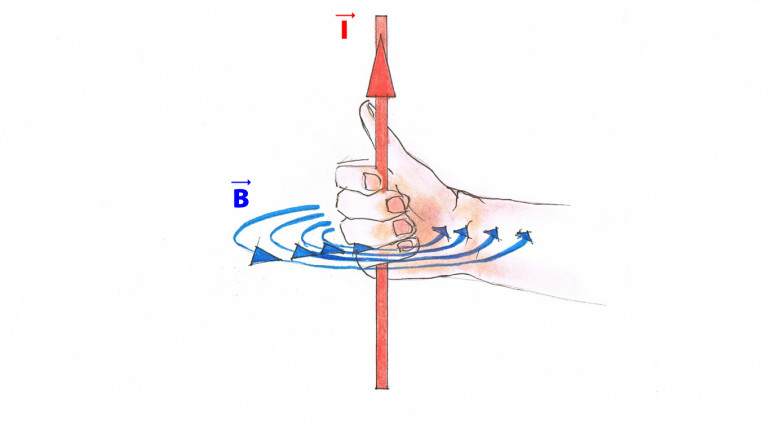

Jeżeli przez przewód płynie prąd I, wówczas wokół niego powstaje pole magnetyczne o indukcji B. Jeżeli obejmiemy przewód prawą ręką tak, aby kciuk wskazywał kierunek przepływu prądu, to cztery zgięte palce wskażą zwrot wektora indukcji magnetycznej.

Co ważne, mowa jest o umownym kierunku przepływu prądu, czyli wywołanym przez przemieszczające się nośniki dodatniego ładunku elektrycznego.

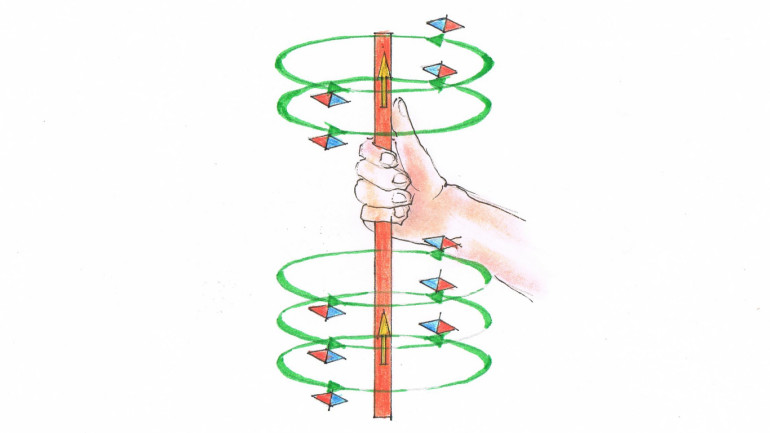

W ten sposób można również określić ustawienie się igły magnetycznej przy takim przewodniku. Zakładamy przy tym, że ta igła jest pomalowana w sposób typowy, czyli biegun południowy (S) ma kolor czerwony, a północny (N) niebieski.

Oczywiście, natężenie prądu płynącego przez ten przewód musi być na tyle wysokie, aby przeciwstawić się innym źródłom pola magnetycznego, z których największą jest nasza planeta. Jej własne pole magnetyczne może zaburzać przebieg eksperymentów z magnetyzmem.

Zwrot siły elektrodynamicznej

Siła elektrodynamiczna to siła, która powstaje, kiedy przez przewodnik umieszczony w polu magnetycznym płynie prąd. Reguła prawej dłoni pozwala łatwo wyznaczyć kierunek tej siły w zależności od kierunku i zwrotu wektora indukcji magnetycznej B oraz prądu elektrycznego I.

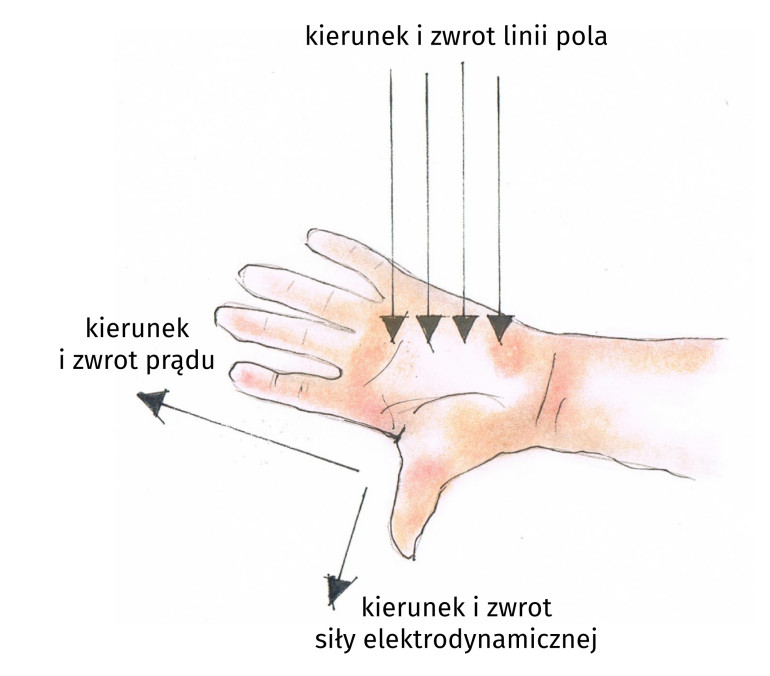

Najczęściej jest tutaj stosowana reguła lewej dłoni, według której należy ustawić tę kończynę tak, aby pole magnetyczne “wbijało się” w jej otwarte wnętrze. Jeżeli cztery wyprostowane palce wskazują kierunek przepływu prądu w przewodniku, to odgięty pod kątem prostym kciuk wskazuje kierunek i zwrot działania siły elektrodynamicznej.

Ale można tutaj również wykorzystać prawą dłoń. Wystarczy ustawić ją tak, aby linie obrazujące wektor działania pola magnetycznego “wbijał się” w zewnętrzną część otwartej dłoni, a nie wewnętrzną. Pozostałe reguły będą takie same.

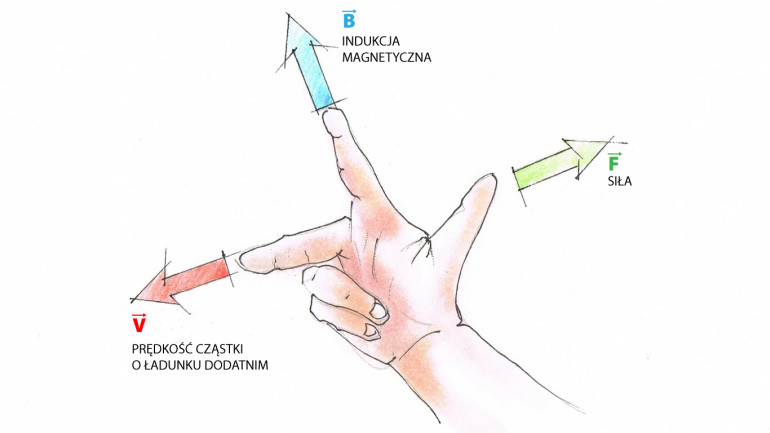

Można prawą dłoń ustawić inaczej, jeżeli ktoś woli taką wersję:

Najważniejsze, aby trzy palce - kciuk, wskazujący i środkowy - były ustawione prostopadle do siebie. Wskazujący pokazuje zwrot indukcji magnetycznej, kciuk zwrot siły elektrodynamicznej a środkowy kierunek przepływu prądu w przewodniku.

Inne zastosowania

Reguła prawej dłoni w ogólnym ujęciu umożliwia proste wyznaczenie kierunku i zwrotu iloczynu wektorowego dwóch wielkości, więc można jej używać nie tylko w elektromagnetyzmie. Warunek jest taki, aby wektory wchodzące w skład tego iloczynu były prostopadłe do siebie.

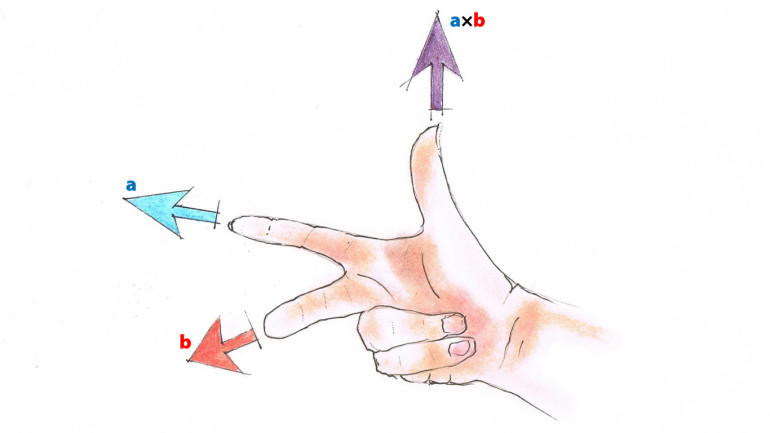

Jeżeli palec wskazujący jest zwrócony w stronę wektora a, zaś środkowy w stronę wektora b, to kciuk wskaże kierunek i zwrot ich iloczynu wektorowego. Ta szybka w użyciu zasada może pomóc w wielu dylematach związanych z iloczynem wektorowym.
