Czym jest napięcie i natężenie prądu?

Article Image
Napięcie i natężenie to dwie wielkości, które charakteryzują prąd elektryczny. Różnią się diametralnie, a mimo tego często są mylone. Co je odróżnia i jak się nimi posługiwać prawidłowo?
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Co to jest prąd elektryczny?

Zanim powiemy sobie, czym jest prąd i napięcie, najpierw warto wiedzieć, co to w ogóle jest prąd elektryczny. Według definicji, prądem jest uporządkowany ruch nośników ładunku elektrycznego.

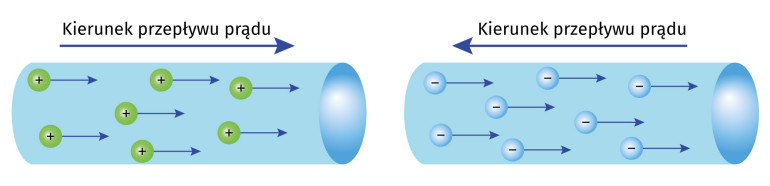

Czyli, na przykład, ruch elektronów lub jonów w jednę stronę można zaklasyfikować jako prąd elektryczny. Co ciekawe, jako umowny kierunek przepływu prądu przyjmuje się kierunek przemieszczania się ładunków dodatnich. Tymczasem, w rzeczywistości często mamy do czynienia z przepływem ujemnie naładowanych elektronów, które przemieszczają się w odwrotną stronę. Ta drobna rozbieżność jest powodem wielu sporów i niejasności, dlatego warto ją znać.

Skąd bierze się prąd?

Przyczyną występowania przepływu prądu jest napięcie elektryczne. Gdyby nie ono, nośnikom ładunku “nie chciałoby się” ruszyć z miejsca i dokądkolwiek się przemieszczać - wolałyby tkwić nieruchomo lub krążyć chaotycznie. Zatem napięcie jest “siłą”, która wywołuje ruch elektronów.

Najpierw: napięcie

Nawet cudzysłów nie jest tutaj szczególnie potrzebny, gdyż dawne określenie wartości napięcia (na zaciskach baterii lub innego źródła) nazywano właśnie siłą elektromotoryczną, w skrócie SEM. Napięcie to różnica potencjałów elektrycznych dwóch punktów.

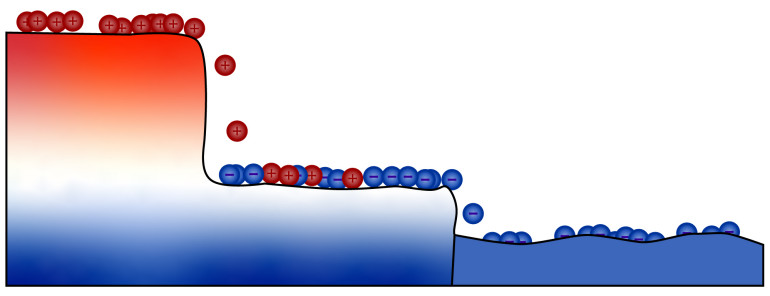

Jak wyobrazić sobie napięcie? Załóżmy, że źródło napięcia (na przykład prądnica) dokonuje rozdzielenia grup ładunków elektrycznych. Dodatnie umieszcza na jednym zacisku, a ujemne na drugim. Zgodnie z prawem Coulomba, one chcą się do siebie przybliżyć. Napięcie, podawane w woltach [V] jest miarą właśnie tej chęci.

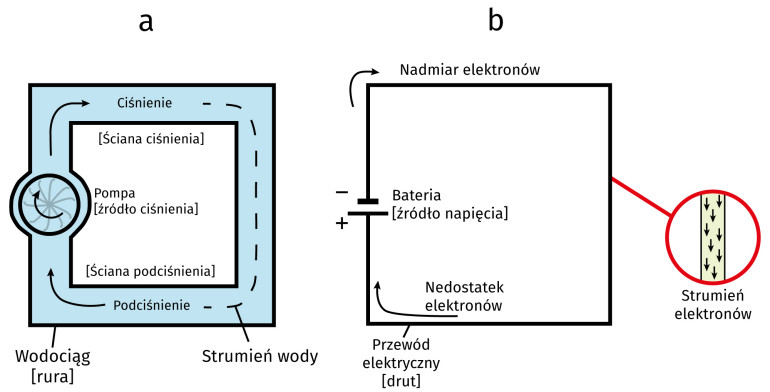

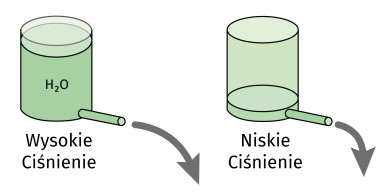

Często jest również stosowana analogia wodna, w której strumień ładunków jest zamieniany na ruch cząsteczek wody. Wtedy napięcie to po prostu ciśnienie tej wody. Im wyższe ciśnienie, tym chętniej woda chce się wydostać.

Samo napięcie może istnieć dowolnie długo. Jego utrzymanie nie wiąże się z czymkolwiek - na przykład, baterie sprzedawane w kioskach mogą mieć to samo napięcie przez wiele lat i tracą je tylko w wyniku zachodzących w ich wnętrzach reakcji chemicznych.

Później: prąd

Prąd może zaistnieć dopiero wtedy, kiedy mamy napięcie. Wtedy przepływ prądu jest skutkiem istnienia napięcia między zaciskami jego źródła. Natężenie prądu to ilość ładunku elektrycznego przenoszona w jednostce czasu. W praktyce, mierzy się je i wyraża w amperach [A].

Przepływ prądu możemy przyrównać do krążenia wody w zamkniętym obiegu - na przykład, kiedy porusza ją turbina. Im więcej wody przepływa przez rurę, tym większe jest natężenie prądu.

Konkluzja

Na podstawie tych opisów, można wskazać kilka istotnych różnic między prądem i napięciem. Ich poznanie pozwoli uniknąć wielu błędów i nieporozumień.

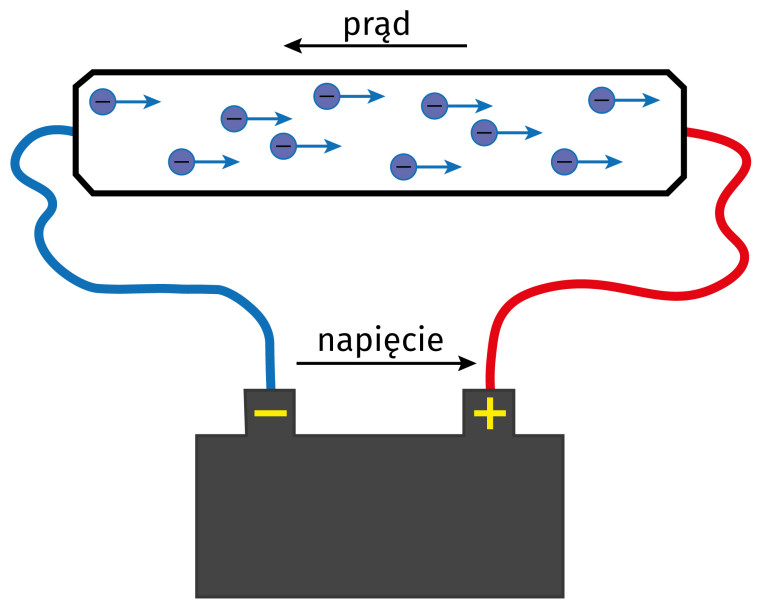

Po pierwsze, prąd płynie przez jakiś przewód lub element, a napięcie występuje pomiędzy dwoma punktami - na przykład, między dwoma zaciskami baterii. Do określenia natężenia prądu potrzebny jest jeden punkt, a do napięcia - dwa.

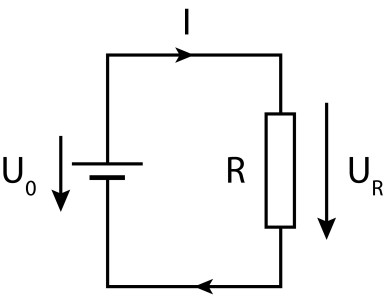

Dlatego prąd zaznacza się strzałką umieszczoną na przewodzie, a napięcie strzałką umieszczoną obok elementu. Strzałkujemy zawsze umowny ruch nośników ładunku dodatniego, czyli zakładamy, że płynie on od dodatniego zacisku źródła napięcia do ujemnego.

Strzałkowanie napięcia polega na umieszczeniu strzałki w taki sposób, aby jej grot wskazywał na potencjał wyższy, czyli dodatni. Mówiąc prościej, na “plus” baterii lub zasilacza. Wtedy kierunek prądu i napięcia przy jego źródle jest zgodny, a przy odbiorniku (którym w powyższym przykładzie jest rezystor) przeciwny.

Napięcie elektryczne podajemy w jednostkach zwanych woltami [V], a natężenie prądu w amperach [A].

Powtórzę na koniec: napięcie występuje lub odkłada się na elemencie lub między jego zaciskami, a prąd płynie przez element lub przewód.
