Jak prawidłowo zarobić kabel antenowy?

Article Image
Kabel antenowy musi mieć dobre połączenie zarówno z anteną, jak i telewizorem. Prawidłowe zamocowanie na jego końcach odpowiednich wtyków, czyli ich tzw. zarobienie, jest kluczem do uzyskania prawidłowego odbioru. Bez tego elementu, pozornie mało istotnego, prawidłowe ustawienie anteny czy nawet zastosowanie wzmacniaczy sygnału nie zdadzą się na nic.
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Najpierw o samym kablu

Kabel, który prowadzi sygnał z anteny, jest tzw. kablem koncentrycznym. To oznacza, że składa się z:

  • żyły (najczęściej lity, miedziany drut),
  • dielektrycznej izolacji żyły (otulina z tworzywa sztucznego wokół żyły),
  • ekranu (warstwa folii aluminiowej szczelnie owiniętej na izolacji żył),
  • oplotu (siatka z  cienkich drucików, która oplata ekran),
  • płaszcza zewnętrznego (wytrzymałe tworzywo sztuczne, chroniące kabel przed  uszkodzeniem, stanowi również izolację elektryczną ekranu).

Wszystkie wymiary przekroju poprzecznego przewodu zostały precyzyjnie obliczone, aby prowadzić sygnał z jak najmniejszymi stratami. Ponadto, ekran szczelnie otulający żyłę chroni ją przed wpływem zakłóceń pochodzących od innych urządzeń. Dlatego zgniecenie kabla lub uszkodzenie ciągłości ekranu może pogorszyć jakość odbioru.

Ekran też jest ważny!

Prąd zaindukowany w antenie jest transportowany żyłą, natomiast zewnętrzny ekran stanowi drogę powrotną dla tego prądu. To konieczne, aby było spełnione I prawo Kirchhoffa. Zatem prawidłowy kontakt żyły wewnętrznej jest tak samo ważny, jak ekranu – to nieprawda, że ekran może zostać niepodłączony.

Do anten satelitarnych i nie tylko

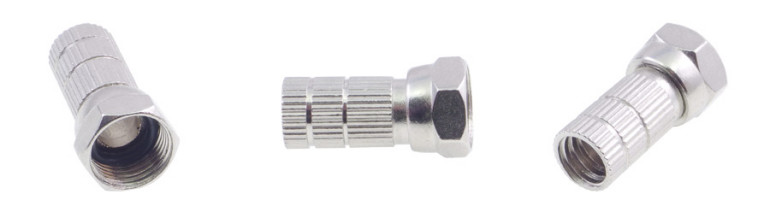

Do podłączania kabli antenowych stosuje się różne rodzaje złącz, ale dwa są najpopularniejsze. Pierwszym jest złącze typu F, zwane żargonowo „efką”. Używane głównie w systemach telewizji satelitarnej, do łączenia umieszczonego przed czaszą konwertera z tunerem telewizyjnym. Spotyka się je również w blokach, w sieciach telewizji kablowej.

Złącze typu F - etapy zarabiania

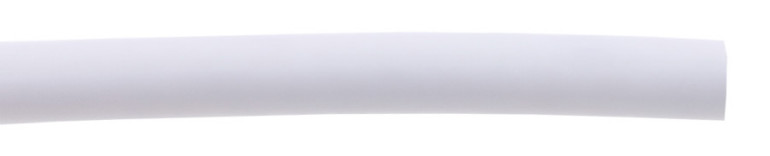

Zarobienie tego wtyku wymaga ostrego nożyka, cążek do kabli i zręcznych palców. W pierwszej kolejności, należy uciąć końcówkę kabla, jeżeli jest brudna lub postrzępiona. Samo cięcie powinno być wykonane prostopadle do osi kabla, nie pod skosem.

Z końca kabla antenowego usuwany zewnętrzny płaszcz na dystansie około 10 mm, może być nieco więcej. Trzeba to zrobić poprzez delikatne nacięcie go dookoła, a następnie ściągnięcie palcami. Oplot powinien zostać możliwie mało naruszony, czyli trzeba uważać, aby nie pociąć przy okazji delikatnych drucików.

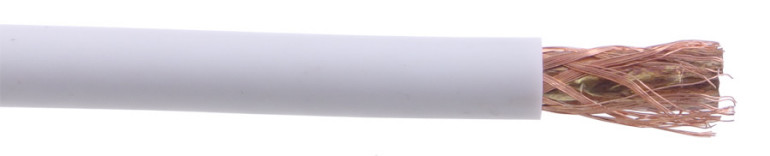

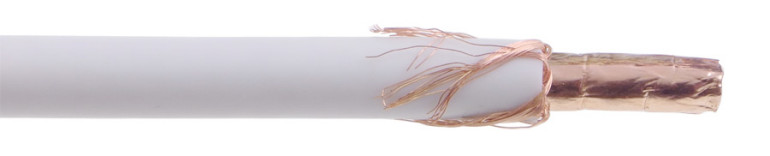

Następnym krokiem jest wywinięcie oplotu na płaszcz zewnętrzny. Czasem znajduje się na nim jeszcze jedna warstwa folii aluminiowej – też ją można odwinąć razem z nim. Trzeba uważać, aby zebrać wszystkie druciki oplotu.

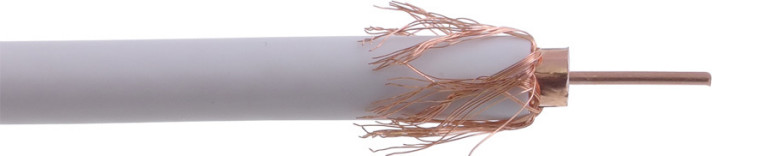

W następnej kolejności trzeba odciąć ekran i dielektryk, stanowiący izolację żyły. Trzeba to zrobić około 2-3 mm od miejsca wywinięcia płaszcza. Nie trzeba mocno wciskać noża, aby nie przeciąć żyły, wewnętrzna izolacja jest z reguły dosyć miękka. Na tak przygotowany koniec kabla nakładamy metalowy wtyk F.

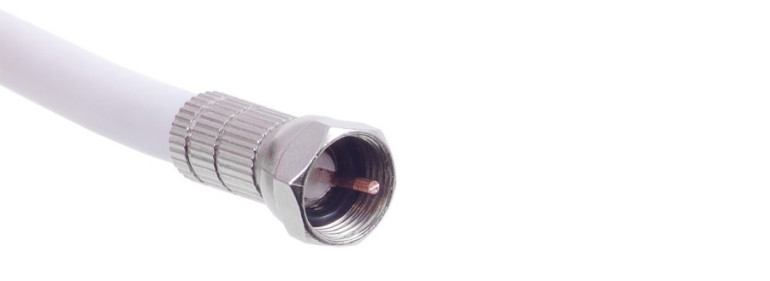

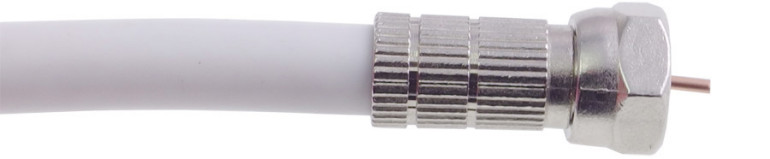

Ostatnim krokiem jest wkręcenie wtyku F na kabel. Najpierw należy go wepchnąć, a potem zdecydowanymi ruchami wkręcić. Przy prawidłowo obrobionej końcówce kabla, wtyk powinien wejść na niego tak głęboko, aż niewielki fragment dielektryka (około 1 mm) przeciśnie się przez otworek we wtyku. Żyła powinna wystawać prosto, nie na skos, nie powinien też do niej dotykać ekran ani oplot. Gwint wewnątrz wtyku zapewnia kontakt elektryczny oplotu ze złączem.

Jeżeli żyła wystaje poza wtyk na długość większą niż 1mm, trzeba ją przyciąć. Jeżeli spod wtyku wystają jakieś fragmenty oplotu, również można je uciąć, aby nie powodowały zwarć. Gotowe!

Dwie uwagi praktyczne:

  • w sprzedaży są kable o różnych średnicach, tak samo wtyki F są przystosowane do  różnych kabli. Można zapytać sprzedawcę, jakie wtyki mamy kupić, aby potem nie było rozczarowań przy ich zarabianiu;
  • do stosowania na zewnątrz, przy konwerterze, są dedykowane złącza F z uszczelką. Ona zapobiega wnikaniu wody do wnętrza kabla;

Do telewizji naziemnej - inne złącza

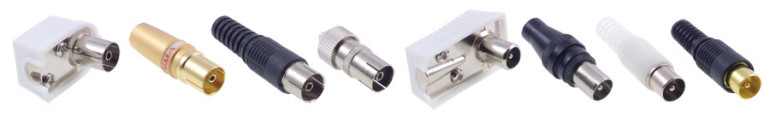

Inne wtyki są stosowane do anten telewizji naziemnej. Nazywa się je potocznie wtykami antenowymi lub koncentrycznymi. Tutaj żyła kabla jest połączona z bolcem (męskim lub żeńskim) w złączu.

Do wyboru mamy wtyki zarówno proste, jak i kątowe, w przeciwieństwie do złącz typu F. Można dobrać taki, który pozwoli na wygodne poprowadzenie kabla. Trzeba również sprawdzić, jakiego rodzaju jest druga część złącza, w urządzeniu – zazwyczaj producenci montują tam gniazda żeńskie, więc trzeba zarobić wtyk męski, ale to nie jest reguła. Oprócz nożyka i cążek do cięcia przewodów, warto również mieć kombinerki i małe śrubokręty.

Złącze koncentryczne - etapy zarabiania

Początkowe etapy zarabiania takiego wtyku są identyczne z tymi, które trzeba wykonać przy złączu typu F. W tym przypadku należy:

  • przyciąć koniec, jeżeli jest nierówny lub brudny,
  • usunąć płaszcz (polecam zdjąć około 15 mm),
  • odwinąć oplot na płaszcz,
  • odsłonić żyłę (polecam zostawić 1-2 mm izolacji żyły, aby oplot przypadkowo się  z nią nie zwarł).

Tak powinien wyglądać prawidłowo obrobiony koniec kabla:

Samo zarobienie wtyku różni się w zależności od tego, jakie mocowanie kabla przewidział producent. Żyła środkowa jest zazwyczaj mocowana do bolca niewielką śrubką, którą należy dokręcić z wyczuciem po włożeniu żył w przewidziane dla niej miejsce.

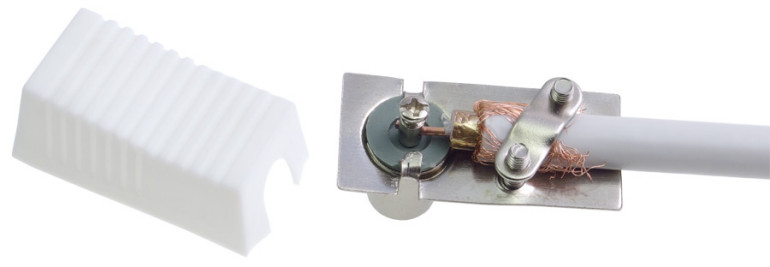

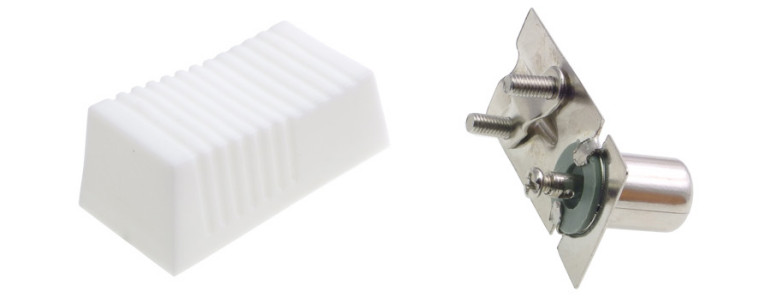

Sam kabel, razem z oplotem, może być mocowany na kilka różnych sposobów. We wtykach kątowych można spotkać metalową listewkę, z dwiema śrubkami po bokach, pod którą się przekłada kabel z wywiniętym oplotem. Mocne dokręcenie śrubek zapewni dobry kontakt elektryczny i zapobiegnie wyrwaniu kabla z wtyku.

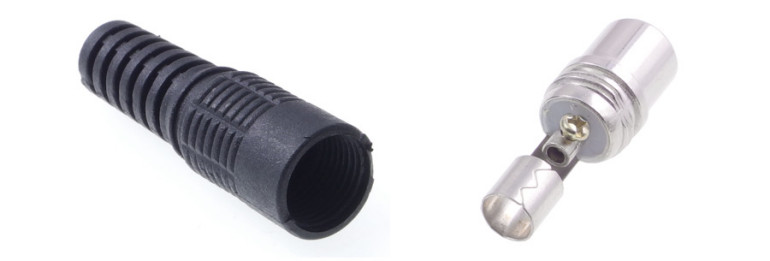

We wtykach prostych, kabel z oplotem jest mocowany przez mocne zaciśnięcie metalowych „łapek”. Trzeba pamiętać o nałożeniu na kabel plastikowej koszulki przed rozpoczęciem zarabiania pozostałej części wtyku – w przeciwnym razie, nie nałożymy jej potem na wtyk.

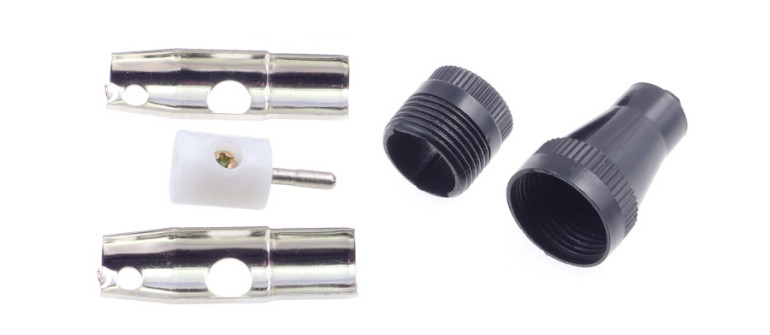

Jeszcze inaczej mocuje się kabel w tego typu wtykach prostych. Na koniec kabla nakłada się metalowy uchwycik, który trzeba lekko zagnieść. Po skręceniu złącza, ściska on mocniej kabel, jednocześnie zapewniając kontakt elektryczny ekranu z wtykiem.

Na koniec

Niezależnie od tego, jak wykonany jest dany wtyk, trzeba pamiętać o zapewnieniu dobrego kontaktu elektrycznego zarówno samej żyły, jak i ekranu – lub oplotu, który przecież styka się z ekranem.
