Czujniki parkowania - jakie wybrać?

Article Image
Czujniki parkowania, zwane również czujnikami cofania, to bardzo przydatny element wyposażenia samochodu. Pomagają wykryć przeszkodę znajdującą się za samochodem nie tylko podczas parkowania, ale również zawracania czy manewrowania w ciasnym garażu.
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Jak działają czujniki parkowania?

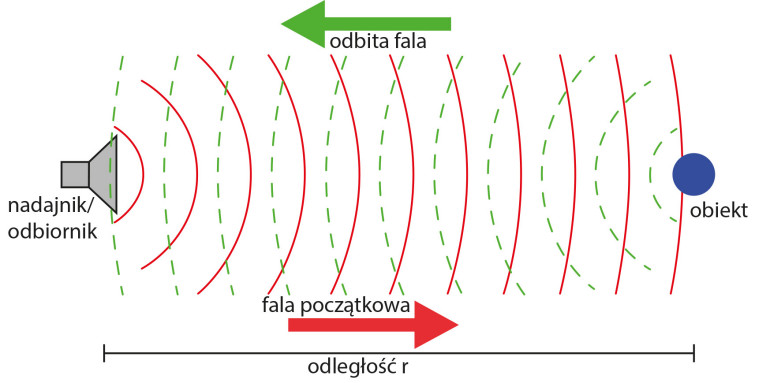

Zdecydowana większość tego typu urządzeń polega na emisji fali ultradźwiękowej i “nasłuchiwaniu” echa odbitego od przeszkody. Im bliżej znajduje się obiekt, tym szybciej dotrze powracająca fala. Układ elektroniczny, który steruje czujnikami, przelicza czas między nadawaniem i odbiorem sygnału na dystans.

Na tej samej zasadzie funkcjonują nietoperze - emitowane przez nie piski odbijają się od otaczających je przedmiotów i wracają do ich uszu. Również sonary aktywne, montowane na jednostkach pływających, cyklicznie wysyłają wgłąb wody sygnały dźwiękowe, po czym sprawdzają, po jakim czasie powraca odbite echo.

Samochodowe czujniki odległości zawierają element piezoelektryczny, będący kryształem odpowiednich związków chemicznych. Piezoelektryczny - czyli taki, który odkształca się pod wpływem napięcia. Układ sterujący generuje impulsy napięcia o wysokiej częstotliwości, więc membrana, do której przymocowany jest ów kryształ, zaczyna drżeć i porusza powietrze - zupełnie tak, jak głośnik. Ponieważ emitowana fala ma częstotliwość wyższą niż te, które słyszy człowiek, ich działanie jest dla nas zupełnie niezauważalne.

Fala odbijająca się od przeszkody wywołuje drgania czujnika i generuje w nim napięcie. Zadaniem elektroniki nadzorującej jego pracę jest przetworzenie tej informacji.

Kierunkowość

Jeden czujnik niewiele może zdziałać, ponieważ nie potrafi rozróżnić kierunku, z którego powraca fala. Obiekt ustawiony w promieniu np. 1m od niego da taki sam sygnał zwrotny, niezależnie od tego, po której stronie się znajdzie: lewej, prawej czy na środku. Dlatego stosuje się kilka czujników, aby można było rozróżnić położenie przeszkody: względem jednego czujnika będzie znajdowała się bliżej, względem innego dalej. Stosując podstawowe twierdzenia geometrii można obliczyć położenie potencjalnego zagrożenia w przestrzeni.

Przyroda również używa takiego systemu. Mając dwoje uszu możemy rozróżnić kierunek pochodzenia dźwięku, a para oczu umożliwia widzenie stereoskopowe tj. przestrzenne. Im większa jest liczba czujników, tym dokładniej możemy określić położenie przeszkody.

A z przodu?

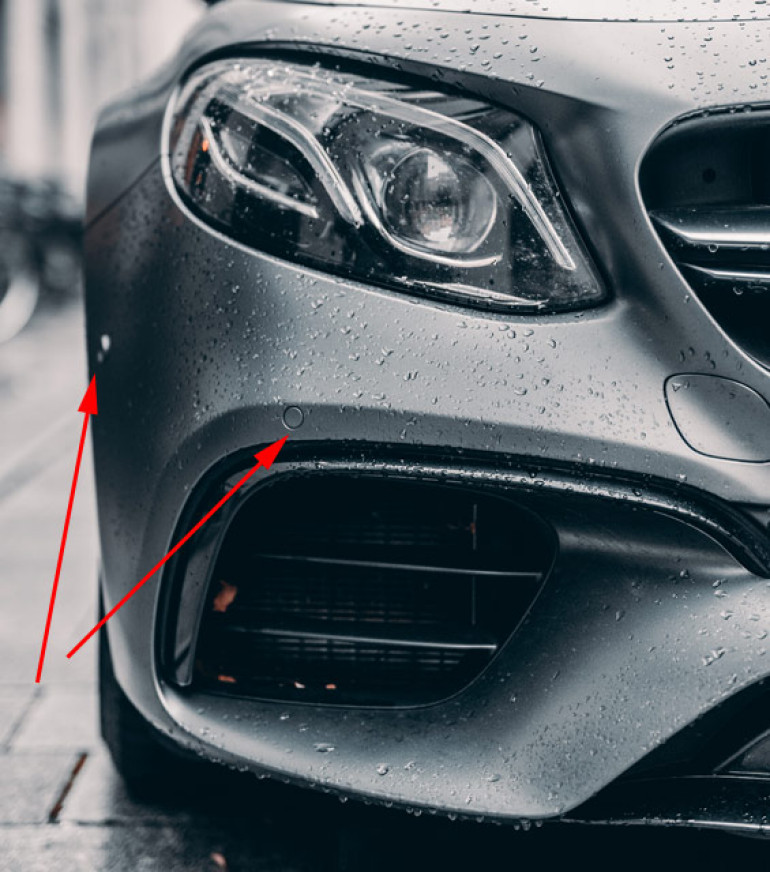

Samochody są coraz częściej wyposażane w czujniki odległości umieszczone również z przodu pojazdu. Takie rozwiązanie ułatwia wykonanie manewru parkowania równoległego w ciasnym miejscu.

Ponadto, pozwala ostrzec kierowcę przed np. niskim słupkiem lub kamieniem, który może być niewidoczny z bliskiej odległości (zasłonięty przez maskę samochodu), również będący zagrożeniem dla zderzaka i innych elementów karoserii.

Ograniczenia

Najpierw czujnik generuje sygnał, a potem przełącza się w tryb odbioru. Jest to ten sam element, który pełni obie te funkcje, więc wiąże się z tym pewna niedogodność. Między jednym stanem pracy a drugim musi nastąpić pewna przerwa, ponieważ rozedrgana nadawaniem membrana czujnika powoduje, że natychmiastowe przełączenie na odbiór powodowałoby odebranie właśnie tych drgań.

Trzeba chwilę odczekać, aby czujnik “uspokoił się” po nadawaniu i dopiero wtedy można nasłuchiwać echa. Jeżeli przeszkoda jest bardzo blisko (w odległości kilku - kilkunastu centymetrów) od czujnika, odbicie może nastąpić w momencie owej nieczułości. Wskazania czujnika mogą być wtedy zupełnie chaotyczne, a już na pewno niewiarygodne.

Dlatego trzeba mieć na uwadze, że próba zaparkowania w bardzo bliskiej odległości od np. ściany, na tak zwane “zapałki”, może skończyć się zaprzestaniem poprawnej pracy czujników. Nie ulegną uszkodzeniu, lecz przestaną “widzieć” otoczenie.

Przeszkody bardzo cienkie, jak słupek drogowy, mogą dawać zbyt słaby sygnał echa, czyli odbijać zbyt małą część energii fali nadawanej, aby została prawidłowo odebrana. Trzeba to mieć na uwadze podczas manewrowania.

Również powierzchnie bardzo kanciaste, silnie porowate lub miękkie zaburzają działanie tych czujników, ponieważ pochłaniają fale dźwiękowe lub odbijają ją w rozmaite strony.

Wyświetlanie wskazań

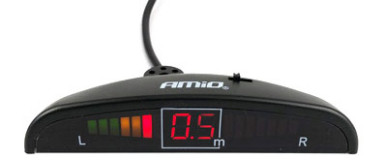

Najczęściej odległość jest sygnalizowania piszczeniem - im bardziej natarczywe, tym bliżej znajduje się przeszkoda. Ale nie tylko, bowiem wiele wskaźników zawiera kilkustopniowy słupek diod LED, niekiedy również z wyświetlaczem. Im niższa wartość na wyświetlaczu, bądź im większa liczba diod w słupku świeci się, tym mniejsza odległość dzieli nas od przeszkody.

Ale to nie jest jedyna opcja. Bardziej rozbudowane systemy, zwłaszcza zintegrowane z komputerem pokładowym, wyświetlają obrys samochodu wraz z dokładniejszą lokalizacją przeszkody w jego otoczeniu.

Komu mogą się przydać?

Czujniki parkowania to świetna opcja zarówno dla początkujących kierowców, jak i tych, którym wiek utrudnia dostrzeganie przeszkód i ocenę odległości. Warto jednak mieć na uwadze, że te urządzenia stanowią jedynie dodatek do naszej oceny wzrokowej, a nie zastępują uważnego rozglądania się.

Również kierowcom dużych pojazdów, na przykład dostawczych lub z nadwoziem typu kombi czy SUV mogą okazać się przydatne. Ograniczona widoczność połączona ze sporymi gabarytami samochodu to okazja do powstania otarć i wgnieceń.

Co jest w sprzedaży?

Czujniki cofania najczęściej występują jako gotowe systemy. W opakowaniu znajduje się kilka czujników, układ elektroniczny zarządzający ich pracą oraz wszystkie niezbędne przewody i uchwyty wraz z instrukcją montażu. Wielu producentów dołącza nawet odpowiednie wiertło, którym trzeba wykonać otwory w zderzaku.

Same czujniki można dobrać pod kolor lakieru samochodu, ponieważ stanowią widoczny element. Warto zwrócić uwagę na ten drobny detal w trakcie wyboru, aby nie rzucały się niepotrzebnie w oczy.

Przejrzyjmy, co jest dostępne na rynku.

Proste i tanie

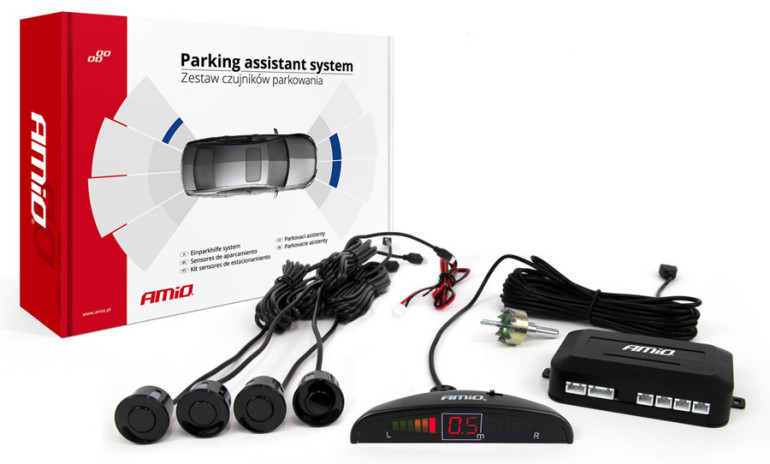

Czujniki parkowania można nabyć w naprawdę przystępnej cenie. Maksymalny zasięg wynosi 2,5 m, a dystans jest podzielony na 6 stref.

System czujników parkowania AMIO, wyświetlacz LED, czarne czujniki 22 mm (30489)
Zobacz w sklepie avt

Im bliżej jest przeszkoda, tym wyższy numer strefy. Jest on wskazywany przy pomocy sygnałów dźwiękowych buzzera i słupka diod LED. Siedmiosegmentowy wyświetlacz LED pokazuje zgrubną odległość w metrach.

Do montażu wewnętrznego

Takie czujniki nie wystają poza obrys samochodu - można je nakleić od wewnątrz zderzaka, wystawiając sam senor przez przygotowany otwór, po czym całość pokryć lakierem. Nie są wtedy widoczne ani trochę, odpada więc problem doboru odpowiedniego koloru.

Zestaw czujników parkowania cofania LED COB 4 sensory czarne wewnętrzne 16,5 mm
Zobacz w sklepie avt

Ich zakup i montaż warto rozważyć zwłaszcza przed planowaną wizytą u lakiernika. Pozwolą ocalić zderzak przed następnym uszkodzeniem.

Z prostym wyświetlaczem

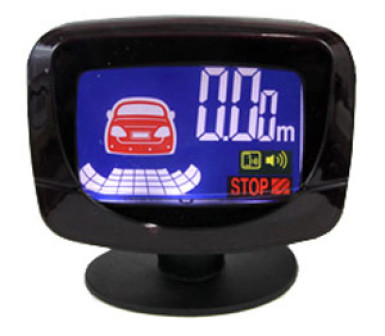

Te czujniki wskazują nie tylko odległość od przeszkody, ale również jej przybliżoną lokalizację. Wykorzystują do tego kolorowy wyświetlacz LCD.

Zestaw czujników parkowania, wyświetlacz graficzny, 4 czarne czujki Gold 18 mm
Zobacz w sklepie avt

Jednak nie trzeba cały czas patrzeć na ekranik, aby móc korzystać z dobrodziejstw tego urządzenia. Sygnalizacja akustyczna jest cały czas dostępna.

Z dodatkową kamerą

Doskonałym uzupełnieniem czujników cofania jest kamera. Przy jej pomocy można rozejrzeć się - dosłownie i w przenośni - by móc dojrzeć np. bardzo wysoki krawężnik lub kamień. Wyświetlane na ekranie linie obrazujące odległość ułatwiają manewrowanie.

Zestaw czujników 4 sensory czarne TFT 4,3" z kamerą night vision CAM-308 LED 18 mm
Zobacz w sklepie avt

Wielką zaletą tego zestawu są dodatkowe diody LED, które umożliwiają pracę kamery po zapadnięciu wzroku.

Z kamerą i czujnikami wewnętrznymi

Ten zestaw to prawdziwy rarytas - nie dość, że ma działającą w każdych warunkach kamerę, to jeszcze czujniki przystosowane do montażu wewnętrznego.

Zestaw czujników TFT 4,3" z kamerą CAM-402 LED NV 4 sensory czarne wewnętrzne 16,5 mm
Zobacz w sklepie avt

Miejscem montażu kamery jest uchwyt tablicy rejestracyjnej, więc w karoserii samochodu nie będą widoczne jakiekolwiek dodatkowe otwory.

Podsumowanie

Czujniki cofania to element wyposażenia samochodu, który staje się coraz popularniejszy. Na zatłoczonych parkingach czy ruchliwych drogach łatwo o stłuczkę, a ten przyrząd może temu zapobiec. Oczywiście, jego posiadanie nie zwalnia kierowcy z uważnego obserwowania otoczenia swojego pojazdu!
