Co to jest bezpiecznik i jak działa?

Bezpieczniki to proste urządzenia, które zabezpieczają urządzenia przed skutkami długotrwałego przepływu prądu o zbyt dużym natężeniu. Zadaniem bezpiecznika nie jest ochrona samego urządzenia przed uszkodzeniem. Jego zadaniem jest odcięcie zasilania w momencie, kiedy do tej awaria już wystąpiła, aby nie doszło do dalszych zniszczeń w układzie lub do znacznie bardziej dramatycznych wydarzeń, jak np. powstania pożaru.
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Podstawowe bezpieczniki - topikowe

Pokazane na zdjęciu wyżej bezpieczniki rurkowe są jednorazowe. Zawarty w nich cienki drucik przepala się po przekroczeniu dopuszczalnej wartości natężenia prądu, przerywając jego dopływ. Proste i skuteczne rozwiązanie, chociaż ma też swoje wady. Najpoważniejszą z nich jest wspomniana jednorazowość – po naprawie urządzenia, bezpiecznik trzeba wymienić na nowy, co niekiedy jest zadaniem niełatwym, jeżeli znajduje się on w trudno dostępnym miejscu.

W domach - automatyczne

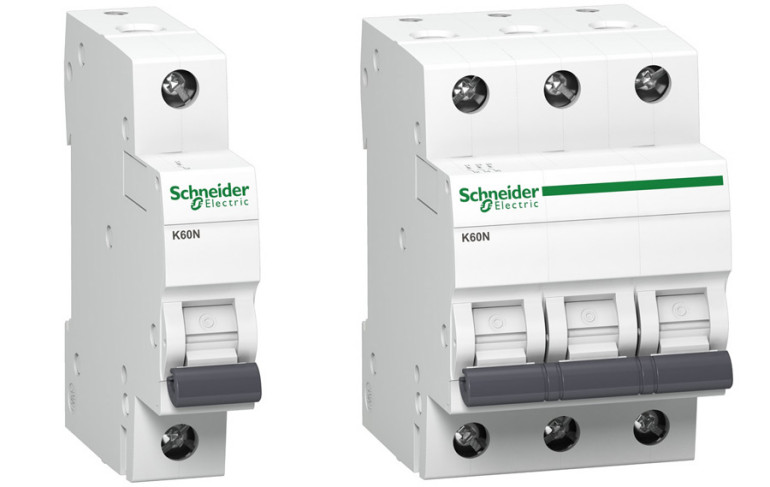

W naszych domach też są bezpieczniki i też pełnią tę samą funkcję, chociaż mają inną budowę. Na ogół są to wkładki automatyczne, które rozłączają się po przepływie prądu o zbyt wysokim natężeniu, a przywrócenie zasilania po usunięciu awarii wymaga jedynie podniesienia małego hebelka. Tego typu zabezpieczenia są nazywane wyłącznikami nadprądowymi lub, potocznie, elektrycy określają je mianem „esów”.

Bezpieczniki topikowe w domowych instalacjach elektrycznych, działające na tej samej zasadzie, co pokazane wyżej bezpieczniki rurkowe, spotyka się coraz rzadziej.

Nic nie dzieje się natychmiast

Bezpiecznik ma za zadanie odciąć dopływ prądu, jeżeli przekracza wartość zadaną na jego obudowie, ale nie czyni tego natychmiast. Powiem więcej: żaden bezpiecznik nie jest w stanie zadziałać od razu. Jedynie bardzo czułe układy elektroniczne są w stanie zareagować w bardzo krótkim czasie, lecz stosuje się je tylko w wybranych przypadkach.

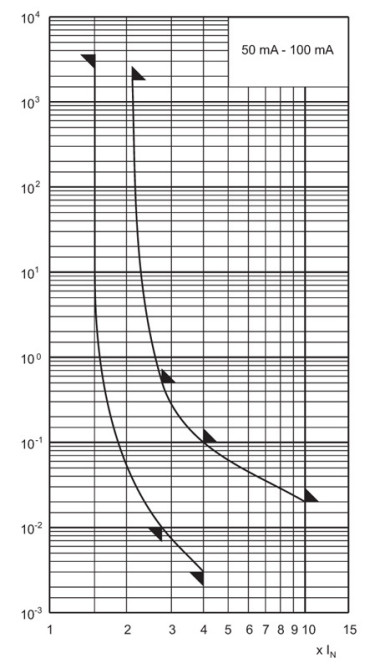

Powodem tego opóźnienia jest konieczność rozgrzania drucika do takiej temperatury, w której ulegnie on bezpowrotnemu spaleniu. Im silniejsze będzie przeciążenie, tym większy prąd popłynie przez bezpiecznik, silniej się on wtedy rozgrzeje i szybciej przepali. Producenci w notach katalogowych swoich wyrobów (tak, bezpieczniki też mają karty katalogowe, niekiedy obszerne!) umieszczają zazwyczaj wykresy obrazujące krotność przeciążenia i czas zadziałania. Przykładowy wykres od firmy ESKA:

Szybsi i...

Ten wykres dotyczy bezpieczników tzw. szybkich. Przyjrzyjmy się mu. Jeżeli prąd zostanie przekroczony dwukrotnie (I/Irat = 2), to bezpiecznik ma zadziałać w czasie od 1s do nawet... 15min, jak podaje tabelka zamieszczona niżej. Dla czterokrotnego przeciążenia (I/Irat = 4) wieści są bardziej optymistyczne: czas zadziałania ma się zamknąć w 2s, a minimalnie może trwać 40ms. Wynika to ze specyfiki pracy takiego bezpiecznika: ma on szybko zareagować na duże przeciążenie. Te niewiele przekraczające wartość podaną na jego obudowie mają być pomijane.

...wolniejsi

Oprócz bezpieczników szybkich, które – jak widać – niekoniecznie są szybkie, są dostępne również zwłoczne. Stosuje się je w różnych miejscach, ponieważ są specjalizowane pod kątem pracy z przeciążeniami o odmiennym charakterze.

Bezpieczniki zwłoczne, z kolei, mają zadziałać (czyli przepalić się) przy niewielkim przeciążeniu, za to muszą pozostać nieczułe na krótkotrwałe skoki pobieranego prądu. Takie udary występują, przede wszystkim, na wejściu zasilacza sieciowego.

Poza nimi występują średniozwłoczne i superszybkie, nazwy mówią same za siebie.

Napięcie też ma znaczenie

Oprócz prądu (podanego w amperach [A]) i charakterystyki (T – zwłoczny, F lub brak literki - szybki), dla bezpiecznika ważne jest również maksymalne napięcie pracy. Nie może ono być wyższe od tego, które jest podane na obudowie, aby po przepaleniu się bezpiecznika łuk elektryczny pomiędzy pozostałymi fragmentami drucika został możliwie szybko wygaszony. Jeżeli tak się nie stanie, przepływ prądu będzie trwał nadal, a na dodatek to wyładowanie może spowodować pożar!

Bezpieczniki wielokrotnego użytku

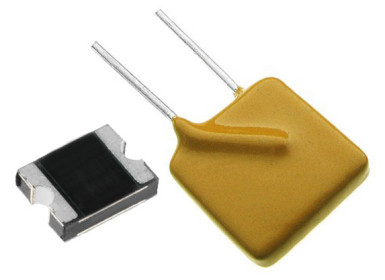

Poza jednorazowymi bezpiecznikami szklanymi, istnieją również bezpieczniki polimerowe. Są w obudowach do montażu powierzchniowego (SMD) lub przewlekanego (THT). Można je znaleźć na płytkach drukowanych, w obwodzie zabezpieczeń np. gniazd wyjściowych.

Ich cechą wspólną jest fakt, że po pewnym czasie od wystąpienia przeciążenia, same wracają do normalnej pracy. Otóż przepływ zbyt wysokiego prądu podgrzewa ich strukturę na tyle, że ich rezystancja wzrasta wielokrotnie. To nie ogranicza prądu do zera, ale do niewielkiej wartości, co wystarcza, aby zabezpieczyć chroniony obwód przed dalszymi zniszczeniami.

Jeżeli przeciążenie nie ustanie, bezpiecznik ponownie włączy zasilanie, co może doprowadzić do kolejnych uszkodzeń w układzie. Dlatego trzeba stosować je z rozwagą.
