Transmiter samochodowy - jak działa?

Transmiter samochodowy służy do przesyłania dźwięku bezpośrednio do naszego radia samochodowego. To doskonałe rozwiązanie dla osób, które często jeżdżą różnymi pojazdami lub nie mają wbudowanego wejścia liniowego w pokładowym sprzęcie audio.
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Co to jest?

Ta niewielka puszeczka zazwyczaj jest zasilana z gniazda zapalniczki - ot, typowego, jakie znajduje się wewnątrz kabiny każdego pojazdu. W środku znajduje się niewielki układ elektroniczny, a dla użytkownika może być dostępnych kilka przycisków oraz, opcjonalnie, prosty wyświetlacz.

To, czym transmiter odróżnia się od innego podobnego urządzenia - czyli ładowarki samochodowej - jest wbudowany nadajnik radiowy. Ale nie byle jaki, bowiem to urządzenie imituje prawdziwą rozgłośnię radiową. Nadawane przez nie stacje możemy odbierać na zakresie fal ultrakrótkich (UKF) z modulacją częstotliwościową (FM).

W Polsce obowiązuje standard CCIR, obejmujący zakres częstotliwości od 87,5MHz do 108MHz. Wszystkie najpopularniejsze ogólnopolskie stacje radiowe, a także mnóstwo lokalnych, nadają właśnie w tym paśmie.

Do czego to służy?

Za cenę kilkudziesięciu złotych możemy stać się posiadaczem własnego, niewielkiego nadajnika UKF FM, który z łatwością zainstalujemy w naszym samochodzie. Jego zadaniem jest nadawanie sygnału audio, który dostaje ze źródła. A co może być tym źródłem?

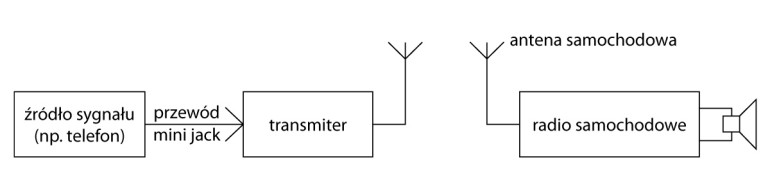

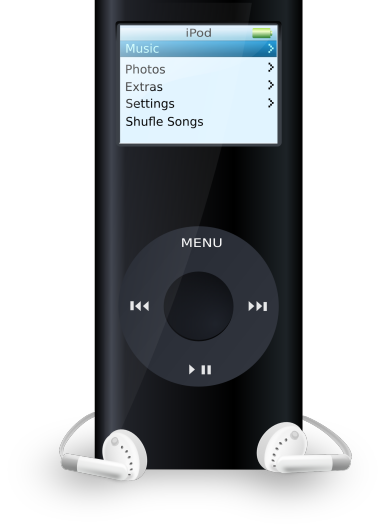

Najczęściej jest nim telefon komórkowy, ale wszelkiego rodzaju odtwarzacze MP3 czy MP4 - również. Transmiter samochodowy “otrzymuje” sygnał przesłany do niego poprzez przewód z wtykiem mini jack lub Bluetooth, po czym odpowiednio obrabia, moduluje i nadaje w sposób “zrozumiały” dla radia w samochodzie.

Możemy słuchać czego tylko chcemy, bez potrzeby zakładania słuchawek na uszy bądź wsłuchiwania się w relatywnie cichy głośnik wbudowany w telefon. Wszystko to, czego życzymy sobie w danej chwili słuchać - audiobooki, muzyka, podręczniki językowe - może być dostępne w głośnikach samochodu w naprawdę wysokiej jakości. Bez zaników, bez szumu, bez zakłóceń, również w tunelach i na odludziu.

Zasada działania

Transmiter pełni rolę pośrednika między tym, czego chcemy słuchać a tym, co doskonale nadaje się do odsłuchu - czyli wyposażeniem car audio. Sygnał audio jest przesyłany do znajdującego się w transmiterze nadajnika. Efektem jego działania jest pojawienie się nowej, silnej stacji na skali naszego radia - wystarczy włączyć wyszukiwanie lub od razu wpisać tę samą częstotliwość co ta, na której pracuje transmiter.

Niektóre proste transmitery mają odgórnie zdefiniowaną częstotliwość pracy. Wiele urządzeń posiada możliwość wyboru jednej z kilku częstotliwości fali nośnej, a nawet ustawienia dowolnej z całego zakresu obejmowanego przez standard CCIR. Można w ten sposób ustawić taką wartość, która nie będzie kolidowała z nadajnikiem pracującym w tym obszarze.

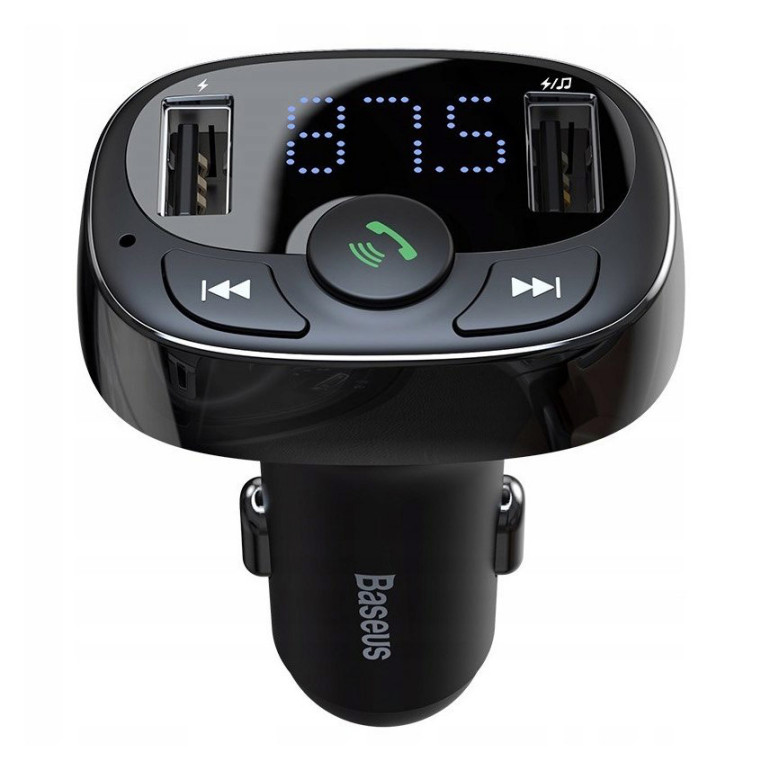

Transmiter FM Bluetooth ładowarka samochodowa 2×USB TF microSD 3.4A, Baseus T-Typed
Zobacz w sklepie avt

Uwaga na innych

Zasięg typowego transmitera samochodowego wynosi kilka metrów. To oznacza, że wysyłana przez niego fala elektromagnetyczna może być odbierana przez inne samochody, które znajdą się w pobliżu. Warto więc ustawić taką częstotliwość pracy, która nie będzie zakłócała odbioru innym użytkownikom radioodbiorników.

Nie tylko po przewodzie

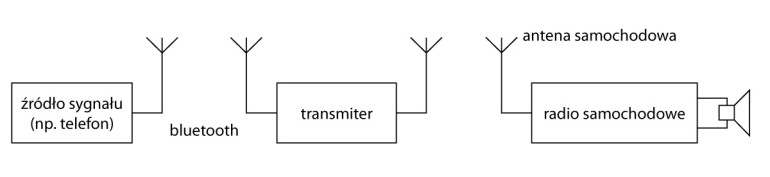

Coraz więcej transmiterów samochodowych jest wyposażonych w moduł Bluetooth. Dzięki niemu, można sparować to urządzenie z telefonem i przesyłać dźwięk bezprzewodowo. W transmiterze odpowiednie układy konwertują go na postać analogową, zrozumiałą dla nadajnika. Reszta odbywa się w ten sam sposób

Co ciekawe, niektóre transmitery tego typu umożliwiają prowadzenie rozmów telefonicznych. Na obudowie znajdują się przyciski służące do obsługi rozmów.

https://sklep.avt.pl/transmiter-samochodowy-fm-zestaw-glosnomowiacy-bt-ladowarka-usb-1a-w-jednym-fm-08bt.html

Dodatkowe funkcje

Często transmitery posiadają wbudowaną ładowarkę z wyjściem USB. Można z niej ładować telefon w trakcie jazdy, więc nawet wielogodzinne używanie go w roli źródła muzyki (na przykład, z internetowego serwisu muzycznego) nie spowoduje rozładowania jego akumulatora.

Niektóre tego typu urządzenia mają wbudowany czytnik kart SD. Niekiedy idzie to w parze z odtwarzaczem muzyki z przenośnych pamięci typu pendrive, które mają złącze USB. Mając ulubiony zestaw plików audio, telefon w ogóle nie jest potrzebny - wbudowany odtwarzacz sam sobie z nimi poradzi. Liczba obsługiwanych formatów nie jest zazwyczaj szeroka (choć i to ulega zmianom), lecz MP3 i WMA można znaleźć niemal zawsze.

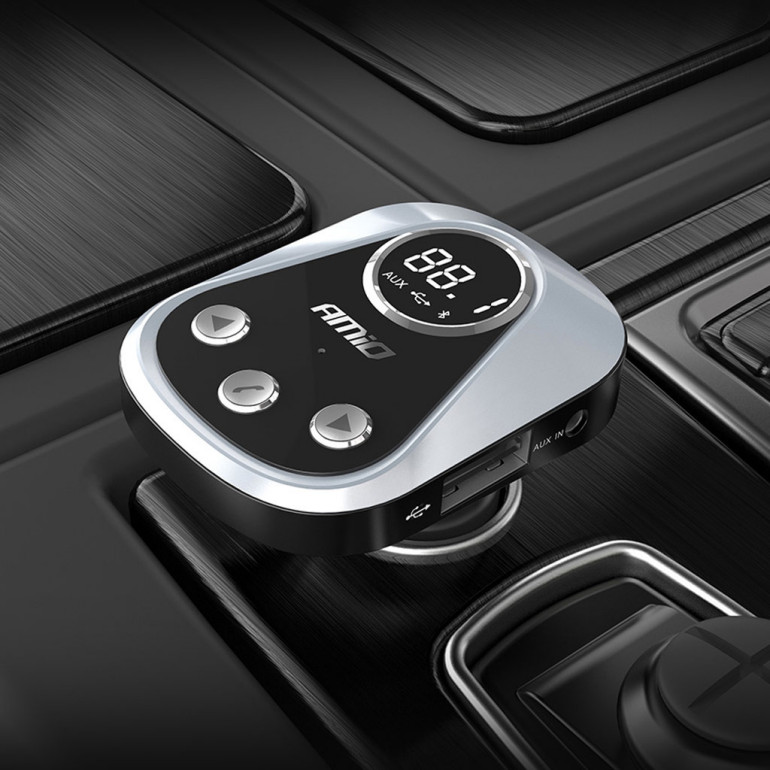

Transmiter FM MP3 Bluetooth, USB, SD
Zobacz w sklepie avt

Transmiter może mieć wbudowane różne rzeczy, nawet lokalizator! Dzięki niemu, na ekranie specjalnej aplikacji będzie można zobaczyć, gdzie pozostawiło się swój pojazd i jaki jest stan jego akumulatora.

Transmiter FM z funkcją ładowarki 2,4 A oraz lokalizacją
Zobacz w sklepie avt

Podsumowanie

Transmiter samochodowy to niewielki układ elektroniczny, który pełni rolę miniaturowego nadajnika UKF FM. Dzięki niemu, możemy swobodnie słuchać w samochodzie ulubionej muzyki lub audiobooków. Warto jednak mieć przy tym na uwadze innych kierowców, aby nie byli zmuszeni do słuchania tego samego, co my.
