Jak zarobić kabel sieciowy RJ-45?

Kabel typu skrętka, służący do łączenia urządzeń w sieci, wymaga na końcach odpowiednich wtyków. To dzięki nim możliwe jest szybkie podłączenie i odłączenie kabla od urządzenia, a także – dzięki odpowiedniej budowie – nie ograniczają one szybkości transmisji danych tym kablem. Jak poprawnie zarobić te wtyki?
Article Image
1. Repetytorium użytkowej elektroniki 2. Repetytorium użytkowej elektroniki - Oświetlenie LED pod szafkami 3. Repetytorium użytkowej elektroniki - Oświetlenie do piwnicy 4. Repetytorium użytkowej elektroniki - Sygnalizator zalania 5. Repetytorium użytkowej elektroniki - Zasilacz do układu audio 6. Repetytorium użytkowej elektroniki - Zasilacz warsztatowy 7. Jaką wkrętarkę wybrać? Na co zwrócić uwagę przy zakupie? 8. Rodzaje tranzystorów bipolarnych i unipolarnych 9. Jak podłączyć taśmy LED 10. Inteligentny dom - wszystko co powinieneś wiedzieć o systemach SMART HOME 11. Jak podłączyć prostownik do akumulatora (ładowanie) 12. Drukarki 3D - budowa i zasada działania 13. Jak prawidłowo zarobić kabel antenowy? 14. Jaki czujnik czadu wybrać i gdzie najlepiej zamontować? 15. Programowanie mikrokontrolerów - o czym należy wiedzieć na początek? 16. Oscyloskop cyfrowy - jaki wybrać? 17. Co to jest barometr i jak działa? 18. Jaki wykrywacz metali kupić? Na co zwracać uwagę przy wyborze? 19. Jak działa sieć 5G i jakie daje możliwości? 20. Diody LED - napięcie diod o różnych kolorach 21. Jaki kompresor samochodowy kupić? 22. Czujniki parkowania - jakie wybrać? 23. Jak ustawić antenę do odbioru naziemnej TV DVB-T? 24. Co to jest rezystor (opornik) i jak działa? 25. Jakie są typy i rodzaje bezpieczników? 26. Co to jest układ scalony i jak działa? 27. Jak zmierzyć napięcie akumulatora miernikiem? 28. Jak zarobić kabel sieciowy RJ-45? 29. Lutowanie - jak lutować kable poprawnie? 30. Arduino - co to jest i jak zacząć? 31. Raspberry pi - co to jest, do czego służy, jak zacząć? 32. Do czego służą kondensatory - zasada działania 33. Co to jest bezpiecznik i jak działa? 34. Jak dobrać i wymienić bezpiecznik? 35. Rodzaje kondensatorów, ich oznaczenia i budowa 36. Kalafonia - co to jest? do czego służy? jak używać? 37. Przewodniki prądu - co przewodzi prąd, a co nie? 38. Jaka latarka czołowa sprawdzi się najlepiej? 39. Jak działa płytka stykowa (prototypowa)? 40. Jakie ogniwa 18650 wybrać i gdzie kupić akumulatorki? 41. Jaki powerbank wybrać? Czym kierować się przy kupnie? 42. Raspberry Pi czy Arduino? Co wybrać? 43. Pierwsze Prawo Kirchhoffa - przepływ prądu w obwodzie elektrycznym 44. Rezonator kwarcowy - schemat, oznaczenia i zastosowanie 45. Drugie Prawo Kirchhoffa - bilans spadku napięć w zamkniętym obwodzie elektrycznym 46. Do czego służy przedwzmacniacz? 47. Wzmacniacze audio - schematy i działanie 48. Co to jest kinematyka? Wzory kinematyki 49. Jaka ładowarka samochodowa będzie najlepsza? 50. Woltomierz - jak podłączyć i do czego służy? 51. Zasilacz laboratoryjny - jaki wybrać, do czego służy i jak użytkować? 52. Jaki magnes neodymowy kupić? 53. Jaki dron wybrać na początek, na co zwrócić uwagę przy kupnie? 54. Jaki filament wybrać - rodzaje filamentów do drukarek 3d 55. Co to jest termistor - zasada działania, jak dobierać? 56. Lokalizator GPS do samochodu - gdzie i jak zamontować? 57. Transmiter samochodowy - jak działa? 58. Jak działa ładowarka indukcyjna i jak nią ładować? 59. Jaki oczyszczacz powietrza wybrać? 60. Silniki prądu stałego - budowa, zastosowanie i zasada działania 61. Co to jest triak - jak go sprawdzić i jak działa? 62. Co to jest tranzystor MOSFET - jak działa, jak sprawdzać? 63. Izopropanol - do czego służy i gdzie kupić? 64. Co to jest tranzystor, jak działa i za co odpowiada? 65. Co to jest Transformator i jak działa? 66. Potencjometr obrotowy - schemat, podłączenie i zasada działania 67. Fotorezystor - charakterystyka, zastosowanie i zasada działania 68. Jak dobrać rezystor do diody? 69. Co to jest Tyrystor i do czego służy? 70. Jakie kable rozruchowe wybrać do samochodu? 71. Jaki miernik grubości lakieru kupić? 72. Pomiar jakości powietrza - jak sprawdzić jakość powietrza w domu i na zewnątrz? 73. Języki programowania sterowników PLC 74. Czym jest napięcie i natężenie prądu? 75. Reguła prawej dłoni, czyli ruch przewodnika w polu magnetycznym 76. Co to jest Bluetooth i jak działa? 77. Co to jest silnik krokowy - zasada działania i przeznaczenie 78. Jaką stację pogodową wybrać? Odpowiadamy czym kierować się przy kupnie 79. Jak działa przekaźnik? 80. Sterowniki PLC co to jest? Jakie jest ich zastosowanie i budowa? 81. Radiator i wentylator - czym są i jak działają? 82. Antena samochodowa - jaką wybrać? 83. Podłączenie czujnika ruchu 84. Czujnik ruchu - zasada działania 85. Wszelakie zastosowanie druku 3D - ogromny potencjał 86. Jaką drukarkę 3D kupić? - na co zwracać uwagę przy wyborze 87. Czyszczenie elektroniki - czym czyścić sprzęt elektroniczny? 88. Wytrawianie płytek drukowanych (PCB) - wszystko co powinieneś wiedzieć! 89. Jak sprawdzić tyrystor - opis jego działania 90. Transoptory - zastosowanie i zasada działania 91. Jak działa stabilizator napięcia i do czego służy? 92. Jak wymienić bezpiecznik w samochodzie? 93. Rodzaje regulatorów napięcia 94. Dioda prostownicza - charakterystyka, oznaczenia, budowa 95. Jaki wzmacniacz dźwięku wybrać? 96. Bramki logiczne - symbole i zastosowanie 97. Jakie przewody (kable) do głośników dobrać? 98. Do czego służy myjka ultradźwiękowa oraz zasada działania. Czego nie można myć? 99. Oscyloskop - co to jest i do czego służy? 100. Rodzaje czujników ruchu
Rozwiń cały spis treści Zwiń spis treści

Specjalna budowa

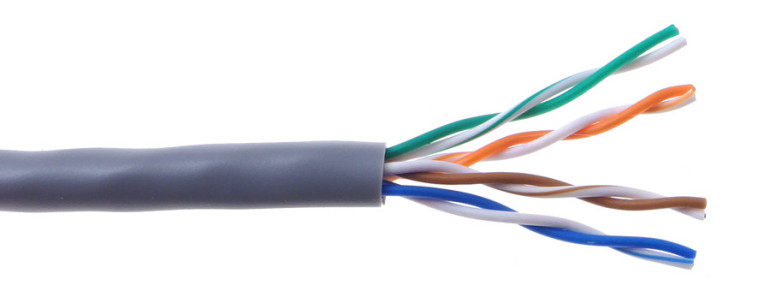

Tego typu kabel (zwany UTP lub LAN) zawiera w środku cztery pary żył, czyli w sumie osiem pojedynczych przewodów. Pary są skręcone ze sobą, co ma niebagatelne znaczenie dla całej transmisji. Przy przewodach ułożonych luźno, uzyskanie tak wysokiej szybkości przesyłu informacji oraz zasięgu, nie byłoby możliwe. Ich skręcenie też nie jest przypadkowe!

Od czego zacząć?

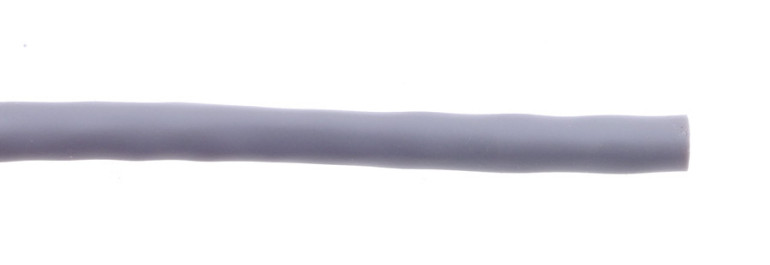

Po ułożeniu kabla na swoim miejscu, można przystąpić do zarabiania końcówek. Najpierw jednak należy upewnić się, że końcówka kabla, którą chcemy zarabiać, jest równo ucięta i wolna od pyłu, piachu i innych zanieczyszczeń. Mogły się powbijać w koniec kabla podczas przepychania go przez otwory w ścianach lub kiedy leżał rozłożony na podłodze. Warto uciąć 1-2cm przewodu, aby uzyskać czyste, równe zakończenie.

Usunięcie izolacji

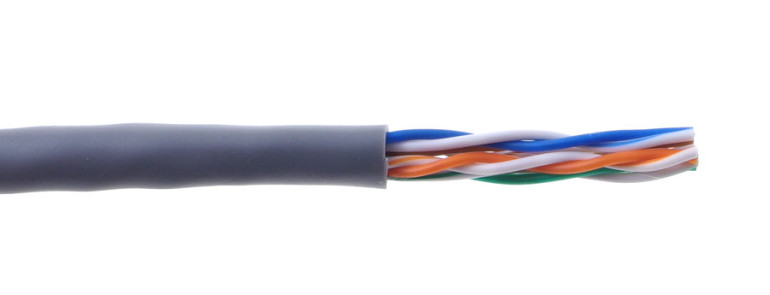

Jeżeli koniec jest już równy i czysty, należy zdjąć izolację na dystansie ok. 20mm. Najlepiej zrobić to poprzez nacięcie izolacji dookoła, a następnie ściągnięcie jej palcami. Jednak należy to zrobić z dużą dozą ostrożności, aby nożykiem nie poprzecinać cienkich przewodzików wewnątrz kabla lub ich izolacji. Jeżeli kabel ma ekran w postaci oplotu z cienkich drucików, należy go odwinąć na tym fragmencie, ale nie ucinać.

Ułożenie żył

Następnie należy rozwinąć poszczególne pary i wyprostować palcami wszystkie żyły, aby nie były pofalowane. Jeżeli pary są ekranowane folią aluminiową, trzeba ją zerwać z każdej z nich. Kolejnym zadaniem, wymagającym nieco cierpliwości, jest ułożenie żył według kolorów ich izolacji:

  1. Pomarańczowo - biały
  2. Pomarańczowy
  3. Zielono - biały
  4. Niebieski
  5. Niebiesko - biały
  6. Zielony
  7. Brązowo - biały
  8. Brązowy

(standard EIA/TIA568B)

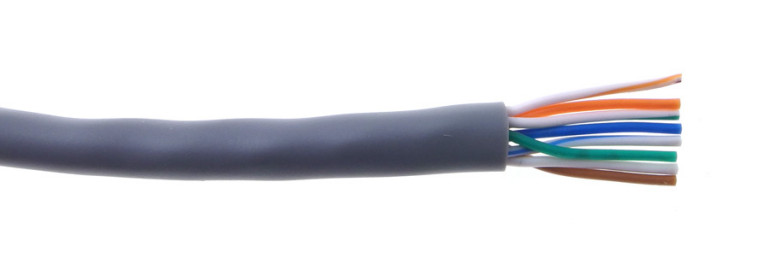

Tak to wygląda po poukładaniu i przycięciu żył na długość ok. 13 mm:

Kiedy komputery mają być połączone bezpośrednio między sobą, bez pośrednictwa routera, należy wykonać kabel tzw. skrosowany. Na jednym końcu przewody mają być ułożone jak pokazano wyżej, a na drugim końcu ich kolejność musi być inna. Nie ma znaczenia, przy której wtyczce zostanie to wykonane.

  1. Zielono - biały
  2. Zielony
  3. Pomarańczowo - biały
  4. Niebieski
  5. Niebiesko - biały
  6. Pomarańczowy
  7. Brązowo - biały
  8. Brązowy

(standard EIA/TIA568A)

Nałożenie wtyku

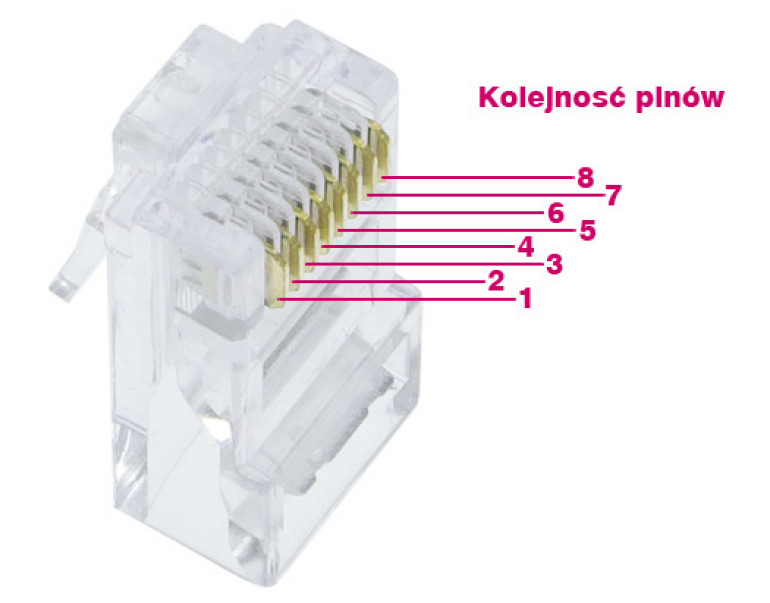

Poukładane żyły należy wsunąć do odpowiednich przegródek we wtyku 8P8C (zwanym też RJ45). Pin nr 1 to pierwszy pin od lewej strony patrząc na wtyczkę od strony pinów:

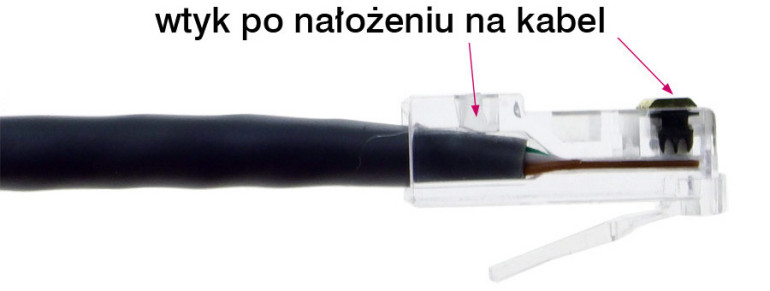

Wszystkie żyły powinny dotrzeć do końca wtyku, równo, bez wyginania się czy załamywania. Jeżeli tak nie jest, należy wysunąć kabel z wtyku, poprawić ułożenie żył i wsunąć go ponownie.

Zaciśnięcie

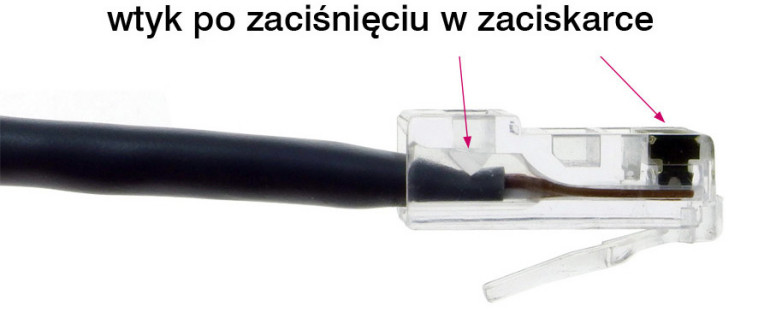

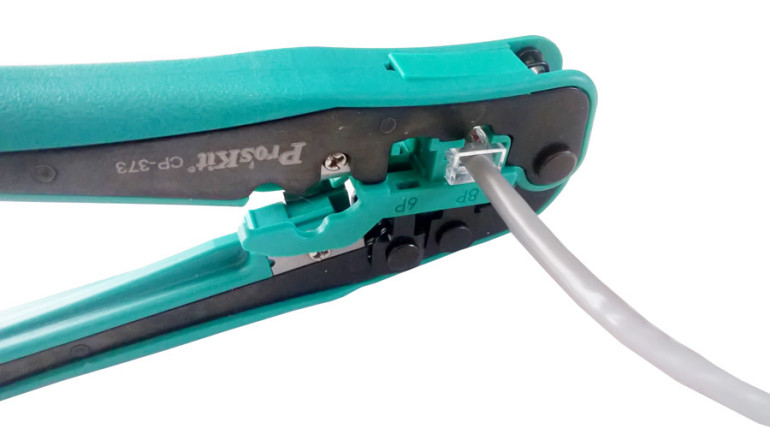

Poprawnie nałożona wtyczka wymaga zaciśnięcia. Można to zrobić specjalną, ręczną zaciskarką, której zadaniem jest równomierne wgniecenie złotych blaszek wtyku w poszczególne żyły. Koszt tego urządzenia nie jest wysoki, zaczyna się od kilkunastu złotych. Dużą zaletą użycia takiego przyrządu jest rozłożenie siły na wszystkie blaszki, co minimalizuje ryzyko pęknięcia wtyku lub niedociśnięcie którejś z blaszek.

Niektórzy do zaciskania tych wtyków używają cienkiego śrubokręta oraz niewielkiego młotka. Śrubokręt ustawia się na blaszce, po czym delikatnie dobija go młotkiem – i tak 8 razy. Nie jest to zalecana metoda, ponieważ nie wiemy, z jaką siłą dana blaszka została wciśnięta. Jeżeli śrubokręt przekrzywi się podczas tego procesu, może zostać zniszczony wtyk, więc wszystkie nasze wysiłki pójdą na marne.

Inne rodzaje wtyków

Niektóre wtyki zawierają niewielką prowadnicę, którą nakłada się na żyły po ich ułożeniu. Zawiera osiem równo ułożonych otworków, przez które przekłada się żyły. Podczas wkładania ich do wtyku, nie mają tendencji do rozchodzenia się na boki.

Zaciskanie wtyków ekranowanych, na przykład dla sieci kategorii 6, nie różni się wiele od zwykłych, wykonanych jedynie z przezroczystego tworzywa sztucznego. Odwinięty uprzednio na bok ekran, po ułożeniu poszczególnych żyłek należy rozłożyć równo na izolacji przewodu. Po zaciśnięciu blaszek wtyku, trzeba zacisnąć uchwyt ekranu. Należy to zrobić zaciskarką, jeżeli ma taką funkcję; ostatecznie kombinerkami, ale to małoprofesjonalne rozwiązanie problemu.
