Interfejs XBee z Arduino

Kompletny poradnik, pokazujący krok po kroku jak połączyć moduł XBee z Arduino.
Article Image
1. Praktyczny Kurs Arduino - przewodnik po artykułach składających się na kurs 2. Czym jest Arduino? 3. Porównanie Arduino z Raspberry Pi 4. Instalacja sterownika Arduino w systemie Windows 5. Generowanie pliku hex w Arduino 6. Jak wgrać bootloader w Atmega328? 7. Rozpoczęcie pracy z oprogramowaniem Arduino 8. Rozpoczęcie programowania w Arduino 9. Programowe resetowanie Arduino 10. Wprowadzenie do Arduino UNO 11. Wprowadzenie do Arduino NANO 12. Wprowadzenie do Arduino Pro Mini 13. Wprowadzenie do Arduino Mega 2560 14. Wprowadzenie do Arduino Due 15. Wprowadzenie do Arduino Lilypad 16. Wprowadzenie do ATmega328 17. Biblioteka Arduino dla Proteusa 18. Projekt płytki drukowanej Arduino UNO dla Proteus ARES 19. Biblioteka Arduino Lilypad dla Proteusa 20. Odczyt z portu szeregowego Arduino 21. Projektowanie układów LCD z Arduino 22. Łączenie klawiatury z Arduino 23. Wartość ADC na LCD przy użyciu Arduino 24. Symulacja czujnika ultradźwiękowego w Proteusie 25. Połączenie czujnika ultradźwiękowego z Arduino 26. Wiele czujników ultradźwiękowych z Arduino 27. Czujnik temperatury 18B20 z Arduino 28. Jak używać 18B20 w Proteus ISIS? 29. Łączenie LM35 z Arduino w Proteusie 30. Współpraca siedmiosegmentowego wyświetlacza z Arduino w Proteusie 31. Łączenie czujnika PIR z Arduino 32. Współpraca czujnika płomienia z Arduino 33. Interfejs NRF24L01 z Arduino 34. NRF24L01+ i Arduino - Response Timed Out 35. Połączenie RFID RC522 z Arduino 36. Komunikacja Bluetooth z Arduino przy użyciu HC05 37. Sterowanie serwomotorem za pomocą Arduino w Proteusie 38. Projekt sterowania sygnalizacją świetlną przy użyciu Arduino 39. Przewijanie tekstu na matrycy LED 8×8 z użyciem Arduino 40. Inteligentny system oszczędzania energii 41. Komunikacja USB pomiędzy Androidem i Arduino 42. Automatyka domowa z użyciem XBee i Arduino 43. Domowy system bezpieczeństwa oparty na GSM 44. Wysyłanie SMS-ów za pomocą Arduino UNO i SIM900 45. Odbieranie SMS-ów za pomocą komend AT przy użyciu Arduino 46. Projekt rozpoznawania głosu przy użyciu EasyVR Shield 47. Rozpoczęcie pracy z programem EasyVR Commander 48. Połączenie EasyVR z Arduino UNO 49. Błąd szkolenia - niepowodzenie rozpoznawania w EasyVR 50. Połączenie XBee z komputerem 51. Wprowadzenie do modułu XBee 52. Interfejs XBee z Arduino 53. Rozpoczęcie pracy z kamerą Pixy 54. Jak zainstalować oprogramowanie kamery Pixy - PixyMon 55. Aktualizacja firmware kamery Pixy do najnowszej wersji 56. Jak wytrenować kamerę Pixy za pomocą komputera 57. Sterowanie kierunkiem obrotu silnika prądu stałego za pomocą Arduino 58. Sterowanie prędkością obrotów silnika prądu stałego za pomocą Arduino
Rozwiń cały spis treści Zwiń spis treści

Dziś podzielę się nowym projektem, którym jest Interfejs XBee z Arduino. W moich poprzednich poradnikach z serii XBee, mieliśmy najpierw do czynienia z wprowadzeniem do modułu XBee, a następnie również omówiliśmy jak połączyć moduł XBee z komputerem. Teraz wszyscy jesteśmy zaznajomieni z modułem XBee i można łatwo zabrać się za interfejs XBee z Arduino. W poprzednim poradniku widzieliśmy, że moduł XBee działa na protokole szeregowym, więc musimy użyć pinów szeregowych płytki Arduino UNO.

Jeśli chcemy użyć jakiegokolwiek innego mikrokontrolera to nie będzie to wielkim problemem. Wystarczy zobaczyć jak przebiega programowanie i przekonwertować je na język użytego mikrokontrolera np. mikrokontrolerów PIC lub 8051. W razie pytań, można się ze mną skontaktować lub zapytać w komentarzach. Zacznijmy więc od interfejsu XBee z Arduino.

Interfejs XBee z Arduino

Przede wszystkim należy wykonać interfejs XBee Arduino.

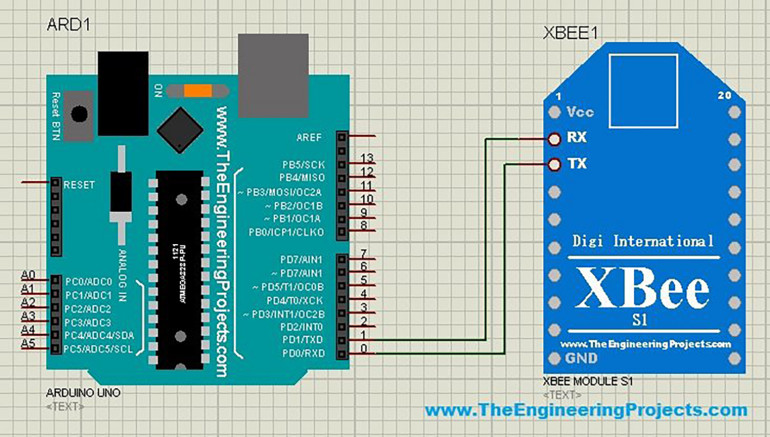

Tak więc, aby to zrobić musimy podłączyć Pin #2 i Pin #3 XBee z Tx i Rx Arduino i Pin #1 do 3,3 V Arduino oraz Pin #10 do masy Arduino jak pokazano na poniższym rysunku:

Uwaga: Nie lutujemy pinów XBee bezpośrednio do Arduino, ponieważ może to uszkodzić XBee. Można kupić XBee Shield (nakładkę) dla Arduino.

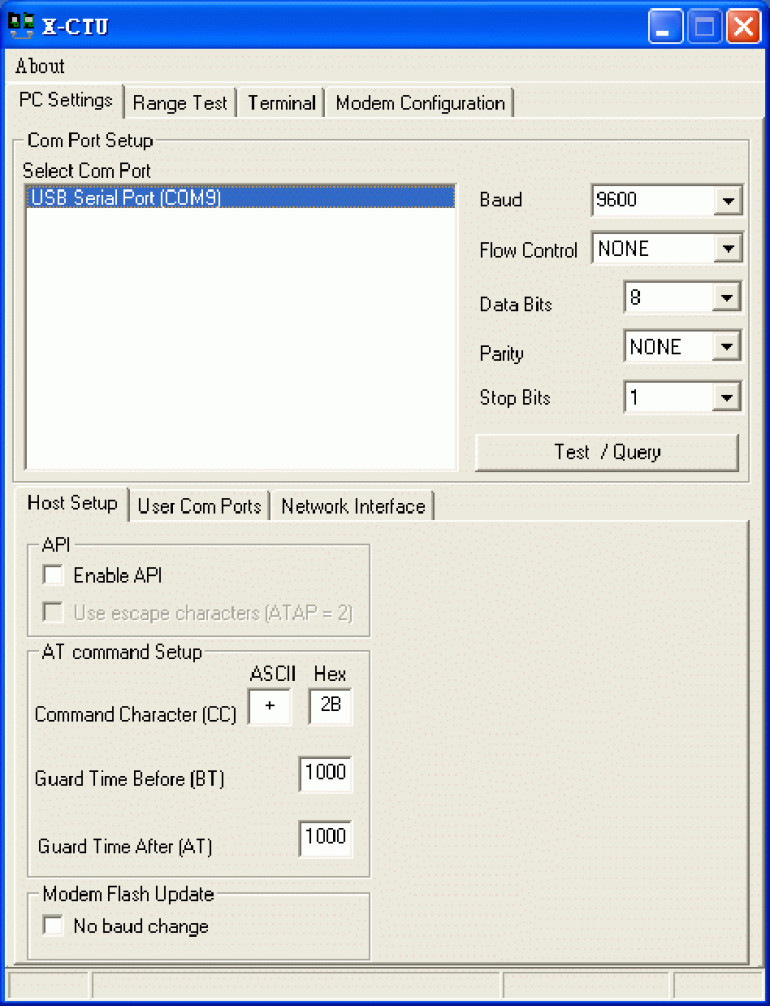

Teraz najpierw należy uruchomić oprogramowanie X-Ctu i skonfigurować XBee tak jak to robiliśmy w ostatnim poradniku tj. podłączanie modułu XBee do komputera.

Następnie podłączamy nasze XBees do dwóch płytek Arduino i używamy poniższego kodu:

int b1 = 2;
int b2 = A3;int mode1 = A4;
int mode2 = A5;void setup()
{
Serial.begin(9600);
delay(100);
pinMode(b1,OUTPUT);digitalWrite(b1, LOW);

pinMode(b2,INPUT_PULLUP);
pinMode(mode1,INPUT_PULLUP);
pinMode(mode2,INPUT_PULLUP);

}

void loop()
{
if (Serial.available() > 0)
{
delay(500);
Serial.print("+++"); delay(1000);
Serial.print("rnATDL1"); delay(100);
Serial.print("rnATCN"); delay(100);
Serial.print("A");
}

}

Teraz dodajmy ten kod do jednej z naszych płytek Arduino i prosty kod odbierający na drugim Arduino.

Teraz za każdym razem, gdy naciśniemy przycisk, na drugiej płytce Arduino pojawi się A.

Można to zmienić na cokolwiek innego, a po drugiej stronie można zrobić wszystko dodając warunek.

To wszystko na dzisiaj. Mam nadzieję, że poradnik połączenia XBee z Arduino się podobał. Wkrótce podzielę się kolejnymi projektami dotyczącymi interfejsu XBee z Arduino. W wypadku zaistnienia problemów, można pytać w komentarzach.

Wykaz elementów
Ilość
Symbol
Nazwa/opis/gdzie kupić

Artykuł XBee Arduino Interfacing opracowano w wersji polskiej na podstawie współpracy z portalem www.theengineeringprojects.com.
