Współpraca czujnika płomienia z Arduino

Article Image
Kompletny poradnik, krok po kroku pokazujący połączenie czujnika płomienia z Arduino.
1. Praktyczny Kurs Arduino - przewodnik po artykułach składających się na kurs 2. Czym jest Arduino? 3. Porównanie Arduino z Raspberry Pi 4. Instalacja sterownika Arduino w systemie Windows 5. Generowanie pliku hex w Arduino 6. Jak wgrać bootloader w Atmega328? 7. Rozpoczęcie pracy z oprogramowaniem Arduino 8. Rozpoczęcie programowania w Arduino 9. Programowe resetowanie Arduino 10. Wprowadzenie do Arduino UNO 11. Wprowadzenie do Arduino NANO 12. Wprowadzenie do Arduino Pro Mini 13. Wprowadzenie do Arduino Mega 2560 14. Wprowadzenie do Arduino Due 15. Wprowadzenie do Arduino Lilypad 16. Wprowadzenie do ATmega328 17. Biblioteka Arduino dla Proteusa 18. Projekt płytki drukowanej Arduino UNO dla Proteus ARES 19. Biblioteka Arduino Lilypad dla Proteusa 20. Odczyt z portu szeregowego Arduino 21. Projektowanie układów LCD z Arduino 22. Łączenie klawiatury z Arduino 23. Wartość ADC na LCD przy użyciu Arduino 24. Symulacja czujnika ultradźwiękowego w Proteusie 25. Połączenie czujnika ultradźwiękowego z Arduino 26. Wiele czujników ultradźwiękowych z Arduino 27. Czujnik temperatury 18B20 z Arduino 28. Jak używać 18B20 w Proteus ISIS? 29. Łączenie LM35 z Arduino w Proteusie 30. Współpraca siedmiosegmentowego wyświetlacza z Arduino w Proteusie 31. Łączenie czujnika PIR z Arduino 32. Współpraca czujnika płomienia z Arduino 33. Interfejs NRF24L01 z Arduino 34. NRF24L01+ i Arduino - Response Timed Out 35. Połączenie RFID RC522 z Arduino 36. Komunikacja Bluetooth z Arduino przy użyciu HC05 37. Sterowanie serwomotorem za pomocą Arduino w Proteusie 38. Projekt sterowania sygnalizacją świetlną przy użyciu Arduino 39. Przewijanie tekstu na matrycy LED 8×8 z użyciem Arduino 40. Inteligentny system oszczędzania energii 41. Komunikacja USB pomiędzy Androidem i Arduino 42. Automatyka domowa z użyciem XBee i Arduino 43. Domowy system bezpieczeństwa oparty na GSM 44. Wysyłanie SMS-ów za pomocą Arduino UNO i SIM900 45. Odbieranie SMS-ów za pomocą komend AT przy użyciu Arduino 46. Projekt rozpoznawania głosu przy użyciu EasyVR Shield 47. Rozpoczęcie pracy z programem EasyVR Commander 48. Połączenie EasyVR z Arduino UNO 49. Błąd szkolenia - niepowodzenie rozpoznawania w EasyVR 50. Połączenie XBee z komputerem 51. Wprowadzenie do modułu XBee 52. Interfejs XBee z Arduino 53. Rozpoczęcie pracy z kamerą Pixy 54. Jak zainstalować oprogramowanie kamery Pixy - PixyMon 55. Aktualizacja firmware kamery Pixy do najnowszej wersji 56. Jak wytrenować kamerę Pixy za pomocą komputera 57. Sterowanie kierunkiem obrotu silnika prądu stałego za pomocą Arduino 58. Sterowanie prędkością obrotów silnika prądu stałego za pomocą Arduino 59. Sterowanie kierunkiem obrotu silnika krokowego za pomocą Arduino 60. Sterowanie prędkością obrotów silnika krokowego za pomocą Arduino 61. Pobieranie danych z serwera internetowego za pomocą Arduino Wi-Fi 62. Wprowadzenie do Arduino YUN 63. Dostęp do serwera Linux Arduino YUN za pomocą Putty
Rozwiń cały spis treści Zwiń spis treści

Witajcie przyjaciele, mam nadzieję, że wszyscy macie się dobrze i w swoim życiu dużo zabawy. Dzisiaj podzielę się nowym poradnikiem, który dotyczy współpracy czujnika płomienia z Arduino. Niedawno opublikowałem poradnik, w którym podzieliłem się biblioteką czujników płomienia dla Proteusa. Teraz w tym poradniku użyję biblioteki czujnika płomienia i połączę go z Arduino. Tak więc, jeśli nie pobrałeś tego pliku, sugeruję pobrać rzeczoną bibliotekę czujnika płomienia, abyś mógł łatwo symulować ów czujnik płomienia w Proteusie.

Dzisiaj przedstawiam interfejs czujnika płomienia z Arduino, ale wkrótce opublikuję również poradnik dotyczący interfejsu czujnika płomienia z mikrokontrolerem PIC. Jeśli macie jakieś pytania to zadajcie je w komentarzach. Poniżej podałem również plik symulacji i kod programistyczny do pobrania. Polecam jednak samodzielne zaprojektowanie tego projektu, abyś mógł popełniać błędy i uczyć się na nich. Zacznijmy więc od połączenia czujnika płomienia z Arduino:

Współpraca czujnika płomienia z Arduino

Możesz pobrać kompletną symulację Proteusa wraz z kodem programowania Arduino - link na końcu artykułu.

Teraz sami zaprojektujmy go w Proteusie.

Więc, po pierwsze, pobierz bibliotekę czujnika płomienia dla Proteusa, a także bibliotekę Arduino dla Proteusa

Kolejna biblioteka, której będziesz potrzebował, to nowa biblioteka LCD dla Proteusa

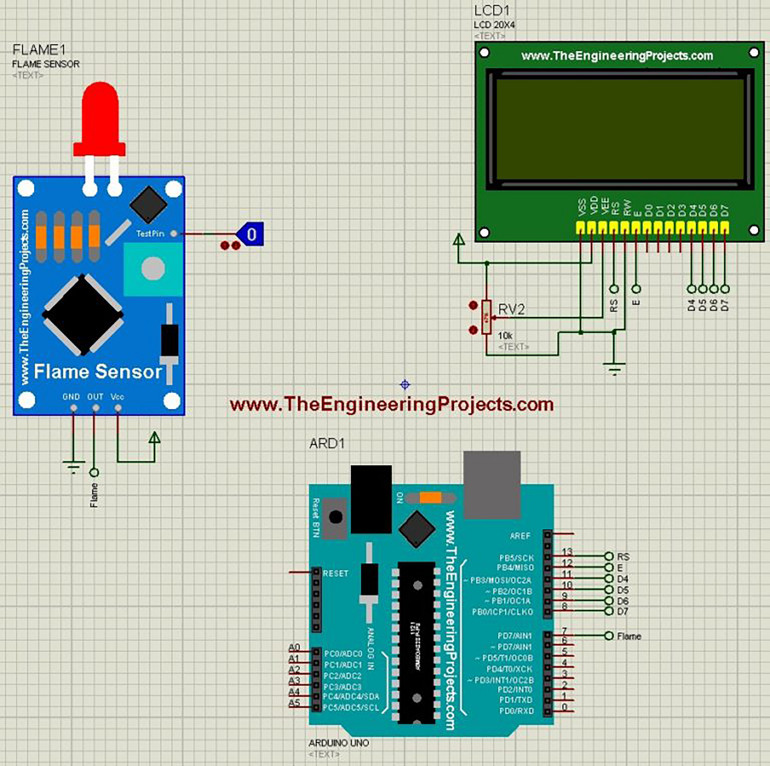

Teraz zaprojektuj małą symulację, jak pokazano na poniższym rysunku:

Teraz zaprojektuj mały kod Arduino, jak podano poniżej:

#include <LiquidCrystal.h>
LiquidCrystal lcd(13, 12, 11, 10, 9, 8);
int Flame = 7;
void setup() {
  Serial.begin(9600);
  pinMode(Flame, INPUT_PULLUP);
  lcd.begin(20, 4);
  lcd.setCursor(0,0);
  lcd.print("Flame : ");
  lcd.setCursor(1,2);
  lcd.print("www.TheEngineering");
  lcd.setCursor(4,3);
  lcd.print("Projects.com");
}

void loop() {
  if(digitalRead(Flame) == HIGH){lcd.setCursor(8,0);lcd.print("Detected    ");}
  if(digitalRead(Flame) == LOW ){lcd.setCursor(8,0);lcd.print("Not Detected");}
}

Dodaj ten kod do swojego oprogramowania Arduino i skompiluj go, aby otrzymać plik Hex z oprogramowania Arduino

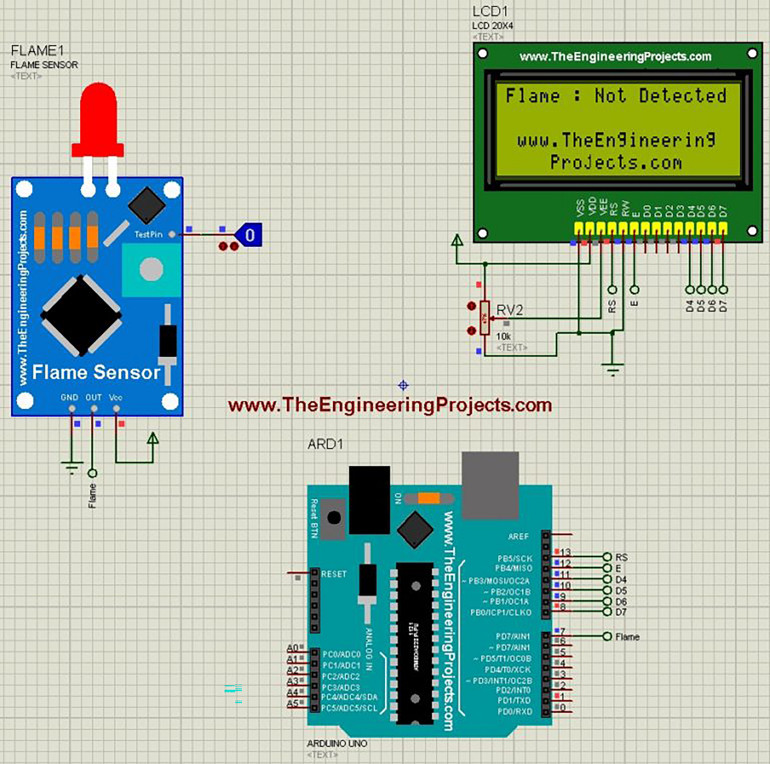

Wgraj ten plik hex do swojej symulacji, a następnie uruchom symulację i jeśli wszystko pójdzie dobrze, otrzymasz coś, co przypomina to, co pokazano na poniższym rysunku:

Na powyższym rysunku widać, że czujnik jest wyłączony, dlatego na wyświetlaczu ciekłokrystalicznym jest napisane, że nie wykryto dymu.

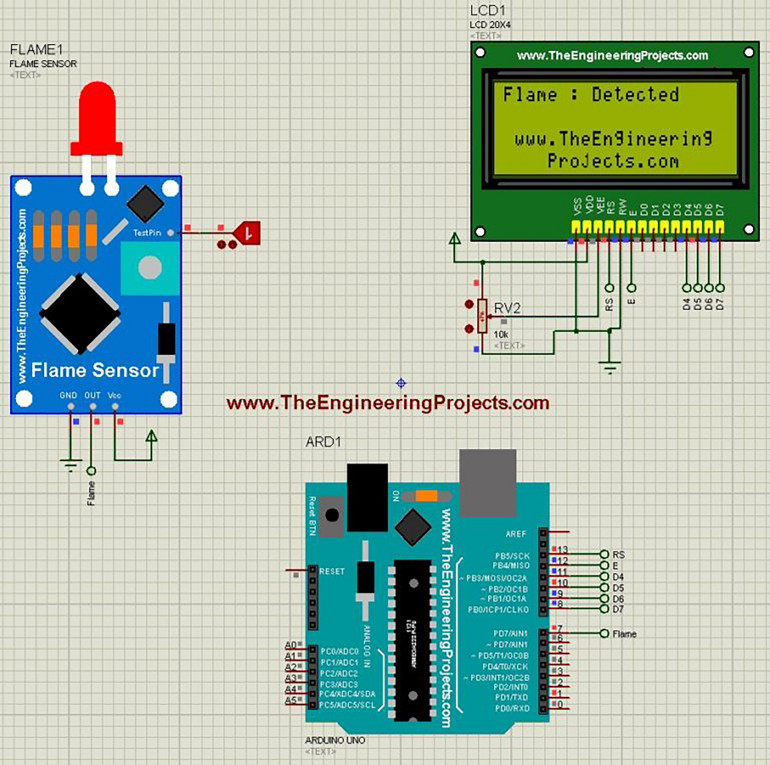

Teraz wprowadźmy płomień, klikając Logic State na Flame Sensor, a zobaczysz poniższe wyniki:

Na powyższym rysunku widać, że po wykryciu płomienia na LCD pojawia się informacja, że płomień został wykryty.

W ten sposób możemy w prosty sposób zasymulować działanie czujnika płomienia z Arduino.

Wyjaśniłem ten projekt szczegółowo w dołączonym filmie.

To wszystko na dzisiaj.

Mam nadzieję, że spodobał ci się ten projekt i teraz możesz łatwo połączyć swój czujnik płomienia z Arduino w Proteus ISIS.

Wykaz elementów
Ilość
Symbol
Nazwa/opis/gdzie kupić
Wideo
Do pobrania
Download icon Pobierz symulację Proteusa wraz z kodem programowania Arduino

Artykuł Interfacing of Flame Sensor with Arduino opracowano w wersji polskiej na podstawie współpracy z portalem www.theengineeringprojects.com.
