Projektowanie układów LCD z Arduino

Kompletny samouczek objaśniający krok po kroku projektowanie układów LCD z Arduino w Proteus ISIS.
Article Image
1. Praktyczny Kurs Arduino - przewodnik po artykułach składających się na kurs 2. Czym jest Arduino? 3. Porównanie Arduino z Raspberry Pi 4. Instalacja sterownika Arduino w systemie Windows 5. Generowanie pliku hex w Arduino 6. Jak wgrać bootloader w Atmega328? 7. Rozpoczęcie pracy z oprogramowaniem Arduino 8. Rozpoczęcie programowania w Arduino 9. Programowe resetowanie Arduino 10. Wprowadzenie do Arduino UNO 11. Wprowadzenie do Arduino NANO 12. Wprowadzenie do Arduino Pro Mini 13. Wprowadzenie do Arduino Mega 2560 14. Wprowadzenie do Arduino Due 15. Wprowadzenie do Arduino Lilypad 16. Wprowadzenie do ATmega328 17. Biblioteka Arduino dla Proteusa 18. Projekt płytki drukowanej Arduino UNO dla Proteus ARES 19. Biblioteka Arduino Lilypad dla Proteusa 20. Odczyt z portu szeregowego Arduino 21. Projektowanie układów LCD z Arduino 22. Łączenie klawiatury z Arduino 23. Wartość ADC na LCD przy użyciu Arduino 24. Symulacja czujnika ultradźwiękowego w Proteusie 25. Połączenie czujnika ultradźwiękowego z Arduino 26. Wiele czujników ultradźwiękowych z Arduino 27. Czujnik temperatury 18B20 z Arduino 28. Jak używać 18B20 w Proteus ISIS? 29. Łączenie LM35 z Arduino w Proteusie 30. Współpraca siedmiosegmentowego wyświetlacza z Arduino w Proteusie 31. Łączenie czujnika PIR z Arduino 32. Współpraca czujnika płomienia z Arduino 33. Interfejs NRF24L01 z Arduino 34. NRF24L01+ i Arduino - Response Timed Out 35. Połączenie RFID RC522 z Arduino 36. Komunikacja Bluetooth z Arduino przy użyciu HC05 37. Sterowanie serwomotorem za pomocą Arduino w Proteusie 38. Projekt sterowania sygnalizacją świetlną przy użyciu Arduino 39. Przewijanie tekstu na matrycy LED 8×8 z użyciem Arduino 40. Inteligentny system oszczędzania energii 41. Komunikacja USB pomiędzy Androidem i Arduino 42. Automatyka domowa z użyciem XBee i Arduino 43. Domowy system bezpieczeństwa oparty na GSM 44. Wysyłanie SMS-ów za pomocą Arduino UNO i SIM900 45. Odbieranie SMS-ów za pomocą komend AT przy użyciu Arduino 46. Projekt rozpoznawania głosu przy użyciu EasyVR Shield 47. Rozpoczęcie pracy z programem EasyVR Commander 48. Połączenie EasyVR z Arduino UNO 49. Błąd szkolenia - niepowodzenie rozpoznawania w EasyVR 50. Połączenie XBee z komputerem 51. Wprowadzenie do modułu XBee 52. Interfejs XBee z Arduino 53. Rozpoczęcie pracy z kamerą Pixy 54. Jak zainstalować oprogramowanie kamery Pixy - PixyMon 55. Aktualizacja firmware kamery Pixy do najnowszej wersji 56. Jak wytrenować kamerę Pixy za pomocą komputera 57. Sterowanie kierunkiem obrotu silnika prądu stałego za pomocą Arduino 58. Sterowanie prędkością obrotów silnika prądu stałego za pomocą Arduino 59. Sterowanie kierunkiem obrotu silnika krokowego za pomocą Arduino 60. Sterowanie prędkością obrotów silnika krokowego za pomocą Arduino 61. Pobieranie danych z serwera internetowego za pomocą Arduino Wi-Fi 62. Wprowadzenie do Arduino YUN 63. Dostęp do serwera Linux Arduino YUN za pomocą Putty
Rozwiń cały spis treści Zwiń spis treści

Witam wszystkich!

Dzisiaj mam zamiar opisać projektowanie układów LCD z Arduino w Proteus ISIS.

W moim poprzednim tutorialu opisałem sposób korzystania z biblioteki Arduino w Proteusie. Korzystając z tej biblioteki, można łatwo przetestować kod Arduino w Proteusie, aby sprawdzić, czy działa, czy nie. Jeśli nie przeczytałeś tego posta, to przed rozpoczęciem przeczytaj go, ponieważ bez dodania biblioteki Arduino nie będzie można go używać w Proteusie. Wracając do dzisiejszego postu, ponieważ dodaliśmy bibliotekę Arduino w Proteusie, pomyślałem, że zrobię na niej kilka projektów i pierwszy, który wybrałem, jest dość prosty, tj. projektowanie układów LCD z Arduino w Proteus ISIS. Przyjrzymy się więc, jak wyświetlać niektóre znaki na LCD za pomocą Arduino w Proteusie. Jeśli pracujesz na LCD, powinieneś również rzucić okiem na inny post pt. „Przewijanie tekstu na LCD za pomocą Arduino”. Zacznijmy od projektowania układów LCD z Arduino w Proteus ISIS:

Projektowanie układów LCD z Arduino w Proteus ISIS

Na początku zbuduj układ LCD z Arduino w Proteus ISIS. Jeśli dodałeś już bibliotekę Arduino, nie będziesz miał problemu ze znalezieniem go w bibliotece komponentów Proteus.

Powinieneś pobrać również tę nową bibliotekę LCD dla Proteusa.

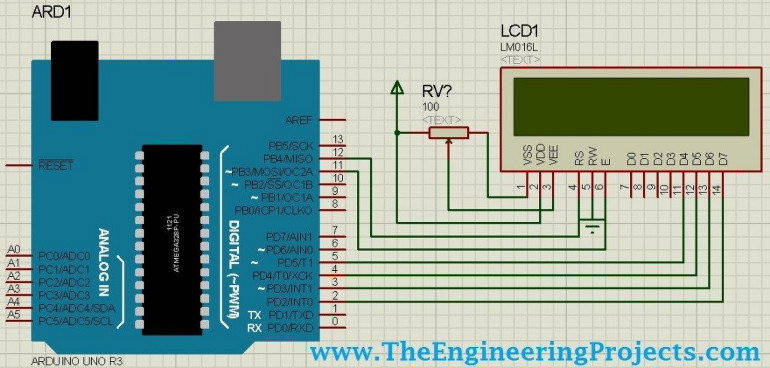

Zbuduj układ, jak pokazano na poniższym rysunku:

Następnie trzeba zaprojektować szkic Arduino dla LCD z użyciem oprogramowania Arduino i umieścić w nim poniższy kod.

Przeczytaj również o tym Jak zdobyć plik szesnastkowy z Arduino?

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup()
{

lcd.begin(16, 2);
lcd.print("www.TheEngineer");
lcd.setCursor(0,1);
lcd.print("ingProjects.com");
}
void loop() {}

Uwaga: Do kodu Arduino użyłem biblioteki Liquid Crystal Arduino Library, którą można pobrać z poniższego linku i dodać ją w folderze bibliotek oprogramowania Arduino.

Skompiluj kod i pobierz plik szesnastkowy Arduino, który będzie znajdować się w folderze tmp. Możesz przeczytać ten artykuł, aby dowiedzieć się jak uzyskać plik szesnastkowy dla Arduino.

Dwukrotnie kliknij Arduino w Proteus ISIS, a pojawi się okno właściwości.

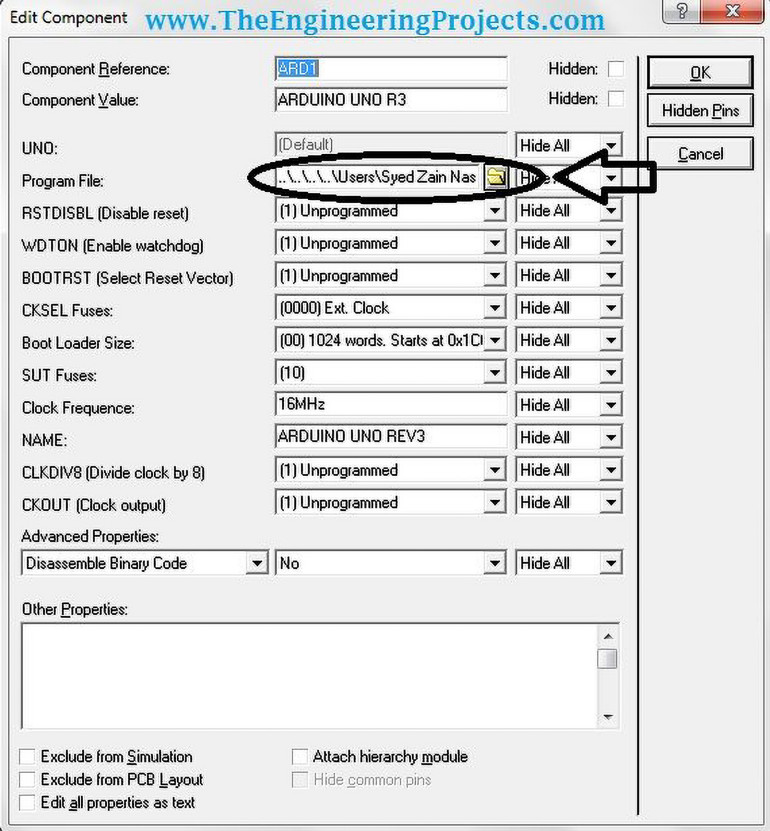

W panelu właściwości, w sekcji Plik programu, wybierz plik szesnastkowy Arduino, jak pokazano na poniższym rysunku, i wgraj go.

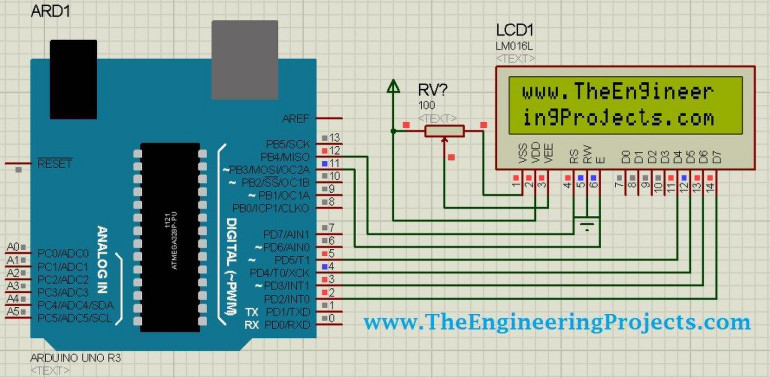

Kliknij OK i uruchom symulację. Jeśli wszystko pójdzie dobrze, wyświetlacz LCD zacznie wyświetlać znaki, jak pokazano na poniższym rysunku:

Przeczytaj również o projektach Arduino dla początkujących.

To wszystko na dziś. Mam nadzieję, że podobał Ci się dzisiejszy projekt i przetestujesz go. Do zobaczenia w następnym samouczku.

Wykaz elementów
Ilość
Symbol
Nazwa/opis/gdzie kupić

Artykuł Circuit Designing of LCD with Arduino opracowano w wersji polskiej na podstawie współpracy z portalem www.theengineeringprojects.com.
