Symulacja jest bardzo ważnym narzędziem. Pozwala uruchomić nasz kod języka Verilog w wirtualnym układzie FPGA i zweryfikować wszystkie sygnały. Dzięki temu możemy wykryć błędy w kodzie nawet przed wgraniem bitstreamu do prawdziwego FPGA.

Poprzednia część

Spis treści

Następna część

1. Kurs FPGA Lattice (1). Wstęp 2. Kurs FPGA Lattice (2). Pierwszy projekt 3. Kurs FPGA Lattice (3). Podstawy języka Verilog 4. Kurs FPGA Lattice (4). Generator, dzielnik i licznik 5. Kurs FPGA Lattice (5). IPExpress i inne gotowce 6. Kurs FPGA Lattice (6). Parametry i ćwiczenia 7. Kurs FPGA Lattice (7). Analizator logiczny Reveal 8. Kurs FPGA Lattice (8). Symulacja w EDA Playground 9. Kurs FPGA Lattice (9). Wyświetlacz multipleksowany 10. Kurs FPGA Lattice (10). Klawiatura matrycowa i maszyna stanów 11. Kurs FPGA Lattice (11). Statyczna analiza czasowa i maksymalna częstotliwość zegara 12. Kurs FPGA Lattice (12). Symulacja w Icarus Verilog i GTKWave 13. Kurs FPGA Lattice (13). Wyświetlacz LCD multipleksowany 14. Kurs FPGA Lattice (14). Enkoder obrotowy 15. Kurs FPGA Lattice (15). Pamięć EBR 16. Kurs FPGA Lattice (16). Generowanie dźwięków 17. Kurs FPGA Lattice (18). Nadajnik UART 18. Kurs FPGA Lattice (19). Odbiornik UART 19. Kurs FPGA Lattice (20). 14-segmentowy wyświetlacz LCD 20. Kurs FPGA Lattice (21). Terminal UART z 14-segmentowym wyświetlaczem LCD 21. Kurs FPGA Lattice (22). Sekwencyjny algorytm Double Dabble 22. Kurs FPGA Lattice (23). Kombinacyjny algorytm Double Dabble 23. Kurs FPGA Lattice (24). Miernik częstotliwości 24. Kurs FPGA Lattice (25). Direct Digital Synthesis 25. Kurs FPGA Lattice (26). Slave SPI 26. Kurs FPGA Lattice (27). Obsługa monitora VGA 27. Kurs FPGA Lattice (28). Sterownik VGA kompatybilny z OLED

Rozwiń cały spis treści Zwiń spis treści

W 8. części kursu zaprezentowałem symulator EDA Playground. Jest to świetne narzędzie dla początkujących. Wystarczy wejść na stronę www.edaplayground.com, założyć konto i od razu możemy testować nasze kody w przeglądarce internetowej – bez potrzeby instalowania czegokolwiek na naszym komputerze. Symulator ten jest świetny, ale ma pewne wady:

Wymaga połączenia z internetem.
Serwer musi działać, a niestety rosnąca popularność symulatora sprawiła, że stał się on ofiarą własnego sukcesu i często serwery są przeciążone.
Mamy osobne pliki do symulacji w chmurze i osobne pliki do syntezy na komputerze. Zmiany musimy wprowadzać zarówno w chmurze, jak i na komputerze. Łatwo stracić nad tym kontrolę, przez co może okazać się, że pliki do symulacji i syntezy nie będą identyczne.

Trzeci problem staje się tym większy, im bardziej rozbudowany projekt tworzymy. EDA Playground nie obsługuje żadnych narzędzi do zarządzania kodem, takich jak np. Git, więc jedyny sposób na „synchronizację” pomiędzy komputerem a chmurą to ręczne kopiowanie plików.

W tej części poznamy symulator Icarus Verilog. Kod syntezowalny oraz testbench będziemy przechowywać w projekcie Lattice Diamond. Napiszemy także proste skrypty, dzięki którym będziemy uruchamiać symulator jednym kliknięciem. Skonfigurujemy program GTK Wave, który pozwoli nam oglądać i analizować symulowane sygnały.

Instalacja Icarus Verilog

Icarus jest projektem open source i możemy go bezpłatnie stosować bez ograniczeń. Powstał jako hobbystyczny projekt Stephena Williamsa w 2007 roku. Teraz autor wraz z kilkoma innymi osobami ciągle rozwija projekt – już 16 lat.

Strona główna projektu znajduje się pod adresem http://iverilog.icarus.com/ , a różne instrukcje symulatora znajdziemy na stronie https://steveicarus.github.io/iverilog/usage/index.html. Ale jak to w ogóle zainstalować? Autor udostępnia tylko kody źródłowe i instrukcję długą na kilka ekranów, jak sklonować repozytorium kodu i skompilować samemu, wklepując ręcznie litanię magicznych zaklęć w konsoli systemowej. Co gorsza – instrukcja dotyczy tylko systemu Linux.

Na ratunek przychodzi Pablo Bleyer, który na swojej stronie udostępnia normalny windowsowy instalator. Ze strony https://bleyer.org/icarus/ możemy ściągnąć instalator najnowszej wersji. W chwili pisania tego artykułu najnowsza wersja to v12 wydana 11 czerwca 2022 roku. Instalacja jest banalna i nie wymaga komentarza. Oprócz symulatora zostanie zainstalowana także przeglądarka GTKWave, która w postaci graficznej umożliwia analizowanie wyników symulacji. Instalator skonfiguruje system tak, że pliki z rozszerzeniem *.vcd i *.gtkw mają być otwierane przez GTKWave.

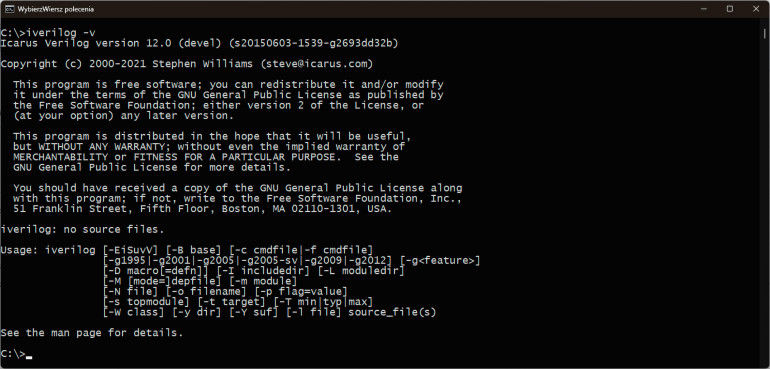

Przetestujmy, czy wszystko zainstalowało się poprawnie. Kliknij przycisk Start, a następnie Uruchom i wpisz cmd, aby uruchomić wiersz poleceń. Wpisz polecenie iverilog -v i wciśnij enter. Powinien pokazać się komunikat z numerem wersji oraz informacjami o autorze i licencji (rysunek 1). Jeżeli natomiast pojawi się komunikat, że nie rozpoznano polecenia, sprawdź, czy instalator poprawnie dodał ścieżki do zmiennej środowiskowej Path.

W systemie Windows 11 robi się to następująco. Kliknij przycisk Start i wpisz „zmienne”. Pojawi się opcja Edytuj zmienne środowiskowe systemu, którą wybieramy. Otworzy się okienko, w którym klikamy przycisk Zmienne środowiskowe. Pojawi się okno takie, jakie pokazano w lewej części rysunku 1. Wybieramy z listy zmienną Path, po czym klikamy Edytuj.
