Kompaktowy zestaw DE0-Nano firmy Terasic dla osób tworzących własne rozwiązania, szczególnie te minimalistyczne

Article Image
Wyjątkowy produkt dla miłośników „dłubania” - tak się jego opis rozpoczyna.

Jest to zestaw do praktycznego tworzenia układów oraz systemów cyfrowych, dedykowany m.in. rozwiązaniom przenośnym i robotycznym. W tym celu zawiera on układ FPGA z rodziny Cyclone IV firmy Intel o pojemności 22320 programowalnych bloków logicznych, który pozwala na wdrażanie wielu rozwiązań: od bramek logicznych do kontrolerów, ograniczonych jedynie wyobraźnią twórcy. To co wyróżnia ten zestaw spośród pozostałych to: trójosiowy akcelerometr wysokiej rozdzielczości (13 bitów) i 2 złącza GPIO do dołączania modułów oraz zestawów elektronicznych.

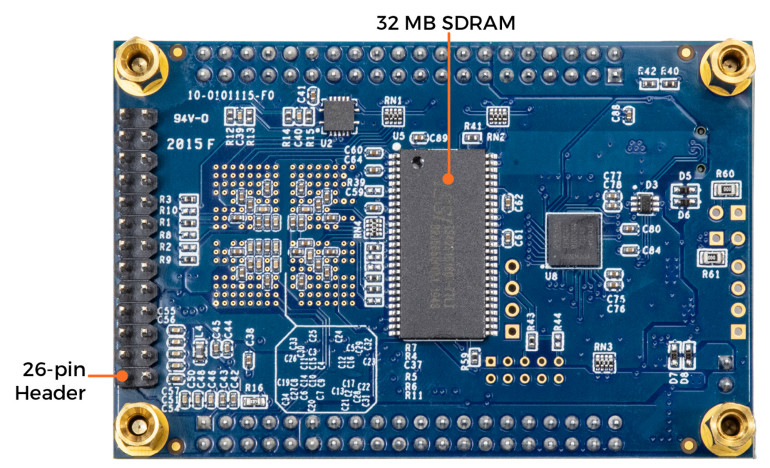

Opis złączy DE0-Nano
Opis złączy DE0-Nano

Tym samym to produkt dla hobbystów, zwłaszcza tych którzy tworzą rozwiązania wieloukładowe. Jego peryferia są przy tym ograniczone do najważniejszych - są to: przyciski, przełączniki DIP oraz diody LED. Prócz nich są jeszcze dostępne 2 pamięci: SDRAM i EEPROM do przechowywania danych i buforowania graficznego. Dodatkowo zestaw jest niedużej wagi i rozmiarów, przez co łatwo go przenosić, a jego konfiguracja nie jest trudna. Zasilanie DE0-Nano odbywa się przez port USB lub dwa wyprowadzenia 5 V, w zależności od potrzeb. Obsługę produktu zapewnia środowisko Quartus firmy Intel razem z dokumentacją elektroniczną na stronie producenta. Z zestawu może korzystać każdy, w tym osoba początkująca. Jest on w szczególności polecany tym, którzy stawiają na minimalizm rozwiązań. Do wyrobu dołączono kabel mini-USB.

Przykłady użycia DE0-Nano
Przykłady użycia DE0-Nano

Specyfikacja zestawu rozwojowego DE0-Nano:

  • Układ FPGA rodziny Cyclone IV:
    • 22320 programowalnych bloków logicznych
    • Wbudowana pamięć RAM o pojemności 594 kbit
    • 66 układów mnożących 18×18
    • 4 pętle PLL
    • 153 wyprowadzenia I/O
    • Programowanie: przez port USB w oparciu o:
      • Sterownik USB-Blaster
      • Układ EPCS
  • Pamięci:
    • SDRAM o pojemności 32 MB
    • EEPROM o pojemności 2 Kb
  • Peryferia:
    • Przyciski - 2 szt.
    • Przełączniki DIP- 4 szt.
    • Diody LED o kolorze zielonym - 8 szt.
    • Trójosiowy akcelerometr ADI ADXL345 o rozdzielczości 13 bitów
  • Oscylator kwarcowy 50 MHz
  • Przetwornik analogowo-cyfrowy:
    • Liczba kanałów: 8
    • Rozdzielczość: 12 bitów
    • Próbkowanie: 50-200 ksps
  • Złącza rozszerzające:
    • GPIO o 40 wyprowadzeniach - 2 szt.
    • O 26 wyprowadzeniach zawierające:
      • wyprowadzenia analogowe - 8 szt.
      • wyprowadzenia cyfrowe - 16 szt.
  • Zasilanie:
    • USB (zakres napięcia: 3,6-5,7 V)
    • 2 wyprowadzenia o napięciu 5 V
  • Wymiary: 49×75,2 mm

Dokumentacja i pozostałe pliki zestawu DE0-Nano

Środowisko Quartus w wersji Lite (narzędzie darmowe - zalecana wersja możliwe najnowsza, uwzględniająca rodzinę Cyclone IV układów FPGA)

Więcej informacji tutaj oraz na poniższych filmach.

Do pobrania
Download icon Przewodnik użytkownika po zestawie DE0-Nano
Firma: Terasic
Tematyka materiału: Cyclone IV, EEPROM, SDRAM, USB-Blaster, układ programowalny, USB, Quartus, Terasic
