Na rynku jest wiele podsystemów lidarowych i radarowych do systemu ADAS i systemów jazdy autonomicznej. Mogą one nie tylko wykrywać i mapować otoczenie, ale także informować o prędkości poruszających się pojazdów i pieszych oraz dokładnie mierzyć odległość. Większość z nich opiera się jednak na laserach, co oznacza, że systemy te mogą zawodzić w obecności mgły lub przy bardzo słabym oświetleniu. Z tego powodu wykorzystujemy tutaj radar dopplerowski, który może pracować we wszystkich warunkach oświetleniowych i we mgle. Jest on również w stanie mierzyć bardzo duże prędkości, czego większość innych systemów nie potrafi.
Układ składa się z Raspberry Pi (MOD1), układu LM358, radaru dopplerowskiego HB100, kamery Raspberry Pi i kilku innych elementów.
Przyjrzyjmy się najpierw jak działa radar dopplerowski, czym różni się od innych radarów i jak go wykorzystamy.
Wyznaczanie prędkości z użyciem radaru
Radar dopplerowski wykorzystuje efekt Dopplera, znany również jako „przesunięcie dopplerowskie”. Efekt ten opisuje zmianę częstotliwości i długości fali (na przykład dźwiękowej czy świetlnej) u obserwatora, względem którego źródło fali się porusza. Gdy obiekt wysyłający falę znajduje się w ruchu względem obserwatora, fale emitowane przez ten obiekt ulegają ściskaniu przed obiektem i rozciąganiu za nim. Powoduje to zmianę długości fali i częstotliwości mierzonych przez obserwatora.
Istnieją dwa podstawowe rodzaje efektu Dopplera, które opiszemy dla przypadku fali dźwiękowej:
- Ruchome źródło i nieruchomy obserwator. Kiedy źródło dźwięku porusza się w kierunku obserwatora, fale dźwiękowe są ściskane, a obserwowana częstotliwość jest wyższa (wyższy dźwięk). Kiedy źródło dźwięku oddala się od obserwatora, fale dźwiękowe są rozciągane, a częstotliwość niższa (dźwięk niższy).
- Stojące źródło i poruszający się obserwator. Występuje ten sam efekt. Jeśli obserwator porusza się w kierunku źródła dźwięku, obserwowana częstotliwość jest wyższa. Jeśli obserwator oddala się od źródła, częstotliwość jest niższa.
Opisywane w tym artykule systemy radarowe działają zasadniczo na tej samej zasadzie, co inne radary dopplerowskie, ale są specjalnie przystosowane do użytku w pojazdach. Oto z jakich elementów składa się działanie dopplerowskiego radaru w pojeździe:

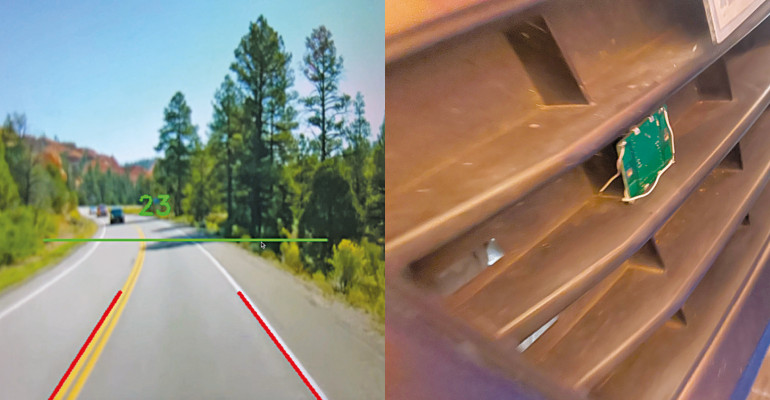

- Wysyłanie sygnałów radarowych. Radar pojazdu emituje sygnały o częstotliwości radiowej (zazwyczaj w zakresie mikrofal) w określonym kierunku. Sygnały te są wysyłane z anten radarowych lub czujników umieszczonych na przedniej maskownicy (grillu) lub zderzakach pojazdu.
- Odbicie i przesunięcie dopplerowskie. Gdy sygnały radarowe napotykają obiekty na drodze pojazdu, takie jak inne pojazdy, piesi lub przeszkody, część energii fali jest odbijana z powrotem w kierunku anteny radaru. Jeśli obiekty te są nieruchome lub poruszają się z niewielką prędkością względem pojazdu, częstotliwość powracającego sygnału radarowego nie zmienia się lub zmienia się nieznacznie.
- Pomiar przesunięcia dopplerowskiego. Jeśli obiekt porusza się w kierunku pojazdu lub oddala się od niego, powoduje dopplerowskie przesunięcie w odbitym sygnale radarowym. Jeśli obiekt zbliża się, sygnał radarowy podlega dodatniemu przesunięciu dopplerowskiemu (wzrost częstotliwości). Jeśli obiekt oddala się, wywołuje to ujemne przesunięcie dopplerowskie (spadek częstotliwości).
