Tranzystory: Sterowanie MOSFET-ami cz.5 - czasy przełączania i gate charge

W poprzednich odcinkach omówiliśmy elementarne informacje dotyczące pracy MOSFET-ów w roli przełączników. Wiemy, że aby minimalizować straty mocy związane z przełączaniem, należy skracać czas przełączania. Przeszkodą są wewnętrzne pojemności MOSFET-a, a w szczególności pojemność CGD występująca między bramką i drenem. Przypomnijmy, że to właśnie pojemność CGD jest powodem wystąpienia „schodka” w przebiegu napięcia bramki. Obecność tego schodka jest nieunikniona, a problem polega na tym, ile czasu będzie on trwał? To on wyznacza czasy przełączania i tak interesującą nas moc strat cieplnych. Musimy to zbadać dokładniej.
Article Image

Czasy przełączania - sterowanie MOSFET-ami

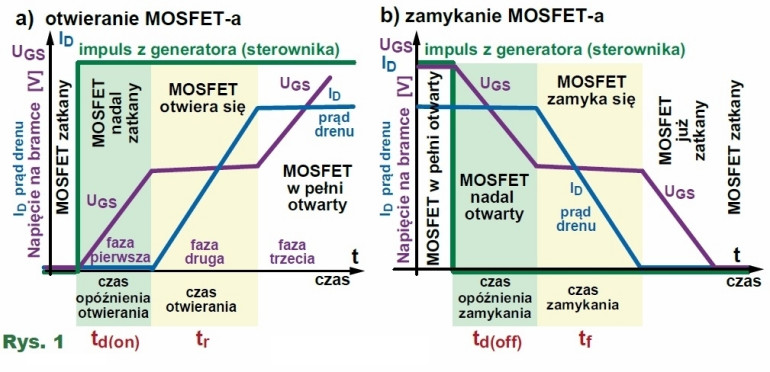

MOSFET nie otwiera się natychmiast po rozpoczęciu impulsu przełączania. Na pewno czas po rozpoczęciu impulsu otwierającego można podzielić na czas opóźnienia oraz czas przełączania, co w uproszczony sposób pokazane jest na rysunku 1a. Podkładka jasnozielona pokazuje czas opóźnienia, jaki upływa od rozpoczcia impulsu otwierającego do momentu , gdy tranzystor rzeczywiście zaczyna się otwierać Faza właściwego przełączania została wyróżniona żółtą podkładką. Mamy więc dwa interesujące nas czasy:

  • czas opóźnienia włączania (turn-on delaty time), oznaczany td(on),
  • czas przełączania przy włączaniu (rise time), oznaczany tr,

Analogicznie według rysunku 1b przy wyłączaniu mamy:

  • czas opóźnienia włączania (turn-off delaty time), oznaczany td(off),
  • czas przełączania przy włączaniu (fall time), oznaczany tf
Rys.1 Czas opóźnienia oraz czas przełączania MOSFETa-1
Rys.2 Schemat układu pomiarowego

Można ...

Aby pobrać e-wydanie zawierające ten artykuł wykup prenumeratę
