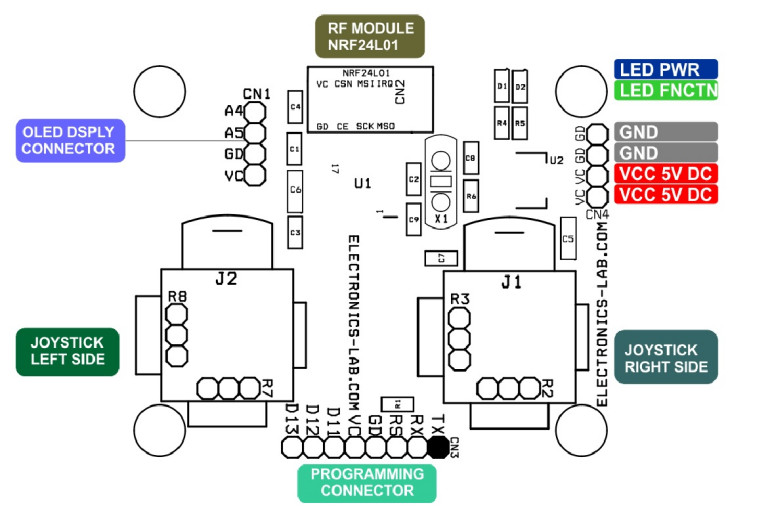

- Zasilanie 5 V DC (CN4)
- Pokładowa dioda LED zasilania D1
- Pokładowa dioda LED funkcji D2
- Złącze programowania CN3 (Boot-Loader + Arduino IDE)
- 2×joysticki 4-osiowe
Projekt jest kompatybilny z naszym 8-kanałowym sterownikiem serwomechanizmów RC za pośrednictwem łącza RF przy użyciu modułu RF NRF24L01 jako odbiornika lub sterowania prędkością, kierunkiem i zatrzymaniem silnika DC za pomocą modułu RF NRF24L01. Użytkownik będzie mógł sterować 4 serwomechanizmami RC za pomocą tego nadajnika lub odpowiednio silnikiem DC.
Kod
Mikrokontroler Atmega328 wymaga bootloadera i kodu Arduino. Do tego celu służy złącze CN4. Aby dowiedzieć się więcej o programowaniu układu ATMEGA328 - wejdź na stronę: https://www.arduino.cc/en/Tutorial/BuiltInExamples/ArduinoToBreadboard
Przykładowy kod do testowania płytki jest do pobrania, z tym kodem projekt działa jako nadajnik i napędza 4 serwomechanizmy.
Uwaga: Usuń moduł NRF24L01 RF podczas programowania płytki...
