Sterowanie prędkością, kierunkiem i zatrzymaniem silnika DC z modułem RF NRF24L01

Rajkumar Sharma

Projekty

Sterowniki silników

30 stycznia 2025

Jest to sprzęt kompatybilny z Arduino, który może kontrolować prędkość, kierunek i zatrzymanie pojedynczego silnika prądu stałego za pomocą pilota RF. Projekt opiera się na mikrokontrolerze ATMEGA328, układzie sterownika silnika DC z mostkiem H LM18201, module RF NRF24L01, regulatorach 3,3 V oraz 5 V i innych komponentach. Płytka ta może sterować silnikiem prądu stałego o napięciu do 24 V DC i prądzie obciążenia do 3 A.

Tytuł

Zasilanie robocze od 12 V do 24 V DC (obsługuje również wyższe napięcia, patrz uwaga 2)
Obciążenie silnika DC do 3 A
LMD18201 obsługuje cykl pracy PWM od 0 do 100%
Chip LMD18201 obsługuje częstotliwość do 20 kHz (z przykładową częstotliwością kodu 900 Hz)
Sterowanie prędkością, kierunkiem i hamulcem silnika za pomocą nadajnika RF
Dioda LED zasilania D1
Wymiary płytki drukowanej 63,82×43,18 mm

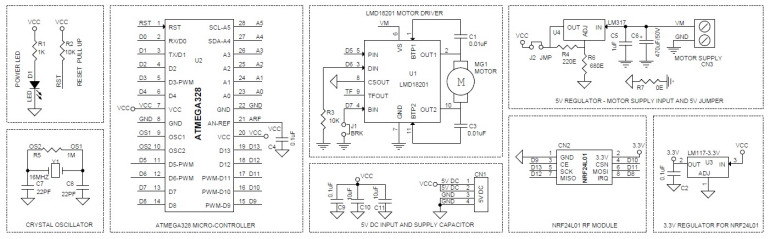

Szczegóły konfiguracji pinów Arduino podano poniżej, użytkownik może napisać własny kod i korzystać z tego sprzętu. ATMEGA328 jest sercem projektu, układ LMD18201 napędza silnik, LM317-ADJ dostarcza 5 V do mikrokontrolera, regulator 3,3 V LM1117 zasila 3,3 V do NRF24L01.

Uwaga 1: Ten projekt jest kompatybilny z naszymi dwoma nadajnikami RF opublikowanymi w przeszłości: Nadajnik zdalnego sterowania z pojedynczym joystickiem wykorzystujący NRF24L01 i Nadajnik zdalnego sterowania RF z dwoma joystickami i modułem RF NRF24L01 – sterowanie 2 joystickami.
