Dwukanałowy zasilacz do płytek stykowych, część 1

Article Image
Elmax
Podczas budowy prototypu na płytce stykowej (breadboard) łatwo o nieład, a pomyłka przy podłączaniu zasilania może prowadzić do poważnych konsekwencji. Warto więc sięgnąć po opisany w artykule dwukanałowy zasilacz, zaprojektowany z myślą o pracy z płytkami stykowymi. Urządzenie to montuje się bezpośrednio na szynach zasilających. Oferuje dwa niezależne wyjścia o regulowanym napięciu i ograniczonym prądzie, a do tego może być zasilane z różnych źródeł. Już od dawna jest nieodzownym elementem naszego stanowiska warsztatowego.
Cechy i specyfikacja:
  • dwa niezależne kanały,
  • każdy kanał dostarcza 0 V...14 V/0 A...1 A (w zależności od zasilania wejściowego i obciążenia),
  • zasilanie 7 V...15 V DC lub USB 5 V DC,
  • podłączany bezpośrednio do szyn zasilania płytki prototypowej,
  • regulacja parametrów za pomocą czterech potencjometrów,
  • opcjonalny moduł pomiarowy,
  • wahania napięcia wyjściowego przy skokach obciążenia: <80 mV DC + 350 mV AC, 0 A...1 A,
  • czas stanu nieustalonego: 300 μs, 0 A...1 A.

Wiele prototypów wykonujemy na płytkach stykowych, ponieważ jest to najprostszy sposób testowania rozwiązań, zwłaszcza gdy konieczne są poprawki lub modyfikacje w układzie. Dzięki przewodom połączeniowym montaż przebiega szybko, a zmiany można wprowadzać wielokrotnie – bez konieczności lutowania.

Choć dostępne są niewielkie moduły zasilające, które po bezpośrednim umieszczeniu na płytce stykowej dostarczają napięcia 5 V i 3,3 V na szyny zasilające (na przykład modele oznaczone jako Jaycar XC4606 lub Altronics Z6355), mają one swoje ograniczenia. Najpoważniejsze z nich to możliwość pracy tylko z jednym napięciem oraz brak elastyczności i funkcji ograniczania prądu, które oferują typowe zasilacze laboratoryjne.

Postanowiliśmy więc zaprojektować niedrogie i łatwe w budowie urządzenie, które będzie pełnowartościowym zamiennikiem zasilacza laboratoryjnego, oferującym jego najważniejsze funkcje.

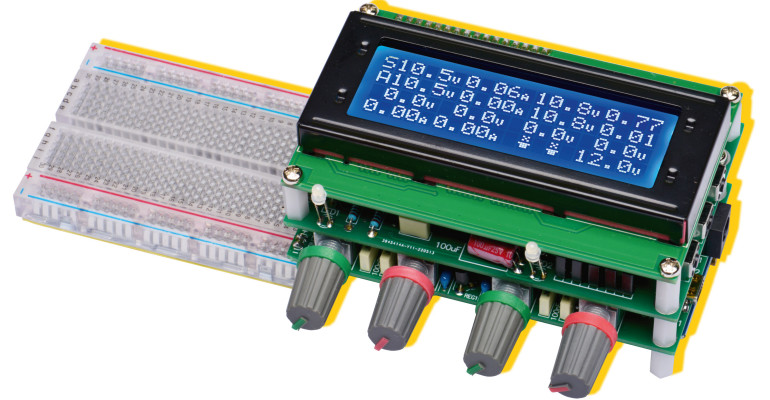

Efektem naszej pracy jest dwukanałowy zasilacz do płytek stykowych – prosty w konstrukcji, a zarazem niezwykle wszechstronny. Montuje się go bezpośrednio na końcu szyn zasilających płytki prototypowej, podobnie jak w przypadku prostszych modułów zasilających. W przeciwieństwie do nich oferuje jednak dwa niezależne wyjścia, co znacznie zwiększa jego możliwości.

Podobny projekt, zatytułowany „Zasilacz oparty na Arduino – kompaktowe rozwiązanie dla domowego warsztatu”, został opisany na łamach czasopisma Silicon Chip (luty 2021, siliconchip.au/Article/14741 oraz w EdW 1/2024). Podobnie jak nasz zasilacz do płytek stykowych, umożliwia on uzyskanie napięcia wyjściowego do 14 V przy prądzie do 1 A, jednak dysponuje tylko jednym wyjściem.

Ponieważ zasilacz ten jest sterowany za pośrednictwem komputera, można umieścić go w dowolnym, dogodnym miejscu. Elementy regulacyjne oraz wyświetlacz prezentowane są na ekranie monitora, dzięki czemu urządzenie nie zajmuje miejsca na stanowisku pracy. Całość oparto na płytce Arduino, która pełni rolę układu sterującego.

Nie ma jednak nic bardziej intuicyjnego niż możliwość ustawienia napięcia i prądu za pomocą zwykłych pokręteł. To szczególnie wygodne podczas pracy nad prototypem – właśnie w taki sposób działa nasz dwukanałowy zasilacz do płytek stykowych. Gdy testujesz układ bezpośrednio na płytce prototypowej, łatwy dostęp do elementów regulacyjnych ma duże znaczenie. Co więcej, zasilacz ten nie zwiększa istotnie rozmiaru całego zestawu.

Dwa niezależne kanały wyjściowe

Większość płytek stykowych ma co najmniej dwa zestawy szyn zasilających – po jednej parze z każdej strony. Uwzględniając ten fakt oraz to, że wiele układów wymaga dwóch różnych napięć (na przykład 3,3 V i 5 V albo 5 V i 12 V), uznaliśmy, że dodanie drugiego kanału zasilania będzie doskonałym rozwiązaniem.

Nawet gdy oba wyjścia pracują z tym samym napięciem, możliwość ich niezależnego wykorzystania – z osobnym ograniczeniem prądu – okazuje się przydatna podczas testowania i weryfikacji działania poszczególnych fragmentów układu.

Pomimo zdublowania wielu elementów układu, udało się zachować niewielkie rozmiary całego urządzenia. W podstawowej wersji zasilacz nie ma nawet wyświetlacza – jego obsługa sprowadza się do czterech pokręteł, którymi ustawia się napięcie oraz ograniczenie prądu dla każdego z dwóch kanałów.

Choć zasilacz jest w pełni funkcjonalny w tej postaci, możliwość obserwowania napięć i prądów wyjściowych podczas pracy nad prototypem stanowi istotną zaletę, zwłaszcza w trakcie testów i strojenia układu.

Aby przeczytać ten artykuł kup e-wydanie
Kup teraz
Firma:
AUTOR
Źródło
Elektronika dla Wszystkich sierpień 2025
