Błyskawiczna walidacja projektu PCB - przepis na zgodność z regułami DFM

Article Image
Dynamika branży elektronicznej sprawia, że w rozwoju i produkcji urządzeń liczą się przede wszystkim czas i pewność działania. W artykule pokazujemy, w jaki sposób konstruktorzy płytek drukowanych mogą zminimalizować ryzyko błędów produkcyjnych już na etapie projektu, wykorzystując zaawansowane funkcje weryfikacji i optymalizacji dostępne w nowoczesnym narzędziu online udostępnionym przez firmę Eurocircuits.

Płytki drukowane (PCB) stanowią rdzeń każdego urządzenia elektronicznego. Niezależnie od tego, czy chodzi o sterowniki przemysłowe, zasilacze czy inteligentne czujniki, gdy pojawiają się problemy z jakością PCB, cały produkt jest zagrożony. Dlatego projektowanie z myślą o możliwości wysokiej jakości produkcji jest tak ważne, szczególnie w prototypowaniu, gdzie czasu zawsze jest niewiele, a każda decyzja ma duży wpływ na efekt końcowy.

Wielu projektantów doskonale wie o takich zależnościach. W praktyce rozdźwięk między projektowaniem a produkcją może być jednak duży, gdyż dotyczy często sprzecznych kompetencji różnych działów i osób. Aby zminimalizować ryzyko potencjalnych problemów, firma Eurocircuits, która od ponad 30 lat skupia się na produkcji prototypów i małych serii, przygotowała specjalne narzędzie online o nazwie Visualizer, które jest nieocenioną pomocą w codziennej pracy firm elektronicznych.

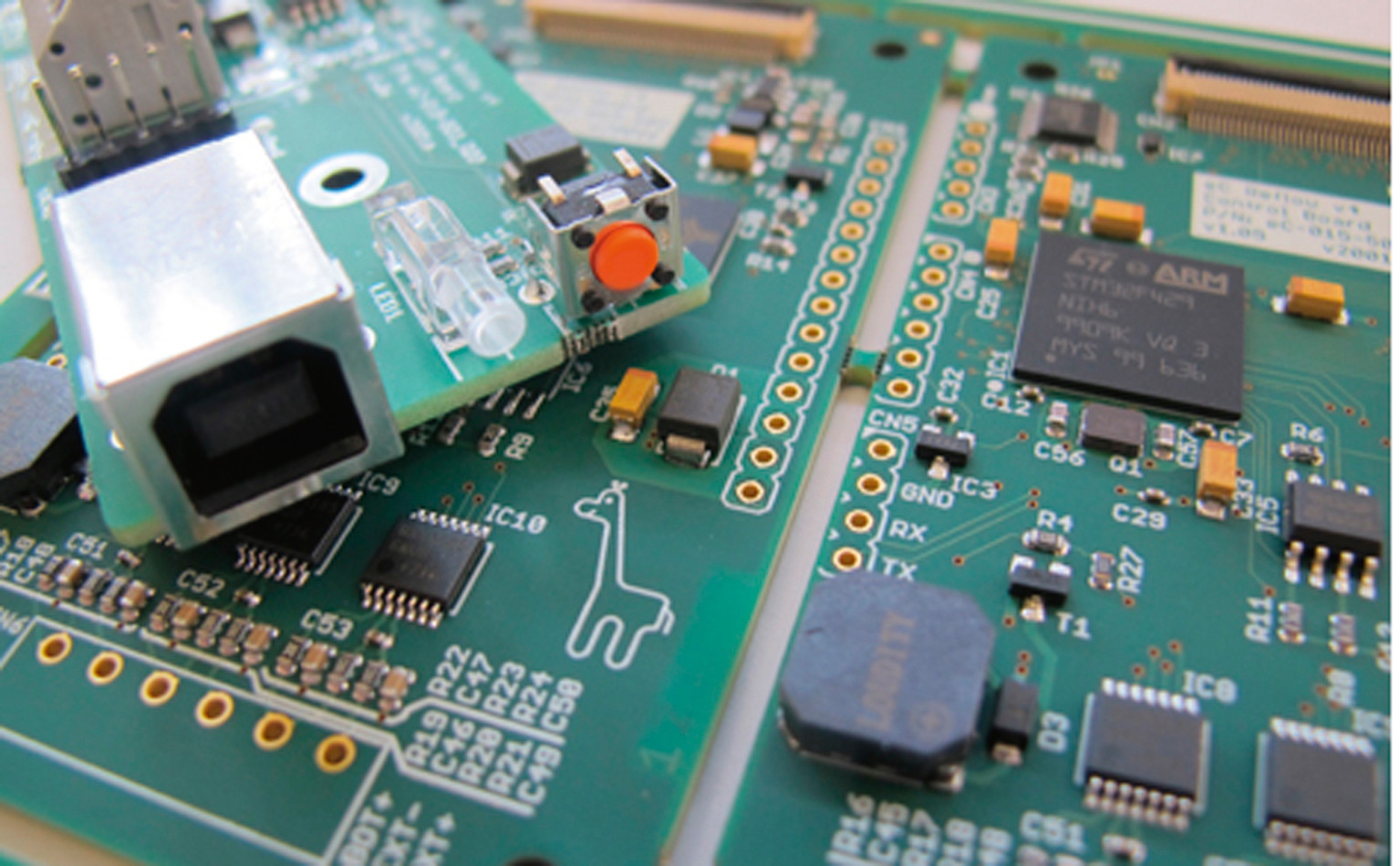

Fotografia 1. Eurocircuits produkuje PCB w swoich europejskich fabrykach

Jego powstanie wynika z potrzeby odpowiedzi na pytanie: „Co najbardziej pomogłoby inżynierom w ich codziennej pracy?”. W efekcie przemyśleń powstał darmowy zestaw narzędzi online, który pomaga projektantom PCB i twórcom elektroniki sprawdzać swoje dane projektowe przed wysłaniem czegokolwiek do produkcji. Z poziomu konta klienta w firmie Eurocircuits można przesłać pliki projektowe PCB do kontroli i otrzymać natychmiastową informację zwrotną, czy badany projekt spełnia standardowe zasady produkcji, czy kompozycja warstw obwodu ma sens i czy dane komponentów pasują do mozaiki PCB.

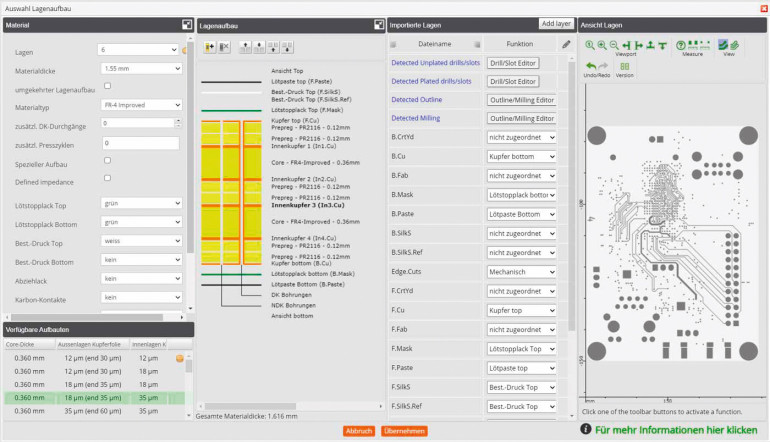

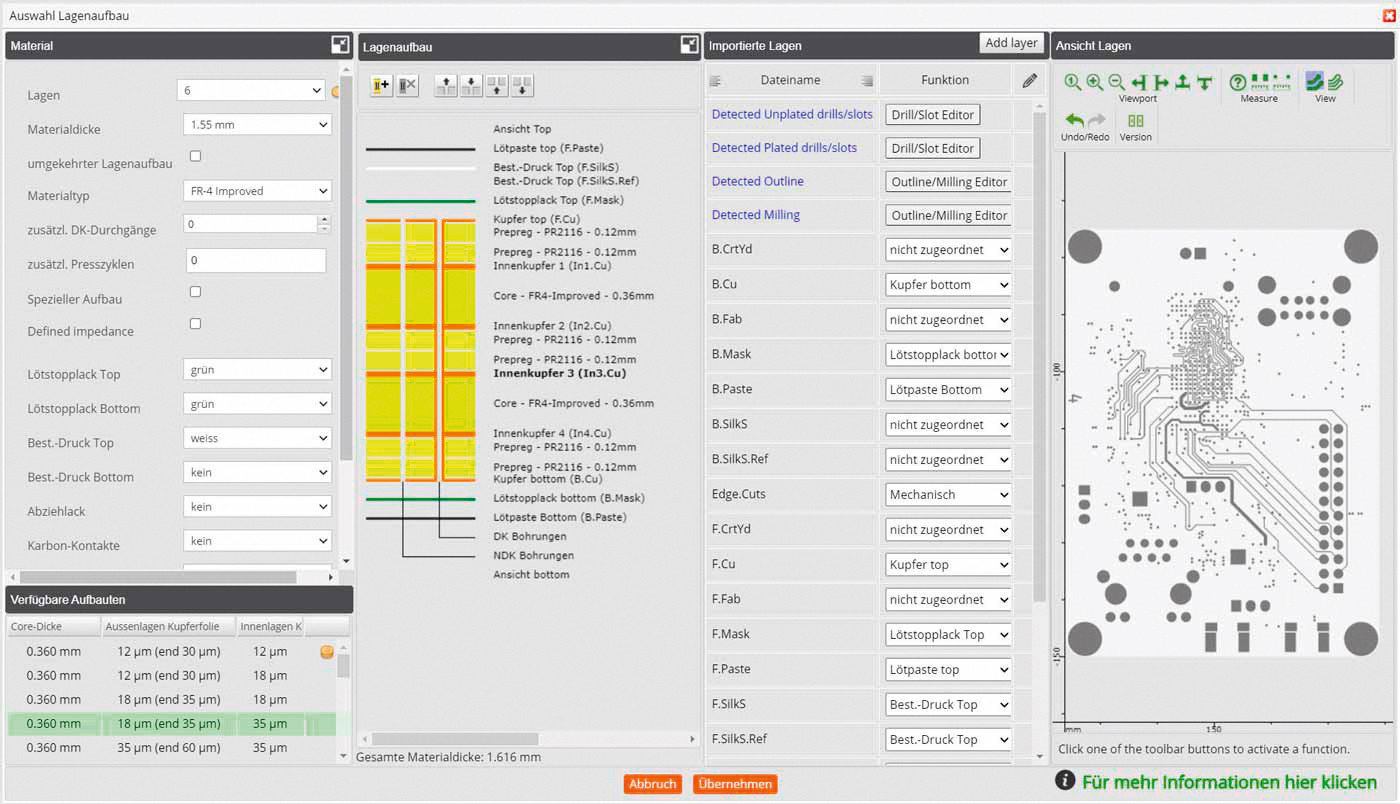

Rysunek 1. Edytor Buildup to inteligentne narzędzie zawarte w Visualizerze, które zawiera wszystkie opcje produkcyjne i proponuje wskazówki dla najlepszej opłacalności

W naszych działaniach idziemy jeszcze dalej i bazując na swoich doświadczeniach sugerujemy, aby projektanci załadowali przygotowane przez nas reguły projektowania do własnego oprogramowania CAD i zdefiniowali strukturę wielowarstwową za  pomocą wstępnie przygotowanych i przetestowanych build-upów. Można uzyskać do nich dostęp za pośrednictwem Visualizera i są one dostosowane do rzeczywistych procesów produkcyjnych. Takie podejście oszczędza czas, zapobiega błędom i stanowi podstawę niezawodnego projektu.

Dla skończonego projektu PCB narzędzie PCB Checker zapewnia informację zwrotną na temat naruszeń zasad projektowych, takich jak zbyt wąskie ścieżki lub niewystarczające odstępy, podświetlając każdy znaleziony problem w mozaice połączeń i pomagając w dokonywaniu korekt – bez konieczności zgadywania ani czekania na komentarze z produkcji.

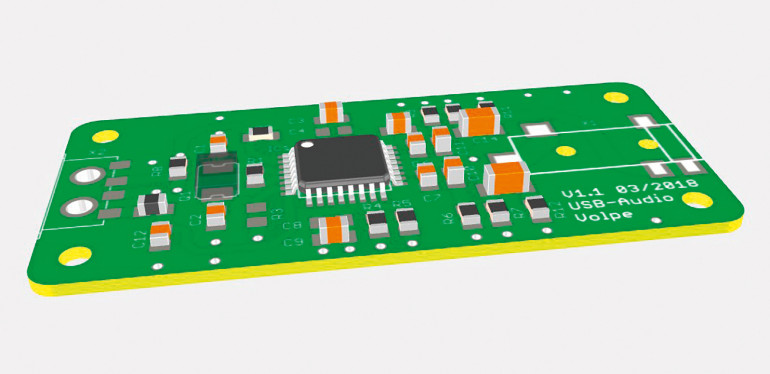

Rysunek 2. Visualizer prezentuje PCB/PCBA zgodnie z mottem „dostajesz to, co widzisz”
Rysunek 2. Visualizer prezentuje PCB/PCBA zgodnie z mottem „dostajesz to, co widzisz”

W przypadku projektów, których działanie zależy od precyzyjnych zależności czasowych, takich jak aplikacje komunikacyjne o dużej prędkości lub układy RF, reguły „Defined Impedance” stanowią praktyczne rozwiązanie do konfigurowania płytek PCB pod kątem integralności sygnałowej bez konieczności prowadzenia prób i usuwania potencjalnych błędów. Gotowe do użycia stosy i wskazówki pomagają zapewnić integralność sygnału od samego początku pracy.

Ponieważ projekt mozaiki, pady i ich komponenty muszą być ze sobą zgodne, inżynierowie mogą przesłać BOM (wykaz elementów) i CPL (listę rozmieszczenia komponentów), aby sprawdzić, czy dane montażowe są kompletne i spójne. Oznacza to brak niespodzianek później, gdy naprawdę liczy się czas.

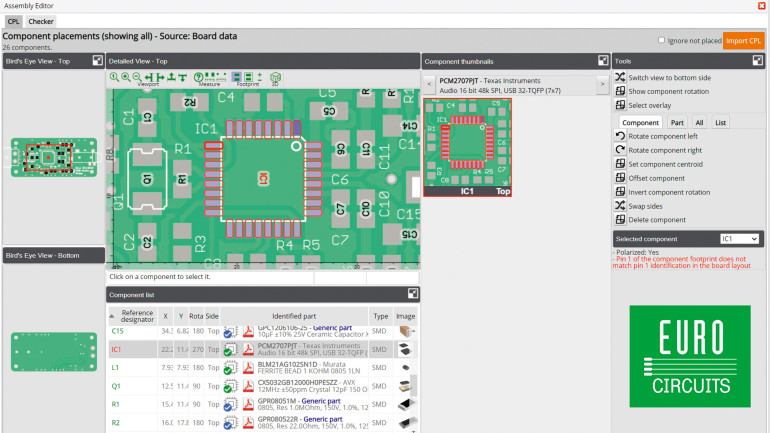

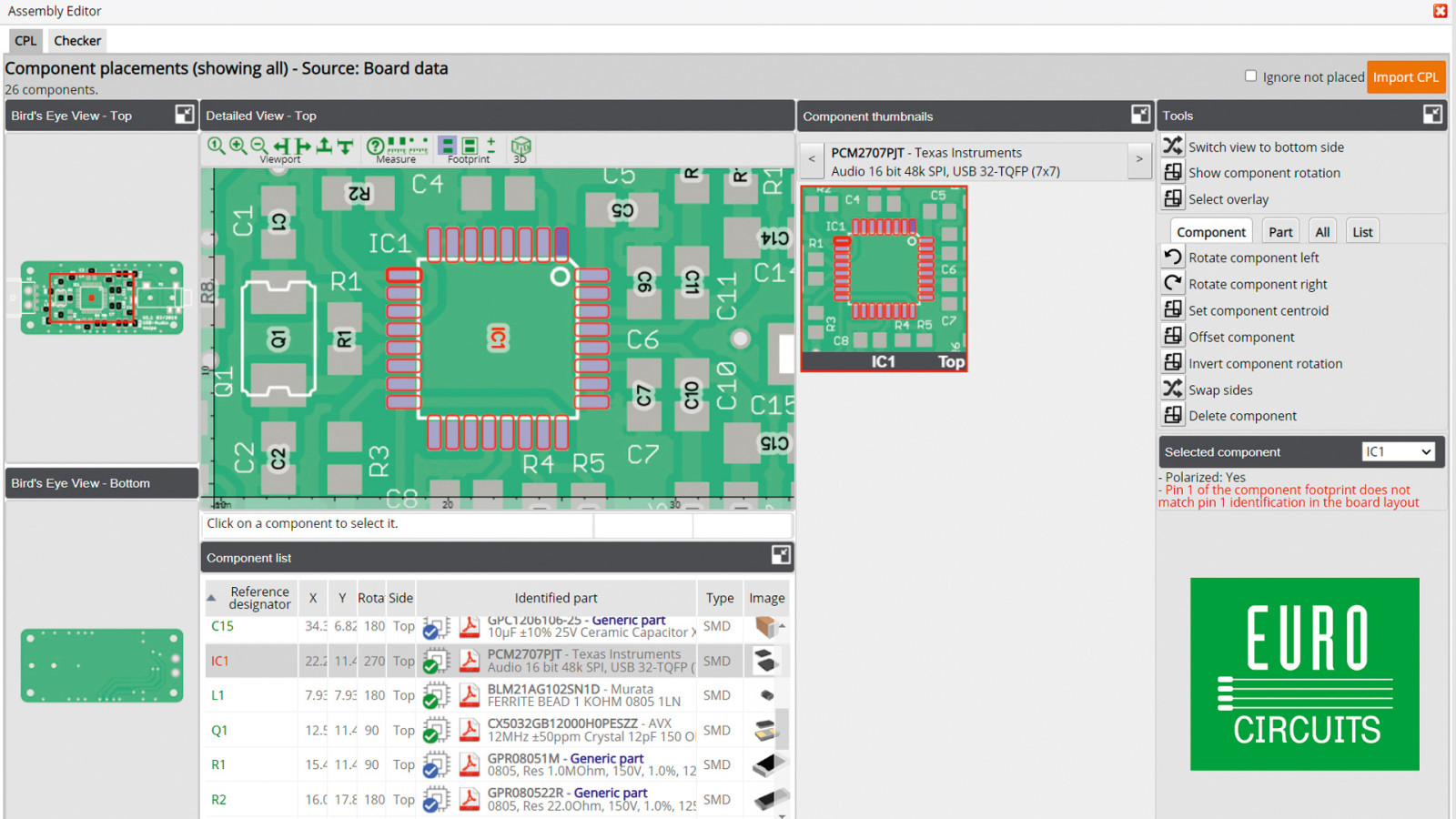

Rysunek 3. Narzędzie Visualizer Tool Assembly Checker rozpoznaje komponenty o odwrotnej polaryzacji; w tym przypadku błędna jest pozycja pinu nr 1

Na koniec warto dodać, że ponieważ produkujemy i montujemy PCB w Europie, projektanci korzystają z zamkniętego łańcucha procesów: od sprawdzenia układu do gotowego, zmontowanego prototypu. Nie chodzi o to, aby kogokolwiek ograniczać, raczej o usunięcie niepewności i zapewnienie lokalnej, europejskiej odpowiedzialności. Gdy układ, BOM i montaż pasują technologicznie do siebie, prototypy działają zgodnie z przeznaczeniem, a rozwój produktu postępuje znacznie szybciej.

Ostatecznie chodzi o to, aby projektanci mogli robić to, co potrafią najlepiej – wprowadzać innowacje. A do tego potrzebują narzędzi i partnera, który pomoże wykonać projekt dobrze już za pierwszym razem.

W skrócie
• Visualizer firmy ­Eurocircuits to zestaw bezpłatnych narzędzi do kontroli i optymalizacji projektów układów elektronicznych przed produkcją,
• dostępny zestaw reguł projektowania i stosów ­PCB pozwala uniknąć błędów i w konsekwencji opóźnień w realizacji,
• narzędzie ­PCB ­Checker sygnalizuje problemy i umożliwia wprowadzanie poprawek,
• przesłanie do analizy plików ­BOM i CPL umożliwia wczesną walidację danych komponentów w celu dalszego bezproblemowego montażu,
• Eurocircuits produkuje i montuje płytki ­PCB w Europie, zapewniając pełną zgodność procesów,
• mniej niespodzianek i lepsze prototypy to szybszy rozwój.
Firma: Eurocircuits
Źródło
Elektronika Praktyczna listopad 2025
