17 listopada 2023
1195
Würth Elektronik

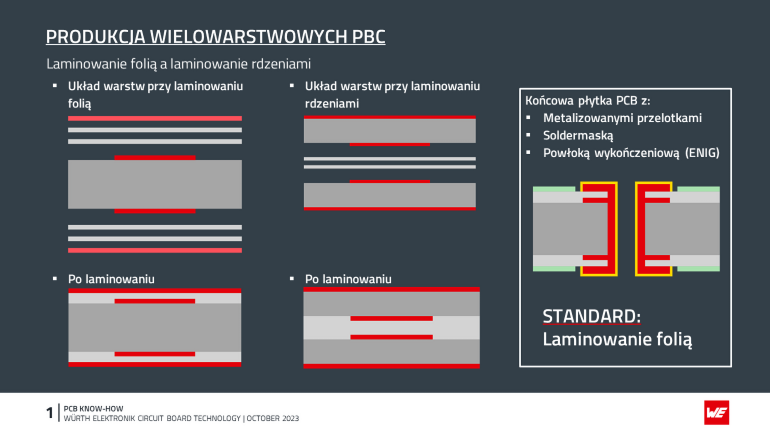

W jaki sposób Twój projekt staje się płytką drukowaną? Nasze standardowe stosy wielowarstwowych obwodów BASIC są produkowane poprzez laminowanie folią. W tym celu wytrawione rdzenie warstw wewnętrznych układa się w stosy z prepregami i folią miedzianą, a następnie prasuje. Laminacja folią, w porównaniu do laminacji rdzeni, ma następujące zalety:
- tylko jeden rdzeń musi zostać wytrawiony,
- nie ma potrzeby zabezpieczania jednej strony podczas procesu trawienia,
- nie jest konieczne dopasowywanie folii do rdzenia,
- folia miedziana jest wybierana jako większa, chroniąc w ten sposób narzędzie prasujące przed wyciekającą żywicą i eliminując potrzebę stosowania dodatkowych folii ochronnych.
Wytworzona w ten sposób technologia BASIC stanowi podstawę wielu zastosowań, na przykład w branży medycznej, motoryzacji, lotnictwie czy przemyśle.
- Podstawowe etapy produkcji płytki drukowanej w filmie: www.we-online.com/video_basic_en
- Nasze standardowe stackupy BASIC: www.we-online.com/basic-stackups
- Nasze podstawowe zasady projektowania: www.we-online.com/designrulesbasic_en
- Zamów fizyczną próbkę PCB, aby zrozumieć działanie technologii BASIC: www.we-online.com/basicsample
Jeśli BASIC nie wystarcza?
Rozwiązania dostosowane do indywidualnych potrzeb zapewniają poprawę w zakresie miniaturyzacji, wydajności, niezawodności, bezpieczeństwa funkcjonalnego i kosztów systemu. Bazując na tych samych procesach, dodając kolejne procesy i dostosowując materiały i stosy, oferujemy:
- płytki drukowane HDI z mikroprzelotkami wycinanymi laserowo,
- płytki drukowane z potencjometrami, rezystorami, przełącznikami i powierzchniami grzejnymi z zastosowaniem druku polimerowego,
- sztywno-elastyczne płytki drukowane ze zintegrowanym elastycznym okablowaniem,
- płytki drukowane z wbudowanymi komponentami,
- płytki drukowane o zwiększonej wymianie ciepła i naklejonym radiatorem,
- a nawet rozciągliwe obwody drukowane.
Zainteresowany? Skontaktuj się z: Tomasz Renkiel, +48 785 085 700, Regional Sales Manager Poland, Würth Elektronik CBT International GmbH
