AMC1351-Q1: Izolowany wzmacniacz o wzmocnionej izolacji dla przemysłu motoryzacyjnego od Texas Instruments

Article Image
AMC1351-Q1 to precyzyjny, izolowany wzmacniacz z wyjściem odseparowanym od obwodów wejściowych przez barierę izolacyjną bazującą na SiO2, która jest wysoce odporna na zakłócenia magnetyczne.
Typowa aplikacja układu AMC1351-Q1

Bariera izolacyjna oddziela części systemu, które działają na różnych poziomach napięcia wspólnego i chroni stronę niskiego napięcia przed potencjalnie szkodliwymi napięciami i uszkodzeniami. Bariera posiada certyfikat zapewniający wzmocnioną izolację galwaniczną do 5 kVRMS zgodnie z VDE V 0884-11 i UL1577 oraz obsługuje napięcie robocze do 1,5 kVRMS.

Wejście o wysokiej impedancji AMC1351-Q1 jest zoptymalizowane pod kątem podłączenia do dzielników rezystancyjnych o wysokiej impedancji lub innych źródeł sygnału napięciowego o wysokiej rezystancji wyjściowej.

Funkcjonalny schemat blokowy układu AMC1351-Q1

Doskonała dokładność i niski dryft temperaturowy zapewniają dokładne wykrywanie napięcia DC w przetwornicach DC/DC, falownikach, napędach silnikowych lub innych aplikacjach, które muszą obsługiwać wysokie napięcia w trybie wspólnym.
Stopień wejściowy układu to modulator drugiego rzędu delta-sigma (ΔΣ). Modulator przekształca sygnał analogowy wejściowy na cyfrowy strumień bitów, który jest przesyłany przez barierę izolacyjną. Za barierą odebrany strumień bitów jest przetwarzany przez filtr analogowy czwartego rzędu, który wyprowadza sygnał różnicowy na piny OUTP i OUTN, proporcjonalnie do sygnału wejściowego.

Transmisja danych przez barierę izolacyjną odbywa się poprzez modulację on-off keying (OOK) o częstotliwości nominalnej 480 MHz. Kanał transmisyjny AMC1351-Q1 jest zoptymalizowany pod kątem osiągnięcia najwyższego poziomu odporności na stany przejściowe w trybie wspólnym CMTI (Common-Mode Transient Immunity) i najniższy poziom emisji promieniowania, spowodowany nośną wysokiej częstotliwości i przełączaniem buforów RX, TX.

AMC1351-Q1 jest oferowany w obudowie 8-pinowej SOIC (5,85 x 7,50 mm). Posiada certyfikat AEC-Q100 do zastosowań motoryzacyjnych i obsługuje zakres temperatur od -40ºC do +125ºC.

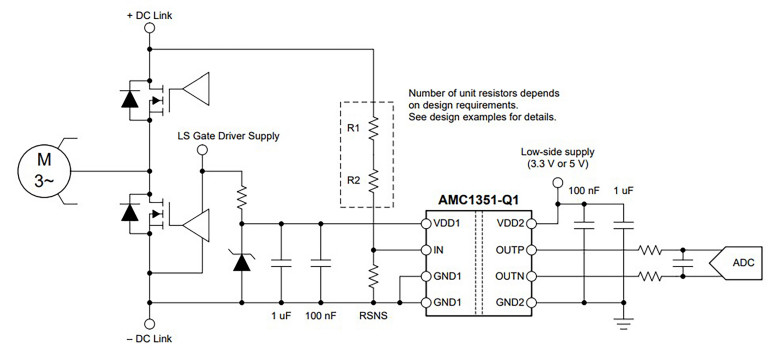

Przykładowa aplikacja układu AMC1351-Q1 w falowniku

Podstawowe funkcje układu:

  • Kwalifikacja AEC-Q100 dla przemysłu motoryzacyjnego
  • Liniowy zakres napięcia wejściowego: od -0,25 V do 5 V
  • Wysoka impedancja wejściowa: typowo 1,25 MΩ
  • Stałe wzmocnienie: 0,4 V/V
  • Niskie błędy DC:
    • Offset error: ± 1,5 mV (max.)
    • Offset drift: ± 15 μV/ºC (max.)
    • Gain error: ± 0,2% (max.)
    • Gain drift: ± 35 ppm/ºC (max.)
    • Nonlinearity: ± 0,02% (max.)
  • Praca po stronie high-side i low-side: 3,3 V lub 5 V
  • Wysoki CMTI: 100 kV/μs (min.)
  • Wyjście „fail-safe”
Przykładowe podłączenie układu AMC1351-Q1 do pojedynczego wejścia ADC

Zastosowanie:

  • Izolowane wykrywanie napięcia w układach:
    • Falowniki trakcyjne
    • Ładowarki
    • Przetwornice DC/DC
    • Ładowarki DC dla HEV/EV
DATA SHEET
Do pobrania
Download icon Dokumentacja AMC1351-Q1
Firma: Texas Instruments (TI)
Tematyka materiału: AMC1351-Q1, TI, Izolowany wzmacniacz, delta-sigma, OOK, CMTI
AUTOR
Źródło
www.ti.com
