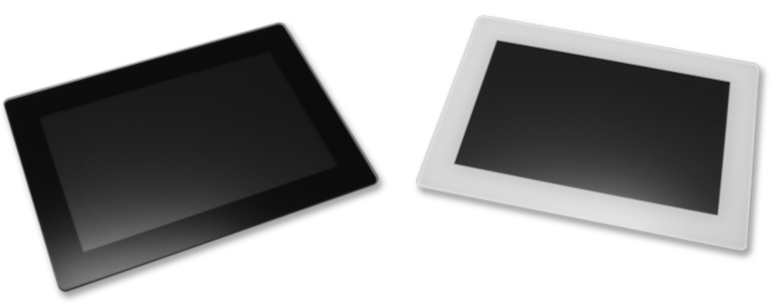

Współczesne sterowanie, nie tylko procesami przemysłowymi, bardzo odbiega od tego, co jeszcze do niedawna było w niektórych dziedzinach przemysłu normą. Standardem był widok ciemnego, zadymionego pomieszczenia, w którym zmęczeni ludzie przestawiali liczne “wajchy” i obserwowali żarówki sygnalizacyjne opisane jako na przykład “XC2H345NW”. Dzisiaj sterowanie procesem przemysłowym to w dużej części praca biurowa, gdzie w klimatyzowanym pomieszczeniu nastawy zadaje się przesuwając palcem po wyświetlaczu dotykowym. W ofercie firmy Glyn znajdziemy wyświetlacz przeznaczony do tego typu układów sterowania z rodziny ACLAVIS. Jest on przedstawiony w dwóch wersjach wykonania na Ilustracji 1.
Jest to wyświetlacz TFT o przekątnej siedmiu cali do zastosowań HMI (ang. Human Machine Interface, czyli interfejs między człowiekiem a maszyną) o rozdzielczości 800×480 Pixeli i palecie 262 000 kolorów. Rozmiary wyświetlacza są przedstawione na Ilustracji 2.
Wyświetlacz może pracować w temperaturach od (-20°C) do 85°C, dostępne są trzy wykonania różniące się odpornością środowiskową. Wersja standardowa, wersja z powłoką podnoszącą odporność na czynniki chemiczne i wersja z powłoką anty-chemiczną uzupełnioną o warstwę zapobiegającą refleksom świetlnym i pozostawianiu odcisków palców. Obszar “ramki” może zawierać dowolne wzory według życzenia nabywcy.
Cały wyświetlacz wymaga tylko jednego napięcia zasilania 3,3 V, z którego zasilane są “pixele”, podświetlenie i panel dotykowy. Wyświetlacz łączymy z resztą instalacji przy użyciu tylko jednej wtyczki (40 pin). Dokładne przypisanie sygnałów do odpowiednich linii znajdziemy w dołączonej do artykułu karcie katalogowej, która zawiera także dokładny opis komunikacji z wyświetlaczem. Panel dotykowy obejmuje całą powierzchnię aktywną wyświetlacza, pracuje w technologii pojemnościowej, a odczyt położenia następuje z rozdzielczością 1792×1024. Obsługuje on funkcjonalność Multi Touch; umożliwia śledzenie do pięciu jednoczesnych “dotyków”. Komunikacja z użytkownikiem odbywa się przez standardowy interfejs I²C; po dołączeniu zasilania, pierwszy odczyt pozycji zajmuje 200 ms. Prezentację właściwości użytkowych wyświetlacza przedstawia udostępniony przez dystrybutora film. Jest to nowoczesny wyświetlacz o wysokiej jakości przeznaczony do zastosowań profesjonalnych, gdzie jego zalety okazują się bardzo istotne.
Karta katalogowa wyświetlacza ACLAVIS GETM0700G0EDH6GLYNxx_1.1
