Portfolio DFRobot z kolorowym wyświetlaczem DFR0928 zawierającym matrycę IPS TFT LCD i gniazdo kart microSD

Oferowany przez DFRobot wyświetlacz o przekątnej 1,8" odznacza się rozdzielczością 128×160 px. Wyświetlacz ten wymaga napięcia 3,3-5 V do prawidłowego działania. Wymiary wyświetlacza DFR0928 wynoszą: 34×55 mm. Jego zastosowania są uniwersalne - w szczególności to zestawy Arduino.
Article Image

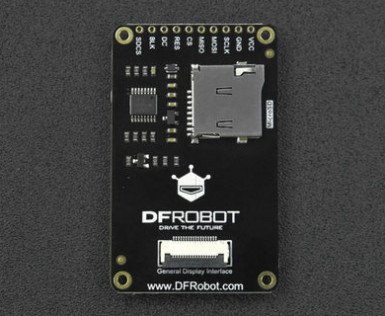

Na czarnej płytce drukowanej wyświetlacza znajdują się 4 otwory montażowe o średnicy 2 mm. Otwory te umieszczono, zachowując rozstaw 2,9 cm (patrz: schemat wymiarowy na końcu). Za sterowanie wyświetlaczem odpowiada układ ST7735S firmy Sitronix Technology. Wyświetlacz obsługuje 2 interfejsy: GDI (ang. General Display Interface) i SPI 4-Wire. Przewidziano w nim gniazdo kart microSD (do wczytywania obrazów z tych kart).

C
Wyświetlacz DFR0928

Występująca w DFR0928 matryca została dołączona do obwodów przez taśmę. Wyświetlacz jest dostępny w wielu rozwiązaniach. Warunki, w których może on być stosowany są niemal dowolne. Wysoka jakość jest w wyświetlacz wliczona. Produkt wspiera biblioteka GDL od DFRobot.

Sposób użycia DFR0928

Specyfikacja wyświetlacza DFR0928:

  • Długość przekątnej: 1,8”
  • Rozdzielczość: 128×160 px
  • Technologia wykonania: LCD
  • Rodzaj matrycy: IPS TFT
  • Liczba wyświetlanych kolorów: 262 tysięcy
  • Kąt widzenia: 120°
  • Działanie w oparciu o układ ST7735S (firmy Sitronix Technology) pełniący rolę sterownika wyświetlacza
  • Interfejsy:
    • GDI
    • SPI 4-Wire
  • Gniazdo kart microSD
  • Napięcie zasilania: 3,3-5 V
  • Zakres temperatury pracy: od -10 do 60°C
  • Rozmiary matrycy: 26×35 mm
  • Wymiary wyświetlacza z matrycą: 34×55 mm
  • Pobór mocy: 0,11 W
Schemat wymiarowy DFR0928

Opracowany przez DFRobot wyświetlacz sprzedawany jest wraz z taśmą GDI i listwą kołkową o 10 wyprowadzeniach (patrz galeria).

Więcej informacji pod adresami: link 1 i link 2 oraz w poniższych materiałach.

Galeria
DATA SHEET
Do pobrania
Download icon Schemat elektryczny wyświetlacza DFR0928 Download icon Pliki projektowe (2D i 3D) wyświetlacza DFR0928 Download icon Dokumentacja układu ST7735S
