Łatwe »dołączanie« złącza JST do płyt PCB dzięki wysokiej jakości czarnemu gniazdu o dwóch wyprowadzeniach od firmy 4UCON TECHNOLOGY

Jakub Tyburski

Blog

Projektowanie

23 grudnia 2021

700

Dla wielu rozwiązań, przede wszystkim tych zasilanych z baterii. Wytrzymałość wyrobu jest zapewniona dzięki odpornej na ciepło obudowie. Jego parametry są doskonałe.

Dwa ostatnie zdania wyżej w pełni potwierdza poniższa specyfikacja oraz dokumentacja, z którymi warto się zapoznać (doskonale wyrażają one podane w tytule gniazdo). Nic, poza przylutowaniem nóżek produktu, nie jest wymagane (wyrób jest gotowy do bezpośredniego użycia). Trudne warunki pracy są pisane.

Specyfikacja gniazda:

Maksymalne napięcie robocze: 100 V
Maksymalny prąd roboczy: 2 A
Napięcie wytrzymywane: 800 V (w czasie 1 minuty)
Rezystancja izolacji: 1 GΩ (utrzymująca się przez co najmniej 1 minutę)
Materiał obudowy: 46 UL94V-0 (wysokotemperaturowy, odporny na ciepło nylon)
Materiał wyprowadzeń: brąz kryty warstwą niklu i cyny
Rezystancja wyprowadzeń:
- „Na starcie”: 10 mΩ
- „Po użyciu/testach”: 20 mΩ
Dopuszczalna grubość płytek PCB, dla których można stosować adapter: 0,8-1,6 mm
Zakres temperatury pracy: od -25 do 85°C
Kolor obudowy: czarny
Waga: 0,28 g

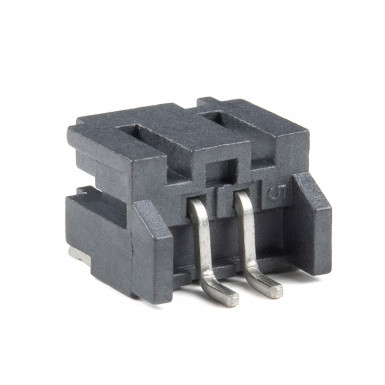

Gniazdo JST firmy 4UCON TECHNOLOGY o dwóch wyprowadzeniach

Do pobrania

Dokumentacja gniazda

Firma:

Tagi: PCB Projektowanie

Tematyka materiału: 4UCON TECHNOLOGY, 46 UL94V-0, brąz, cyna, gniazda elektroniczne, nikiel, nylon, nylon wysokotemperaturowy, płytki PCB, SMD, złącze JST, złącze JST-PH, złącza elektroniczne
