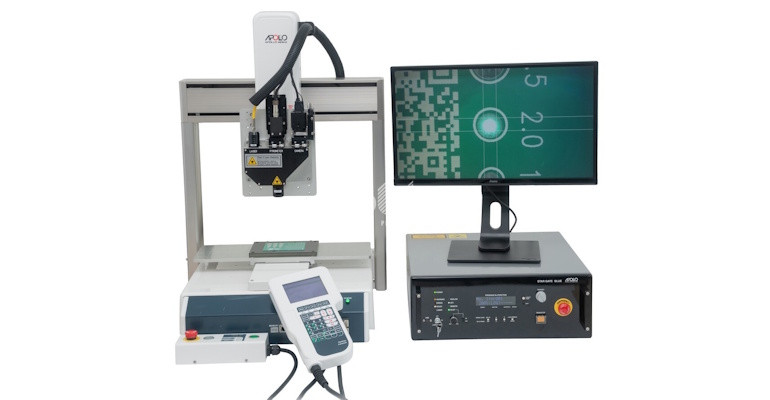

Zestaw do lutowania laserowego STAR GATE

Jakub Tyburski

Blog

1 kwietnia 2026

286

PB Technik

To rozwiązanie pozwala na sprawne i w pełni zautomatyzowane lutowanie laserowe, a jednocześnie jest proste do integracji zarówno z pojedynczymi robotami, jak i z całymi stanowiskami produkcji. Innowacyjna głowica lutująca wyposażona jest m.in. w źródło lasera oraz w pirometr, który służy do obserwacji temperatury realizowanego procesu. Dzięki niemu, ryzyko przegrzania komponentów zostaje wyeliminowane, a dodatkowo, w zależności od wariantu, emitowana jest wiązka lasera o długości fali: 925 nm (jest to zakres podczerwieni) lub 450 nm (lekko wyższej od długości stosowanej w czytnikach Blu-Ray, czyli chodzi o laser niebieski).

Specyfikacja techniczna zestawu do lutowania laserowego STAR GATE:

Długość fali: 450 lub 925 nm
Moc lasera: 50 lub 80 W
Średnica wiązki lasera: 0,18-2100 lub 0,33-4000 µm
Zakres pomiaru temperatury: 140-700°C
Czas martwy pomiaru temperatury: 100 μs
Zasilanie: 100-120/200-240 V AC (50-60 Hz)
Maksymalny pobór mocy: 1,5 kVA
Wymiary głowicy: 18,5×5,8×27,95 cm
Wymiary kontrolera: 44,8x50,4x13,2 cm lub 44,8x58,4x17,5 cm
Waga głowicy: 2,5 kg
Waga kontrolera: 20 lub 23 kg

Więcej informacji pod adresem: pbtechnik.com.pl

Wideo

Firma: PB Technik

Tagi: PCB Projektowanie

Tematyka materiału: Apollo Seiko, IR, lasery, PB Technik, promieniowanie podczerwone, STAR GATE

AUTOR

Jakub Tyburski

Jakub Tyburski

ZOBACZ WIĘCEJ ARTYKUŁÓW AUTORA

Źródło

pbtechnik.com.pl
