Sześciowarstwowe płytki PCB z serii SEMI-FLEX

Jakub Tyburski

Blog

PCB/Montaż

12 marca 2026

119

Eurocircuits

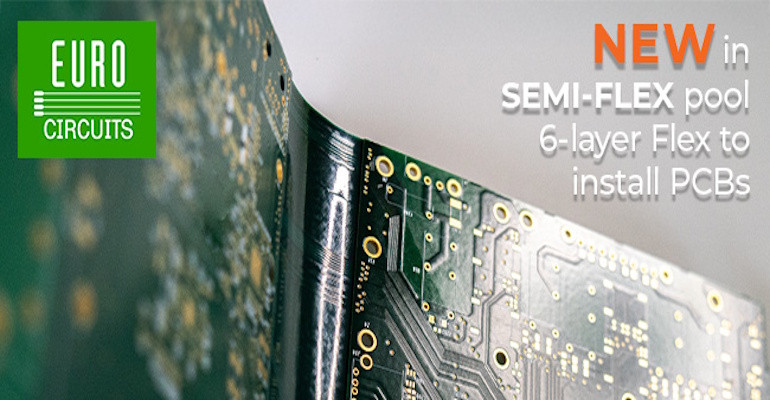

Prezentowane płytki zaprojektowano tak, by w sekcji zginania mogły zostać wygięte podczas montażu bez ryzyka uszkodzeń. W porównaniu z klasycznymi płytkami PCB, zasadzonymi na materiałach poliimidowych, stosowany jest laminat epoksydowy FR-4 wzmocniony włóknami szklanymi. To materiał, który coraz chętniej używany jest w przemyśle elektroniki. Nazwa serii płytek może wprowadzać w błąd - bardziej trafnym sformułowaniem jest "flex to install", czyli są to płytki nie tyle giętkie, co uginające się podczas ich umieszczania w obudowach urządzeń.

Wszystkie płytki PCB z serii SEMI-FLEX są nieodżałowanym wyborem, kiedy trzeba zmieścić elektronikę w ciasnych przestrzennie rozwiązaniach. W sekcji zginania przewidziana została przede wszystkim specjalna warstwa miedzi o grubości 35 µm, obrobiona tak, aby nie uległa pęknięciu w trakcie zginania. Natomiast w sekcjach sztywnych wykorzystuje się dwa rodzaje warstw: bazową, mającą grubość 0,1 mm oraz wzmacniającą o grubości 0,51 mm. Warstwy, o których jest mowa w rzeczy samej czerpią z pełnej struktury laminatu FR-4. W tym laminacie znajdują się także warstwy włókna szklanego (tzw. prepreg), co daje symetryczną i stabilną konstrukcję, którą można wygiąć w danym kierunku. W ten sposób sześciowarstwowe płytki PCB z serii SEMI-FLEX nadają się do wielu zastosowań, a przy okazji są tańsze w produkcji, ponieważ laminat FR-4 jest bardziej ekonomiczny aniżeli materiały poliimidowe. Przytoczone płytki nie wymagają także specjalnych zabiegów w celu wydłużenia trwałości - zatem warto się nimi zainteresować już teraz i rozważyć ich zastosowanie zanim będzie za późno.

Więcej informacji pod adresem: eurocircuits.com

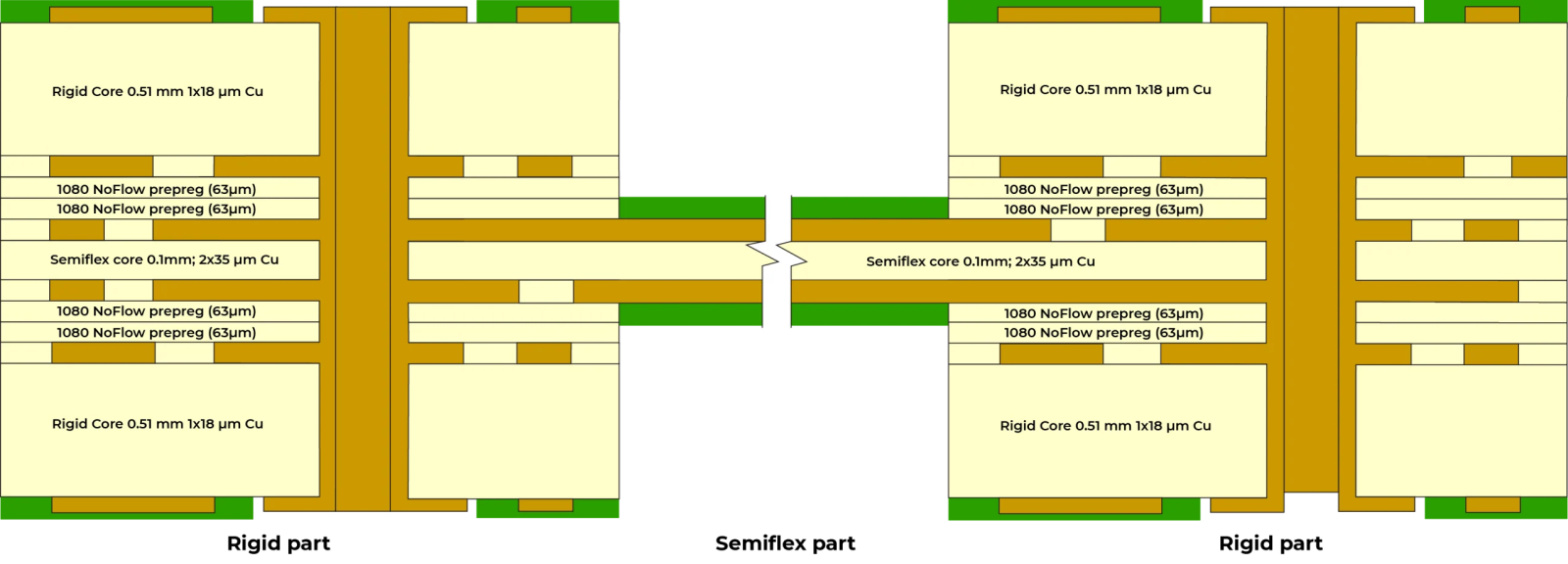

Ogólna struktura płytek PCB z serii SEMI-FLEX.

Semiflex part - sekcja zginania. Rigid part - sekcja sztywna.

Wideo

Firma: Eurocircuits

Tagi: PCB Projektowanie

Tematyka materiału: FR-4, laminaty epoksydowe, płytki PCB, płytki wielowarstwowe, płytki zginalne, SEMI-FLEX
