Stacja naprawcza HR 600/3P

Jakub Tyburski

Blog

PCB/Montaż

16 lipca 2026

126

PB Technik

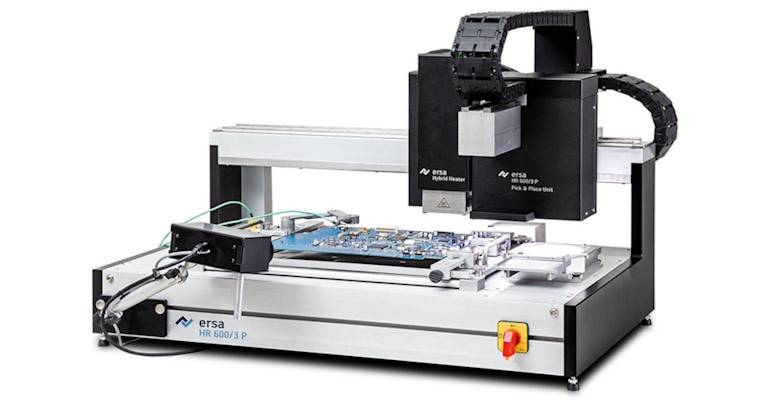

Stacja HR 600/3P pozwala na dosyć szybką i precyzyjną wymianę podzespołów SMT, oferowanych w rozmiarach: od 01005 do 6×6 cm. W celu dokładnego pozycjonowania elementów w rozwiązaniu stosowana jest płynnie regulowana głowica w połączeniu z kamerami o rozdzielczości 5 MPx, przeznaczonymi do wnikliwej inspekcji płytek PCB. Dodatkowo produktem można zarządzać poprzez intuicyjny interfejs graficzny, oparty na autorskim oprogramowaniu HRSoft 2. Warto także wspomnieć o dokładnej kontroli temperatury na dowolnym etapie procesu naprawczego - w tym celu prowadzony jest dwustrefowy proces nagrzewania głowicy oraz równolegle realizuje się podgrzewanie od dołu stołu roboczego z wykorzystaniem promieniowania podczerwonego (IR).

Specyfikacja techniczna stacji naprawczej ERSA HR 600/3P:

Wymiary: 85×66×53,7 cm
Waga: ok. 70 kg
Moc znamionowa: 3,2 kW
Napięcie zasilania: 220-240 V AC (50/60 Hz)
Dostępny kompresor sprężonego powietrza 6-10 bar (bez oleju)
Dwustrefowa grzałka górna (2x400 W).
Grzałka dolna w postaci emitera promieniowania podczerwonego (3x800 W).
Maksymalny, dopuszczalny rozmiar płytki PCB: 39×30 cm
Obsługiwane rozmiary komponentów: od 01005 do 6×6 cm
Dokładność pozycjonowania podzespołów: ±25 µm
Przyznany certyfikat CE
Dwie kamery inspekcyjne o rozdzielczości 5 MPx (jedna kolorowa, druga czarno-biała)

Więcej informacji tutaj oraz na poniższych materiałach.

DATA SHEET

Wideo

Do pobrania

Nota katalogowa HR 600/3P

Firma: PB Technik

Tagi: PCB Pracownia elektronika Projektowanie Software

Tematyka materiału: HR 600/3P, HRSoft 2, Kurtz Ersa, PB Technik, SMT, stacje naprawcze
