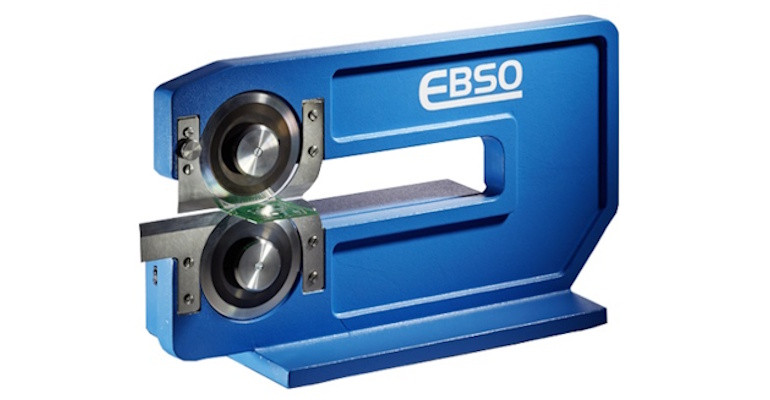

Separatory EasyCut 300 i EasyCut 300M

Jakub Tyburski

Blog

27 stycznia 2026

118

PAKT Electronics

Jest tu mowa o rozwiązaniach pozwalających na separację płytek PCB, z czego model EasyCut 300 oferowany jest w wersji manualnej, a model EasyCut 300M wyposażony jest m.in. w dwustopniowy napęd dolnego ostrza. W przypadku EasyCut 300 operator wkłada narylcowany panel w prowadnicę i w dalszej kolejności przeciąga całą długość płytki pomiędzy 2 ostrzami. Natomiast w przypadku drugiego z wymienionych modeli dolne ostrza wciągają panel, po czym dokonuje się separacja spodziewana jako efekt końcowy prac, które wykonywane są z zastosowaniem EasyCut 300M.

Specyfikacja techniczna modelu Easy Cut 300:

Wymiary: 19×67×35,5 cm
Ciężar: 18,5 kg
Obsługiwana grubość płytek PCB: 1-3,2 mm
Maksymalna obsługiwana długość panelu: 32 cm
Wymagane podfrezowanie: 0,3-0,8 mm
Kąt podfrezowania: 25-30°

Specyfikacja techniczna modelu Easy Cut 300M:

Wymiary: 19x67x35,5 cm
Ciężar: 23,7 kg
Obsługiwana grubość płytek PCB: 1-3,2 mm
Maksymalna obsługiwana długość panelu: 32 cm
Wymagane podfrezowanie 0,3-0,8 mm
Kąt podfrezowania: 25-30°

Więcej informacji pod adresem: paktel.pl

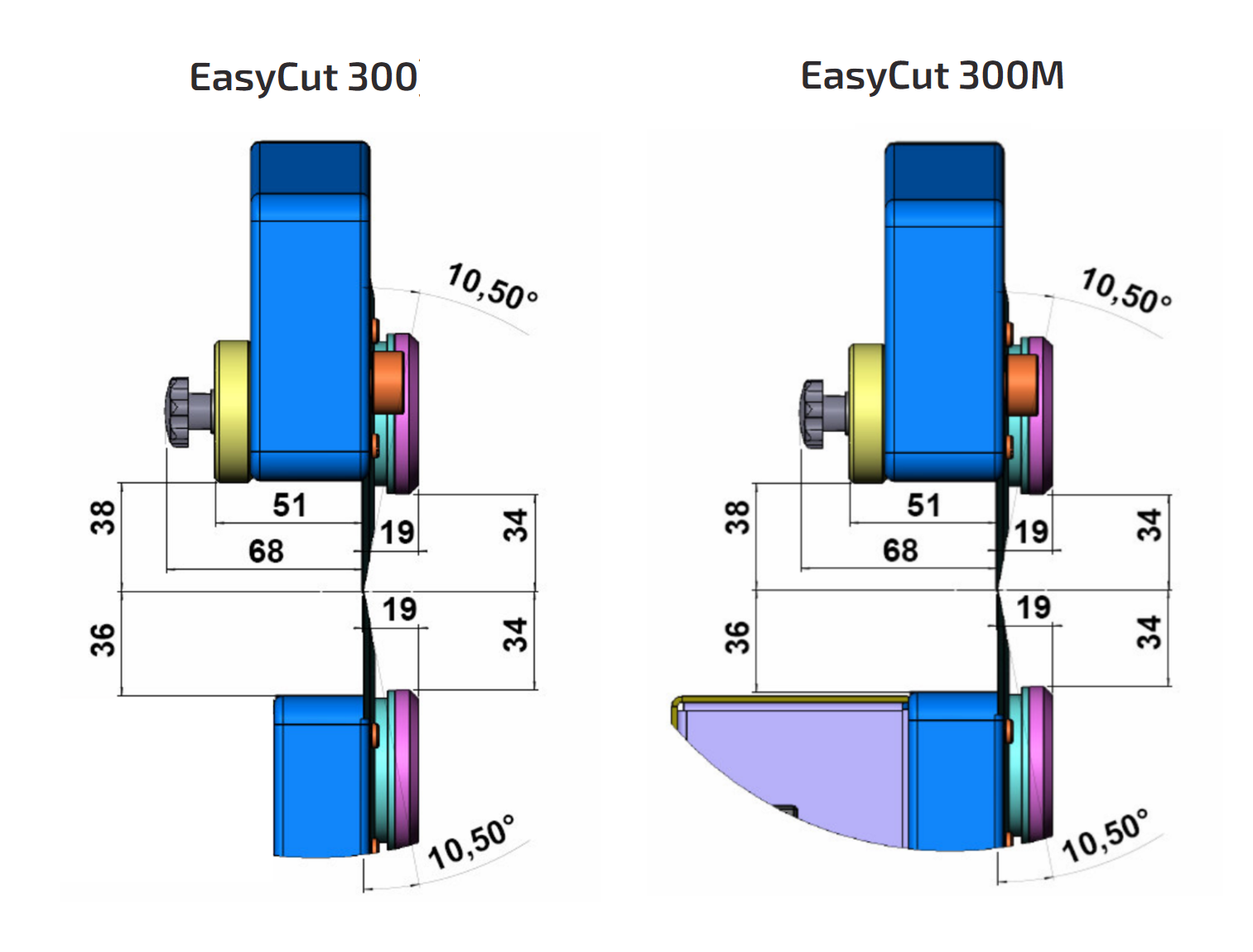

Schematy wymiarowe separatorów EasyCut 300 i EasyCut 300M

Schematy wymiarowe separatorów EasyCut 300 i EasyCut 300M

Firma: PAKT Electronics

Tagi: PCB Projektowanie

Tematyka materiału: EasyCut 300, EasyCut 300M, PAKT Electronics, płytki PCB, podfrezowanie, separatory płytek PCB
