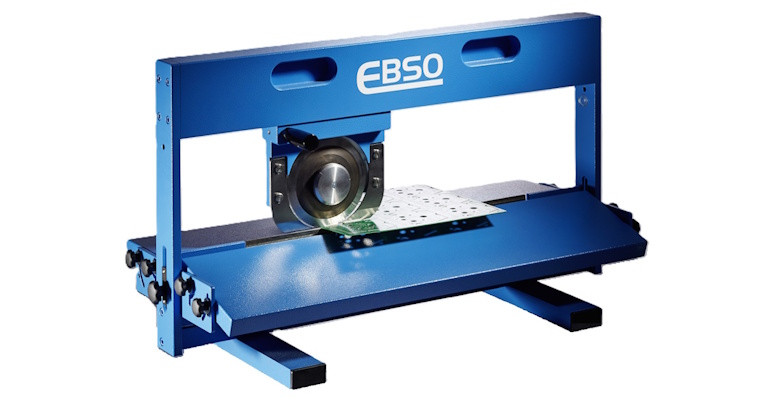

Separator EasyCut 450

Jakub Tyburski

Blog

29 lipca 2026

49

PAKT Electronics

To rozwiązanie przeznaczono do separacji płytek PCB. Występują w nim następujące rodzaje ostrzy: górne okrągłe oraz dolne linearne. Operator umieszcza panel na ostrzu linearnym, a następnie jednym ruchem ręki dokonuje separacji poprzez przeciągnięcie górnego ostrza wzdłuż rylcowania.

Specyfikacja techniczna separatora EasyCut 450:

Wymiary: 30,4×68,5×43,1 cm
Ciężar: 25 kg
Obsługiwana grubość płytek PCB: 1-3,2 mm
Maksymalna obsługiwana długość panelu: 45 cm
Wymagane podfrezowanie 0,3-0,8 mm
Kąt podfrezowania: 25-30°

Więcej informacji pod adresem: paktel.pl

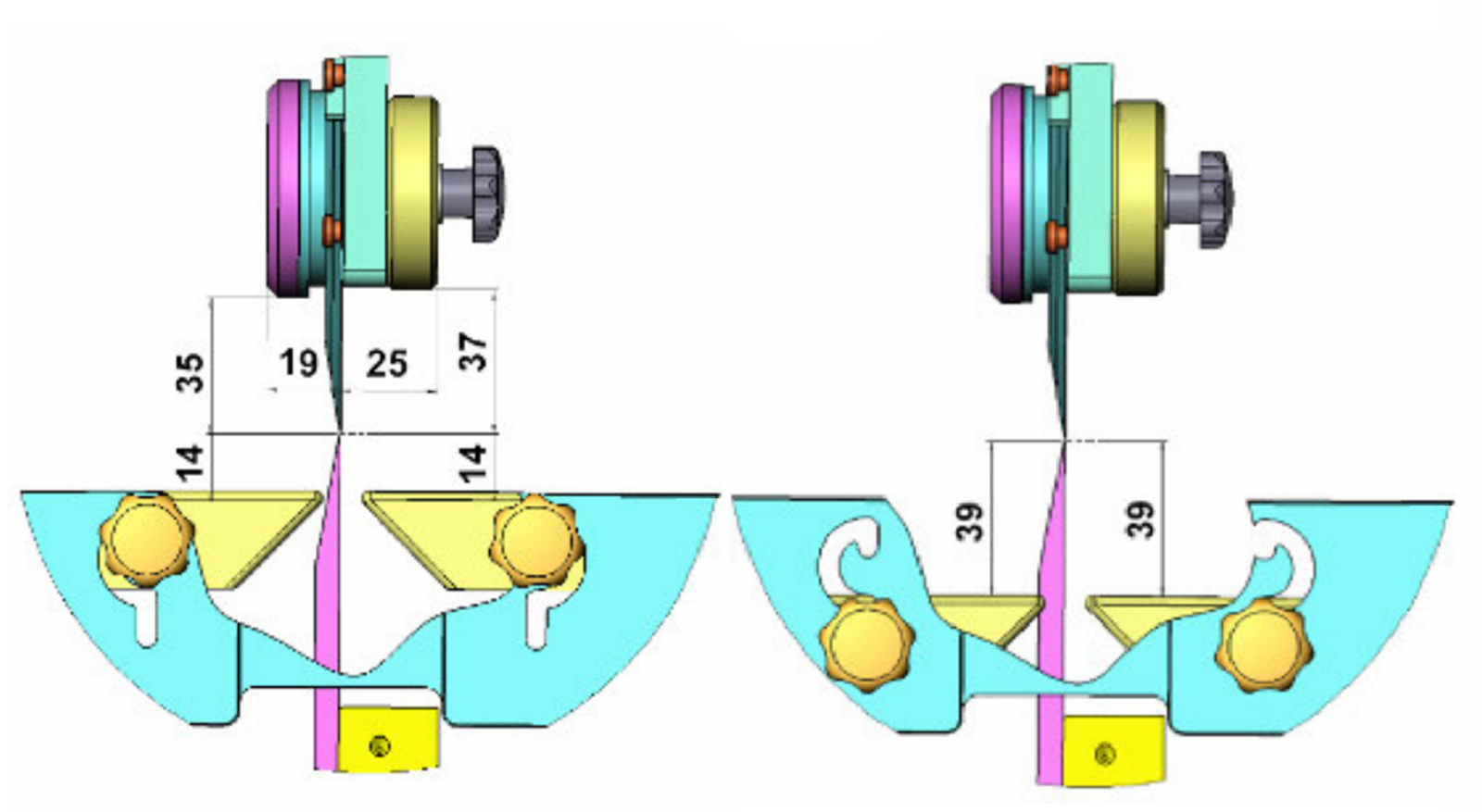

Schematy wymiarowe separatora EasyCut 450

Schematy wymiarowe separatora EasyCut 450

Firma: PAKT Electronics

Tagi: PCB Projektowanie

Tematyka materiału: cięcie płytek, EasyCut 450, PAKT Electronics, płytki PCB, podfrezowanie, separatory płytek PCB
