AHV85110 firmy Allegro MicroSystems: izolowany sterownik bramek tranzystorów GaN FET

Article Image
Działający w temperaturach od -40 do 125°C sterownik bramek tranzystorów GaN FET zapewnia spore częstotliwości przełączania dla wspomnianych tranzystorów. Wartość parametru CMTI przekracza 100 V/ns, a napięcie zasilania to 10,5-13,2 V. Minimalny, w praktyce, czas reakcji AHV85110 wynosi 50-100 ns. Produkt spełnia normę AEC-Q100.

Na wyjściach AHV85110 dostępne są rezystory 2 rodzajów: pull-up - o rezystancji 2,8 Ω i pull-down o rezystancji 1 Ω. Znajduje się zintegrowany transformator dla potrzeb dość skutecznej, w rzeczywistości, ochrony pomiędzy elementami układu (stąd w tytule określenie izolowany). Przewidziano wewnętrzne źródło napięcia polaryzacji. Na wyjście tego źródła należy podpiąć kondensator odsprzęgający, o pojemności: 5-100 nF. Wejście aktywacji w układzie AHV85110, zwane EN, wyróżnia "błyskawiczność reakcji". Wdrożono zabezpieczenia UVLO. Realizowana jest synchronizacja pierwszego zbocza narastającego sygnału na wejściu sterownika z resztą impulsów na jego wyjściach bezpośrednio po aktywacji sterownika. Gwarantowana jest także zasadna kompatybilność elektromagnetyczna. Pojemność pasożytnicza między izolowanymi podzespołami AHV85110 nie przekracza: 1 pF. Rozmiary sterownika to: 10×7,66×2,41 mm. Jego obudowa jest niskoprofilowa. Zastosowania AHV85110 obejmują choćby: ładowarki pojazdów elektrycznych, przetwornice DC/DC, mikroinwertery i rozwiązania audio. Wliczona jest także i tutaj oszczędność miejsca na płytkach drukowanych (PCB).

Więcej informacji pod adresami: link 1 i link 2 oraz na dokumentacji pod zdjęciem.

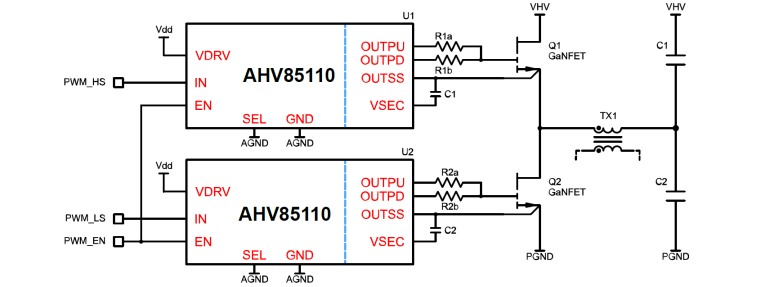

Sposób użycia AHV85110
Wideo
Firma: Allegro MicroSystems
Tematyka materiału: AEC-Q100, AHV85110, Allegro MicroSystems, CMTI, GaN FET, sterowniki bramek
