Tygodniowy Przegląd Nowych Produktów - 13.03.2026 r.

Sześciowarstwowe płytki PCB z serii SEMI-FLEX

Prezentowane płytki zaprojektowano tak, by w sekcji zginania mogły zostać wygięte podczas montażu bez ryzyka uszkodzeń. W porównaniu z klasycznymi płytkami PCB, zasadzonymi na materiałach poliimidowych, stosowany jest laminat epoksydowy FR-4 wzmocniony włóknami szklanymi. To materiał, który coraz chętniej używany jest w przemyśle elektroniki. Nazwa serii płytek może wprowadzać w błąd - bardziej trafnym sformułowaniem jest "flex to install", czyli to płytki nie tyle "giętkie", co "uginające się" przy umieszczaniu w obudowach urządzeń. Wszystkie płytki PCB z serii SEMI-FLEX są nieodżałowanym wyborem, kiedy trzeba zmieścić elektronikę w ciasnych przestrzennie rozwiązaniach. W sekcji zginania przewidziana została przede wszystkim specjalna warstwa miedzi o grubości 35 µm, obrobiona tak, aby nie uległa pęknięciu w trakcie zginania. Natomiast w sekcjach sztywnych wykorzystuje się dwa rodzaje warstw: bazową, mającą grubość 0,1 mm oraz wzmacniającą o grubości 0,51 mm. Warstwy, o których jest mowa w rzeczy samej czerpią z pełnej struktury laminatu FR-4. W tym laminacie znajdują się także warstwy włókna szklanego (tzw. prepreg), co daje symetryczną i stabilną konstrukcję, którą można wygiąć w danym kierunku. W ten sposób sześciowarstwowe płytki PCB z serii SEMI-FLEX nadają się do wielu zastosowań, a przy okazji są tańsze w produkcji, ponieważ laminat FR-4 jest bardziej ekonomiczny aniżeli materiały poliimidowe. Przytoczone płytki nie wymagają także specjalnych zabiegów w celu wydłużenia trwałości - zatem warto się nimi zainteresować już teraz i rozważyć ich zastosowanie zanim będzie za późno.

Ogólna struktura płytek PCB z serii SEMI-FLEX.
Semiflex part - sekcja zginania. Rigid part - sekcja sztywna.

Mikroskop inspekcyjny EVO Cam HALO

EVO Cam HALO to zaawansowany mikroskop cyfrowy łączący wysoką jakość obrazu z prostą obsługą i dogodnym oświetleniem pierścieniowym. Wyposażony w kamerę o rozdzielczości 4K, pozwala na szczegółową inspekcję małych i złożonych elementów bez potrzeby wymiany obiektywów. Rozwiązanie zapewnia równomierne i regulowane oświetlenie, co bez wątpienia poprawia widoczność krawędzi oraz detali powierzchni. Mikroskop cyfrowy EVO Cam HALO stanowi nieocenione rozwiązanie dla tych, którzy wprost wymagają niezawodnego systemu do kontroli jakości, analizy powierzchni i inspekcji komponentów. Dzięki połączeniu idealnej klasy optyki, inteligentnego oświetlenia i należytej prostoty obsługi, mikroskop gwarantuje powtarzalność wyników pracy oraz też skraca czasy oceny wizualnej w różnych przypadkach. Prezentowane urządzenie zostało opracowaone z myślą o użytkownikach z branż, w których liczy się dokładność, ergonomia oraz szybkość pracy (jest tu mowa zwłaszcza o elektronice i motoryzacji). Wymienne soczewki wraz z kamerą o rozdzielczości 4K i niesłychanej dynamice pozwalają zaobserwować nawet najmniejsze szczegóły, a opcjonalne statywy o rozmaitych i wyszukanych zakresach pozwalają na pracę z małymi, jak i dużymi próbkami. Mikroskop EVO Cam HALO jest w pełni zalecanym rozwiązaniem w wielu przypadkach. Jego przeznaczeniem są zastosowania, w których istotne są szczegółowe pomiary, nie mówiąc o oprogramowaniu DimensionTwo, które umożliwia szybkie raportowanie, równie nieodzowne co inspekcje, które mikroskopem EVO Cam HALO można przeprowadzić bez względu na sytuację.

Najważniejsze cechy mikroskopu EVO Cam Halo:

• Matryca: CMOS 1/2.5'' 8.51 Mpx
• Powiększenie: 20:1
• Kontrola ostrości: AutoFull, AutoSpot lub Manual Focus
• Kontrola ekspozycji: Auto, priorytet przysłony, priorytet migawki lub kontrola ręczna
• Dostępne obiektywy: x0,45, x0,62, x1,0, x1,5, x2,0, 2D, 3D, 4D lub 5D

Mikroskop inspekcyjny EVO Cam HALO

Nowe modele ograniczników przepięć PoE LAN firmy Relpol - ochrona danych i zasilania w jednej obudowie

Firma Relpol rozszerzyła ofertę zabezpieczeń o serię ograniczników przepięć PoE LAN RSP-05, przeznaczonych do ochrony urządzeń zasilanych przy użyciu kabli Ethernet. Rozwiązania te chronią zarówno tory transmisji danych, jak i linie zasilające 48 V DC, zapewniając pełne bezpieczeństwo pracy kamer IP, punktów dostępowych czy innych urządzeń, którymi są np. specjalistyczne systemy kontroli dostępu. Nowych ograniczników jest w sumie trzy i każdy z nich przedstawiono w punktach zawartych poniżej.

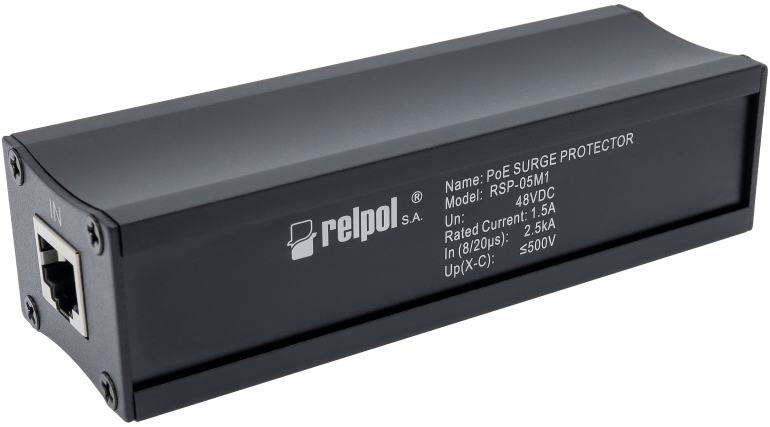

Model RSP-05M1 - Jednotorowy ogranicznik PoE do montażu liniowego

Najważniejsze cechy produktu:

• Obsługa standardów: PoE, PoE+ i PoE++
• Napięcie znamionowe: 48 V DC
• Maksymalne napięcie pracy ciągłej: 65 V DC
• Maksymalny prąd wyładowczy: 1 kA (x-x), 2,5 kA (x-c)
• Prąd znamionowy: 1,5 A
• Wielopoziomowa ochrona: GDT + MOV + TVS
• Poziom strat sygnału: poniżej 0,2 dB
• Zgodność ze standardem IEEE 802.3af / 802.3at

Ogranicznik przepięć RSP-05M1

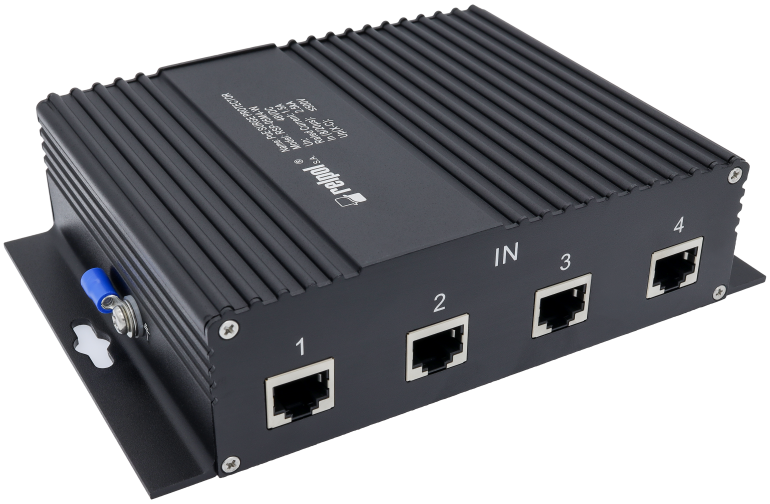

Model RSP-05M4-W - Czterotorowy ogranicznik PoE do montażu ściennego lub w szafach

Najważniejsze cechy produktu:

• Obsługa transmisji Ethernet z przepustowością: 100 lub 1000 Mb/s
• Napięcie znamionowe: 48 V DC
• Maksymalne napięcie pracy ciągłej: 65 V DC
• Maksymalny prąd wyładowczy: 1 kA / 2,5 kA
• Wielopoziomowa ochrona: GDT + MOV + TVS
• Poziom strat sygnału: poniżej 0,2 dB
• Zgodność ze standardem: IEEE 802.3af / 802.3at

Ogranicznik przepięć RSP-05M4-W

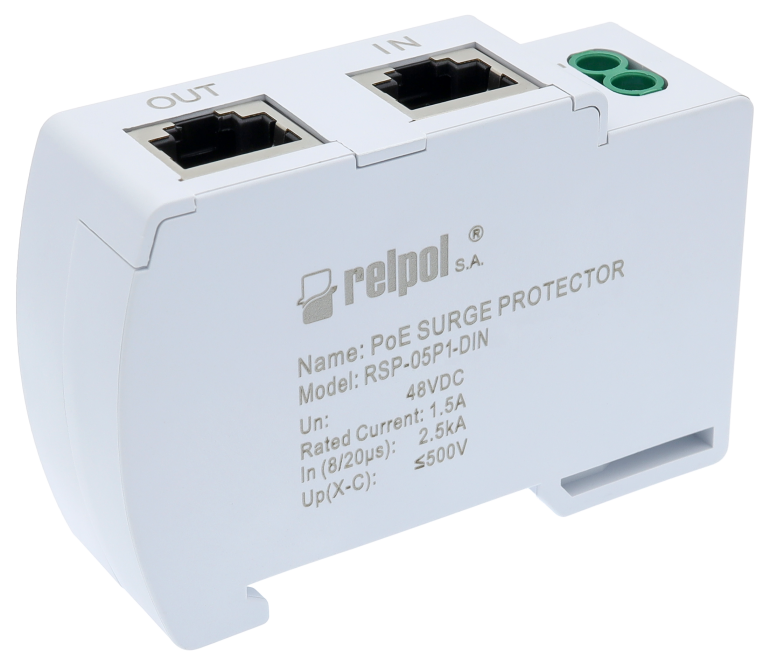

Model RSP-05P1-DIN - Jednotorowy ogranicznik PoE do montażu na szynie DIN

Najważniejsze cechy produktu:

• Uziemienie poprzez przewód N lub przewód ochronny
• Napięcie znamionowe: 48 V DC
• Maksymalne napięcie pracy ciągłej: 65 V DC
• Maksymalny prąd wyładowczy: 1 kA / 2,5 kA
• Czas reakcji: poniżej 1 ns
• Zgodność ze standardem: IEEE 802.3af / 802.3at

Ogranicznik przepięć RSP-05P1-DIN

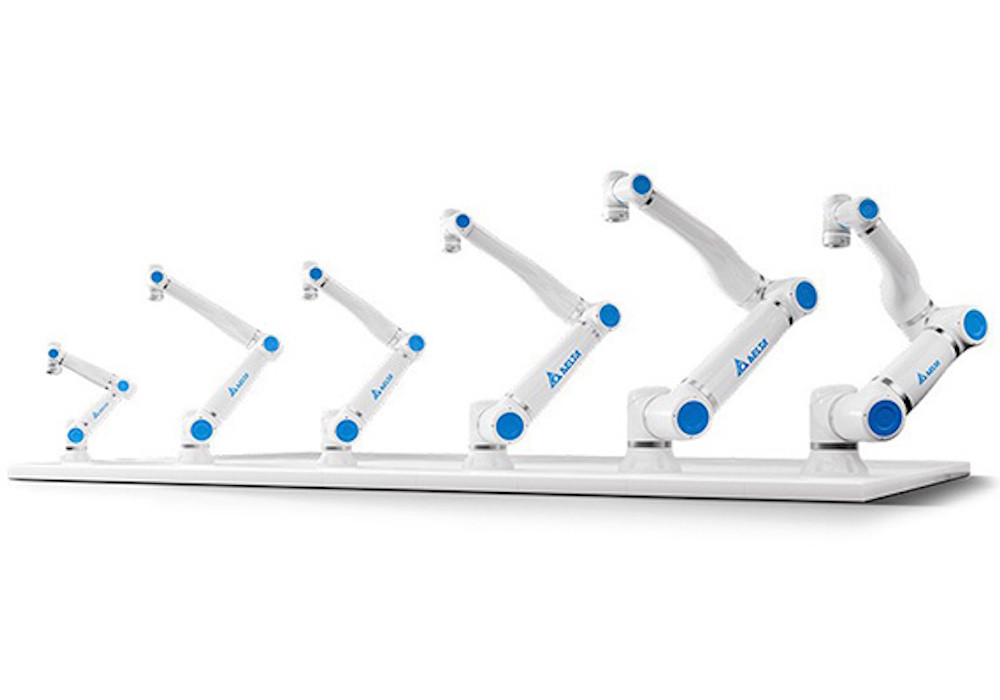

Roboty współpracujące z serii D-bot

Są to rozwiązania powstałe z myślą o bezpiecznej, elastycznej i precyzyjnej automatyzacji procesów produkcji. Dzięki specjalnej konstrukcji i zintegrowanym 24-bitowym enkoderom, roboty współpracujące D-bot oferują wysoką rozdzielczość i precyzję - przy powtarzalności rzędu ±0,02 mm, która pozwala na obsługę nawet najbardziej wymagających i delikatnych, a wręcz najwrażliwszych komponentów, z którymi należy obchodzić się ostrożnie. Wytrzymała, pyło- i wodoodporna obudowa o stopniu ochrony IP66 predestynuje roboty D-bot do działania w trudniejszych warunkach przemysłowych. Jest tu mowa o rozwiązaniach wyposażonych w innowacyjny system bezpieczeństwa Reflex Safety, który po wykryciu kontaktu "błyskiem" odwraca ruchy robotów, chroniąc w ten sposób operatorów i sam sprzęt. Użytkownicy mogą zdefiniować liczne parametry pracy (przykładowo to szybkość operacji). Z kolei dedykowane oprogramowanie D-Bot GUI oferuje: intuicyjne środowisko łącznie z realistyczną wizualizacją 3D oraz gotowe aplikacje do zadań typu "pick-and-place", czy paletyzacji, co zdecydowanie skraca czas wdrażania robotów. Roboty współpracujące serii D-bot dostępne są w wariantach o udźwigu: od 6 do 30 kg oraz o zasięgu: 80-130 cm, dzięki czemu sprawdzają się one w wielu procesach: od montażu i pakowania, aż po transport materiałów, spawanie i kontrolę jakości produktów m.in. z branż automatyki i elektroniki.

Roboty współpracujące z serii D-bot

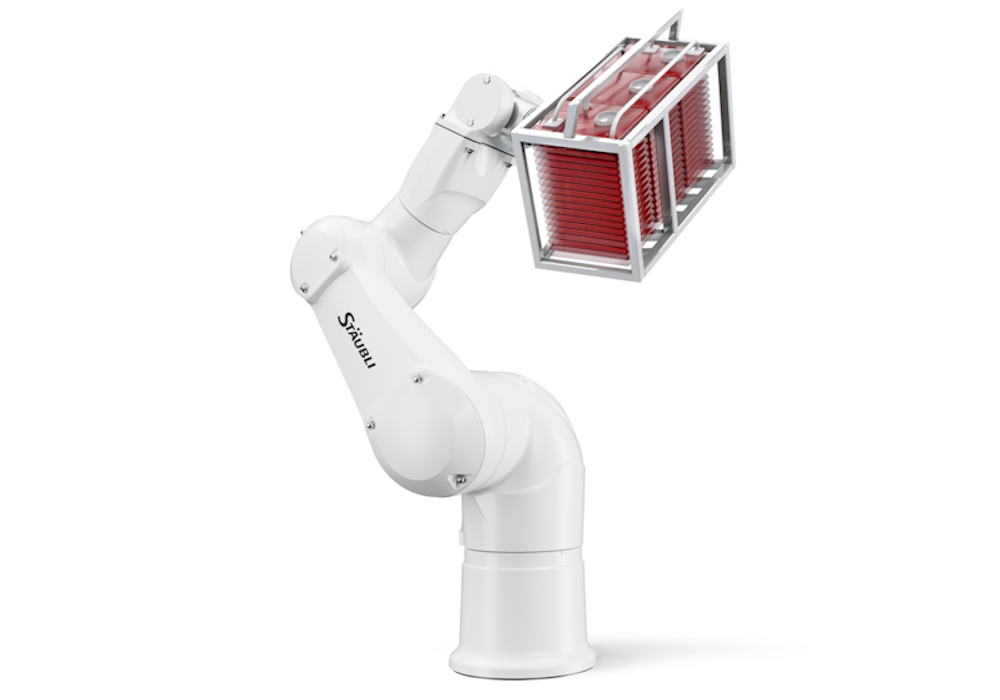

Sześcioosiowy robot farmaceutyczny Stericlean

To rozwiązanie jest kluczowym elementem wyposażenia w laboratoriach medycznych oraz w zakładach produkcji leków. A to nie wszystko - robot Stericlean zapobiega też przenoszeniu patogenów, przez wzgląd na to, że człowiek nie musi ingerować w realizowane procesy. Jest to zapewnione łącznie z niezawodną pracą w sterylnych środowiskach. Prezentowany robot nadaje się zwłaszcza do czynności: załadunku i rozładunku półproduktów farmaceutycznych. Budową, którą Stericlean się odróżnia, nie są w stanie poszczycić się inne warianty robotów. Rozwiązanie firmy Stäubli jest wytrzymałe oraz równocześnie odporne na działanie środków czyszczących. Jeżeli chodzi o konserwację, można być w pełni spokojnym - robot Stericlean nie jest wymagający w utrzymaniu, pracując zawsze z maksymalną precyzją, celem niesienia pomocy chorym na całym świecie.

Najważniejsze cechy:

• Powłoka ochronna niewrażliwa na substancje żrące - w tym na nadtlenek wodoru (H₂O₂)
• Obudowa wykonana ze stali nierdzewnej
• Stopień ochrony: IP65 (w przypadku nadgarstka jest to IP67)
• Podłączenie do systemów sterowania za pośrednictwem podstawy
• Możliwość montażu w pełnym zakresie
• Opatentowana skrzynia biegów JCS
• Zgodność z poziomami bezpieczeństwa: SIL3 oraz PL e

Sześcioosiowy robot farmaceutyczny Stericlean

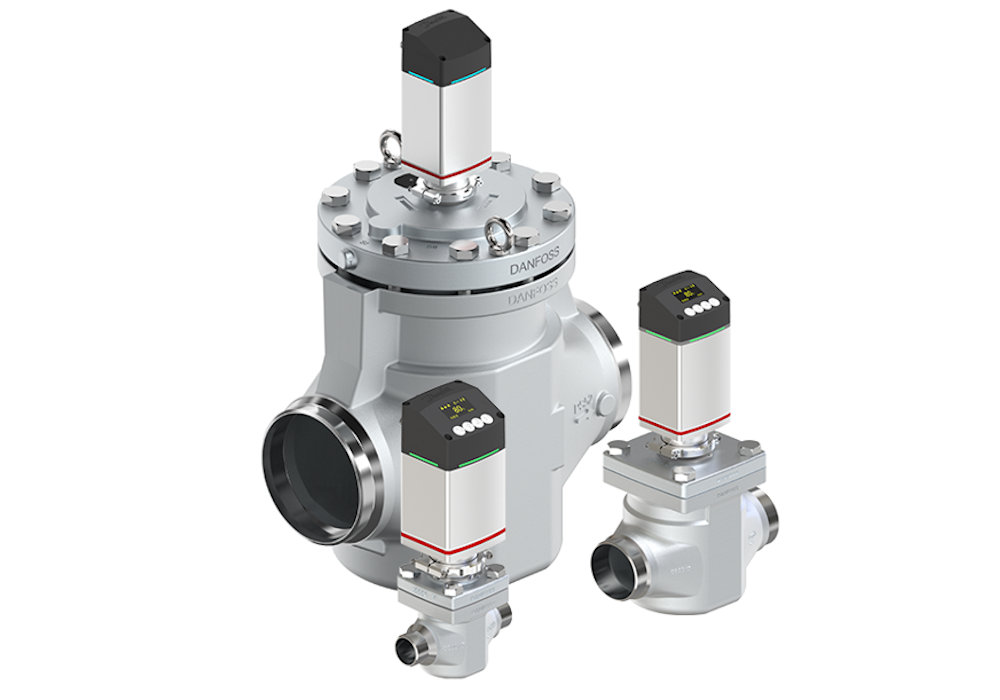

Zawory silnikowe ICM Flexline

Zawory ICV Flexline sterowane silnikami ICM są szybkie i proste w obsłudze oraz niezłożone w instalacji i serwisie, ze względu na niski ciężar, przy kompaktowej konstrukcji. Podzespoły przeznaczone są głównie do sterowania procesami dławienia w rurociągach cieczowych oraz do regulacji ciśnienia lub temperatury w rurociągach ssawnych dla par suchych lub mokrych oraz w rurociągach gorących par. Prezentowane zawory zaprojektowane zostały tak, aby móc wytrzymywać ciśnienie robocze do 52 bar (754 psi) - w przedziale temperatury mediów: od -60 do 120°C. To sprawia, że seria ICM Flexline w gruncie rzeczy nadaje się do: dwutlenku węgla (CO₂), amoniaku i innych wysokociśnieniowych czynników chłodniczych. Zawory serii dostarcza się przeważnie jako kompletne i gotowe do użycia elementy. Jednak na życzenie zapewniane są również zestawy części, jeśli tylko tego chcą klienci.

Najważniejsze cechy:

• Szybka i łatwa obsługa oraz montaż i serwis
• Lekka i zwarta konstrukcja
• Możliwość stosowania naturalnych, wysokociśnieniowych czynników chłodniczych - np. CO₂
• Bezkonkurencyjne właściwości regulacyjne
• Zapewnia wysokie ciśnienie ssania i lepszy współczynnik COP dla oszczędności energii

Zawory silnikowe ICM Flexline

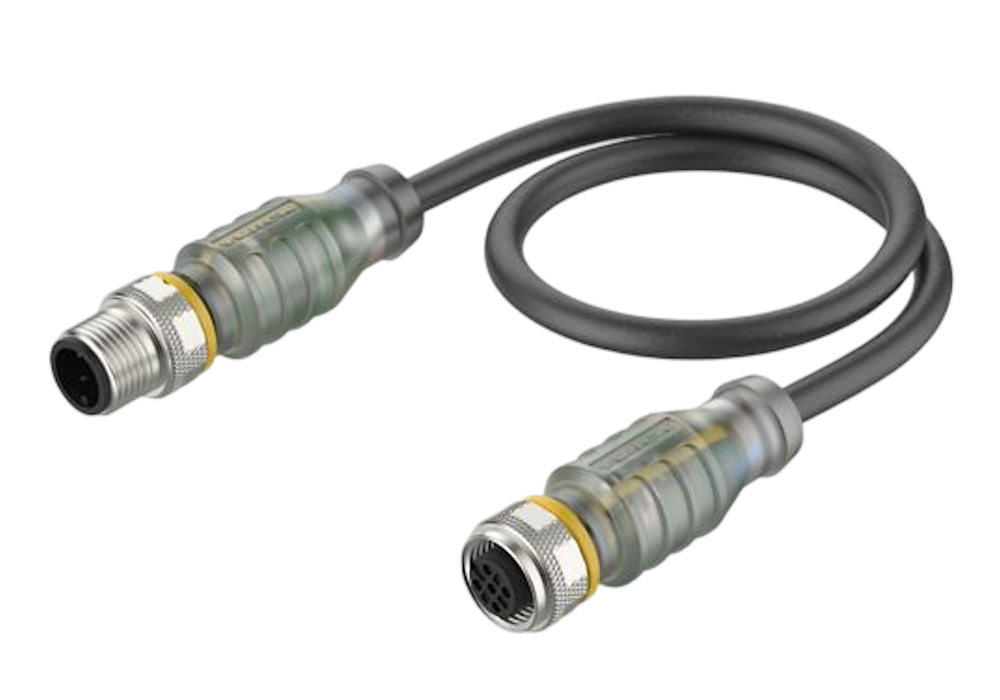

Złącze przemysłowe M12Plus

Złącze M12Plus wyposażone jest w obwody monitorowania prądu i napięcia oraz dodatkowo w interfejs Bluetooth Low Energy (BLE), poprzez który przekazuje się wartości wymienionych wielkości. Jest to podzespół, który pozwala na rozpoznanie poważnych problemów takich jak: uszkodzenia kabli, czy zanik zasilania, mający w tym celu przyznany unikalny adres fizyczny MAC warunkujący współpracę złącza ze środowiskiem TURCK Automation Suite. W tymże środowisku decydujące są wizualizacje wartości mierzonych - na tej podstawie użytkownicy mogą szybko zareagować na nieprzewidziane sytuacje i zapewnić w ten sposób optymalną pracę rozwiązań, w której złącze M12Plus ma zastosowanie. Standardowo złącze wyposażone jest w poliuretanową powłokę zewnętrzną, stworzoną z myślą o zastosowaniu w łańcuchach nośnych (drag chains). Wszystkie wartości napięcia, czy prądu przesyłane są bezprzewodowo przy niedużym poborze mocy, a maksymalny zasięg transmisji to: 40 m - w pomieszczeniach, lub do 100 m - na zewnątrz. Zasięg ten osiąga się przy częstotliwości 2,4 GHz, nie mówiąc o obudowie, którą cechuje stopień ochrony IP69K. Dzięki niemu, złącze M12Plus sprawdza się doskonale w wymagających środowiskach pracy. Inaczej być nie może, mając na względzie odporność zwłaszcza na szkodliwe substancje chemiczne, w tym np. oleje i rozpuszczalniki. Złącze jest również trudnopalne, a do tego wyróżnia je niewrażliwość na iskry spawalnicze, w połączeniu z nieścieralnością. Opisany podzespół trudno zatem uszkodzić choćby spróbować tego dokonać za wszelką cenę, stanąć na głowie i powyrywać z niej włosy w akcie desperacji.

Złącze przemysłowe M12Plus zastosowane w praktyce
