Diody Schottky’ego produkcji ChipNobo dostępne w ofercie Micros
Do portfolio firmy Micros dołączają 3 diody Schottky'ego: BAS40, BAS40-04 oraz BAS70-05, których producentem jest chińska firma ChipNobo. Wymienione komponenty wyróżniają się przede wszystkim: względnie niskim napięciem przewodzenia, krótkim czasem przełączania i niewielkimi obudowami przeznaczonymi do montażu powierzchniowego (SMT). Dzięki temu, elementy sprawdzają się wprost w szerokiej gamie nowoczesnych układów elektronicznych wymagających szybkiej pracy, niskich strat mocy i wysokiej niezawodności pracy.
Najważniejsze cechy diod BAS40, BAS40-04 i BAS70-05:
- Niskie napięcie przewodzenia i małe straty mocy
- Krótki czas przełączania (np. dla wybranych wariantów diody BAS40-04 jest to 5 ns)
- Napięcie wsteczne: do 40 V (BAS40, BAS40-04) lub do 70V (BAS70-05)
- Prąd przewodzenia: do 200 mA (BAS40-04)
- Pakowanie w taśmie i na krążku (Tape & Reel)
Kluczowe zastosowania:
- Szybkie układy przełączające
- Zabezpieczenia wejść i linii sygnałowych
- Prostowanie sygnałów o wysokiej częstotliwości
- Układy RF i telekomunikacyjne
- Urządzenia przemysłowe i elektronika użytkowa
- Systemy zasilania oraz układy sterowania
Stacjonarny most bezprzewodowy GWN7302
GWN7302 to stacjonarny most bezprzewodowy firmy Grandstream, zapewniający możliwość prowadzenie transmisji danych na dystansie do 5 km. Rozwiązanie obsługuje tryby zarówno Point-to-Point (PtP), jak i Point-to-Multi-Point (PtMP), czyli komunikację albo z jednym, albo z wieloma węzłami, pracując przy temperaturze otoczenia: od -30 do 60°C zarówno wewnątrz, jak i na zewnątrz, dzięki wytrzymałej obudowie o stopniu ochrony IP66 oferującej odporność na niesprzyjające warunki pogodowe.
Najważniejsze cechy stacjonarnego mostu bezprzewodowego GWN7302:
- Obsługiwana przepustowość transmisji: 2,4 Gb/s
- Wsparcie dla łączności MIMO z technologią TDMA
- Zasięg maksymalny: 5 km
- Wsparcie dla QoS zapewniające wydajność aplikacji o niskich opóźnieniach w czasie rzeczywistym
- Odporność na warunki atmosferyczne
- Samodzielna adaptacja zasilania po automatycznym wykryciu PoE+
- Wygodne i inteligentne zarządzanie poprzez internet (aplikacja GWN)
- Port wyjściowy PoE umożliwiający zasilanie m.in. kamer bezpieczeństwa i głośników
- Przycisk szybkiego parowania oraz wskaźniki stanu

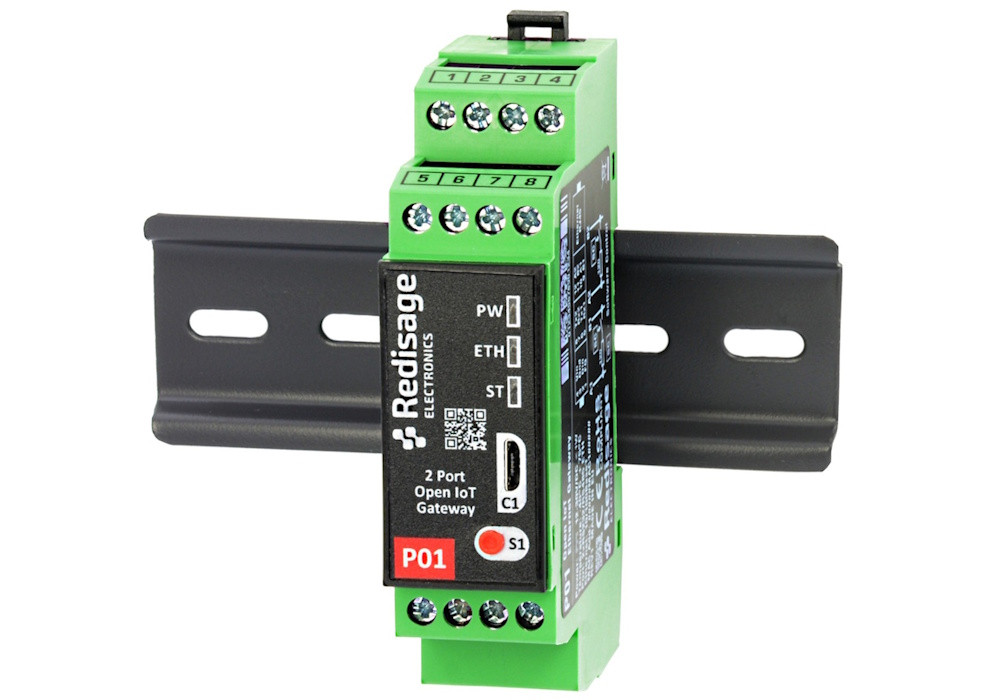

Bramka IIoT o oznaczeniu P01
Bramka P01 stanowi odpowiedź na wyższą z roku na rok liczbę zastosowań w Przemyśle 4.0, w których standardowe konwertery okazują się niewystarczające. "Sercem" komponentu jest układ ESP32, który przeznaczono do implementacji protokołów transmisji danych (np. MQTT, HTTP lub CoAP) oraz logiki sterowania. Rozwiązanie wyposażono również w dwa uniwersalne porty szeregowe. Każdy z portów obejmuje wyprowadzone złącza zarówno dla standardu RS-232, jak i RS-485, co umożliwia sterowanie urządzeniami wykonawczymi (liczniki, falowniki, czytniki RFID itp.) bez konieczności dokonywania wymiany stosowanego sprzętu.
Najważniejsze cechy:
- Procesor: ESP32-D0WDQ6
- Porty komunikacji:
- 2x RS-232 lub 2x RS-485 (złącza śrubowe)
- Ethernet (RJ-45)
- Obsługiwane środowiska programistyczne: PlatformIO, Arduino IDE, Espressif IDF
- Możliwość montażu na szynie DIN
- Napięcie zasilania: 12-30 V DC
- Zakres temperatury pracy: od -40 do 75°C
- Zastosowania: data logging, konwersja protokołów własnych, sterowanie procesami

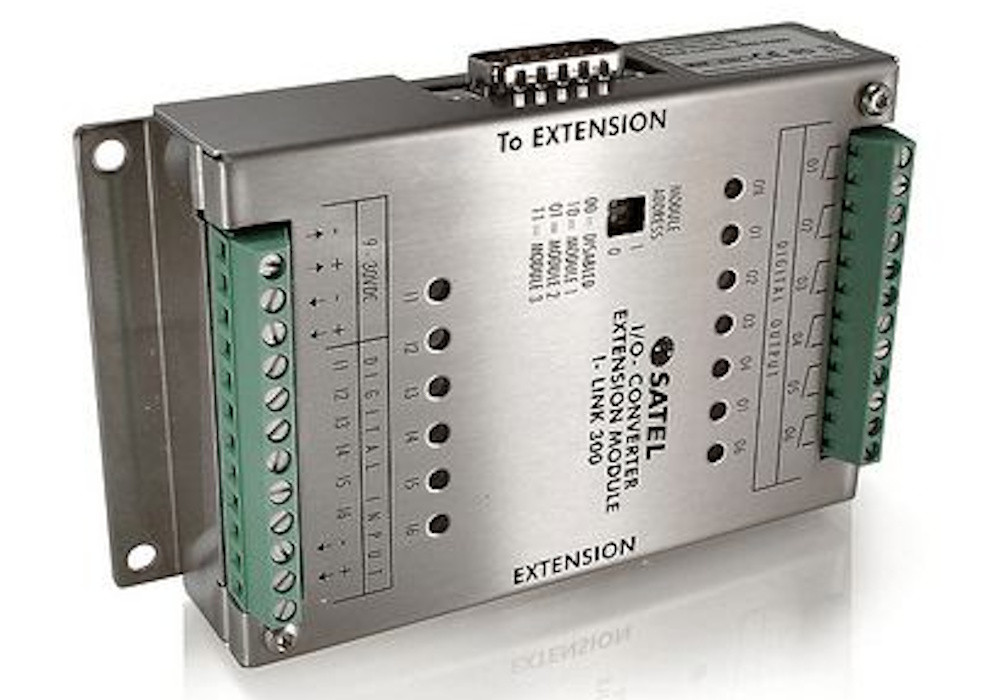

Układy wejść/wyjść I-LINK
Serię układów wejść/wyjść I-LINK stworzono z myślą o rozproszonych aplikacjach telemetrii i zastosowaniach związanych z kontrolą m.in. poziomu wody, stężenia gazu bądź stanu pracy urządzeń. Wymienione rozwiązania wchodzą również w skład systemów sterowania i w razie konieczności mogą zostać rozbudowane o moduły rozszerzające I-Link 200 lub I-Link 300 (do przyłączenia są maksymalnie trzy takie moduły).
Tryb pracy Point-to-Point
W trybie pracy Point-to-Point informacje o stanie wejść przesyłane są z pierwszej jednostki I-LINK do jednostki drugiej, która następnie potwierdza prawidłowość zrealizowanej transmisji danych. W istocie rzeczy podejmuje się trzy próby potwierdzenia - w sytuacji niepowodzenia zarządzić trzeba alarm celem bezpośredniej sygnalizacji o problemach z łącznością.
Tryb pracy Point-to-Multipoint (Modbus RTU)
W trybie pracy Point-to-Multipoint stosuje się protokół transmisyjny Modbus RTU. Jednostki niższego rzędu (Slave) mają przypisane unikalne adresy (0-127) a rolę jednostki nadrzędnej (Master) spełnia zarówno oprogramowanie HMI/SCADA, jak i sterownik PLC.

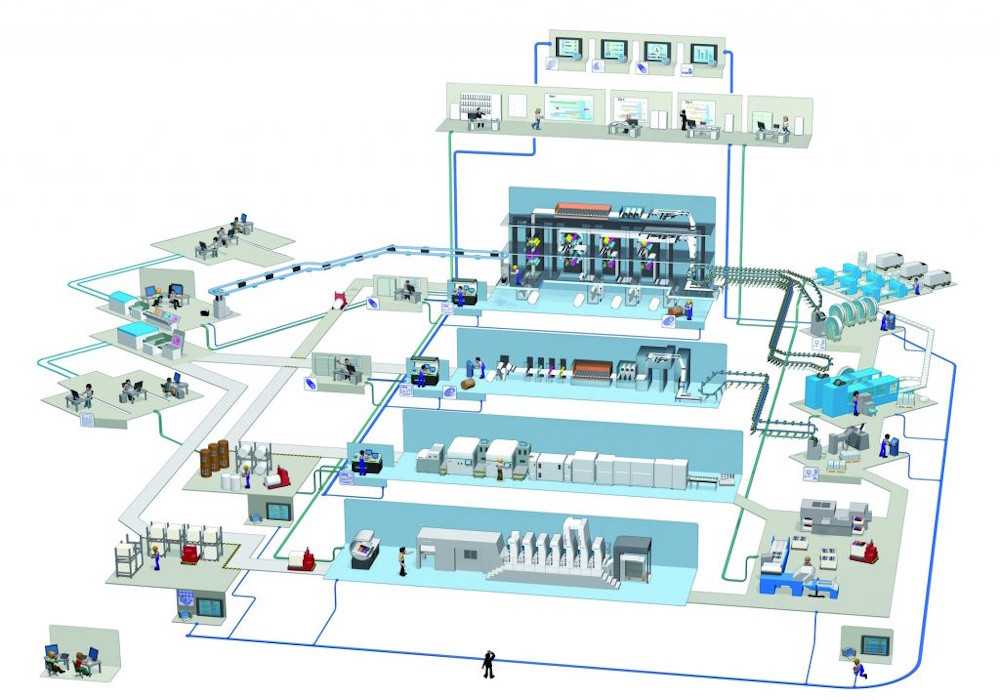

System wizualizacji danych DataPortal - alternatywa dla systemów SCADA
DataPortal to system wizualizacji danych zaprojektowany jako serwis zdalny, który operuje w dedykowanym środowisku chmury obliczeniowej. Do korzystania z tego rozwiązania nie jest wymagane zewnętrzne oprogramowanie, a procesy takie jak zwłaszcza gromadzenie danych z urządzeń, ich przetwarzanie i analiza oraz udostępnianie przygotowanych ekranów, są pod stałą kontrolą użytkowników - niezależnie od tego, jak duże jest przedsiębiorstwo oraz czym się ono zajmuje. Celem rozpoczęcia pracy w systemie DataPortal, wymagane jest posiadanie modułu telemetrycznego firmy Inventia, jego numeru seryjnego oraz numeru IMEI. Jeden taki moduł upoważnia do założenia, a następnie rozporządzania jednym kontem - aczkolwiek do każdego konta może być podpiętych szereg modułów, co pozwala budować rozległe systemy telemetryczne o wizualizacjach dostępnych na urządzeniach z przeglądarką internetową.
Najważniejsze cechy i możliwości:
- Prezentacja danych w spersonalizowanej formie graficznej (np. ekrany synoptyczne)
- Wielu użytkowników o różnych uprawnieniach w ramach jednego konta
- Automatyczna skalowalność w miarę rozbudowy systemu
- Oszczędność kosztów związanych z budową i utrzymaniem serwerów
- Alarmy i powiadomienia SMS lub e-mail
- Nieprzerwane działanie systemu - nawet w przypadku wylogowania operatora
- Billingi z wykorzystania elementów systemu
- Raportowanie, analiza i archiwizacja danych
- Możliwość konfiguracji wybranych modułów telemetrycznych
- Buforowanie danych i przekazywanie ich do innych systemów
- Dostęp do informacji w zabezpieczonej chmurze
Autorski system SCADA 3D firmy Trinitec
Firma Trinitec oferuje autorski system wizualizacji SCADA 3D kompatybilny z rozwiązaniami od producentów takich jak: Siemens, Alley Bradley, Beckhoff, B&R, Lenze, Wago, Festo oraz Mitsubishi. Prezentowany produkt pozwala bez problemu obserwować linie technologiczne, maszyny, urządzenia oraz ich otoczenie w widoku trójwymiarowym (3D) przy możliwości jego obracania lub przybliżania, śledzenia zmian parametrów procesowych i generacji podglądów na żywo zgodnie z preferencjami użytkowników.
Najważniejsze możliwości systemu SCADA 3D przedstawiono na poniższym filmie.

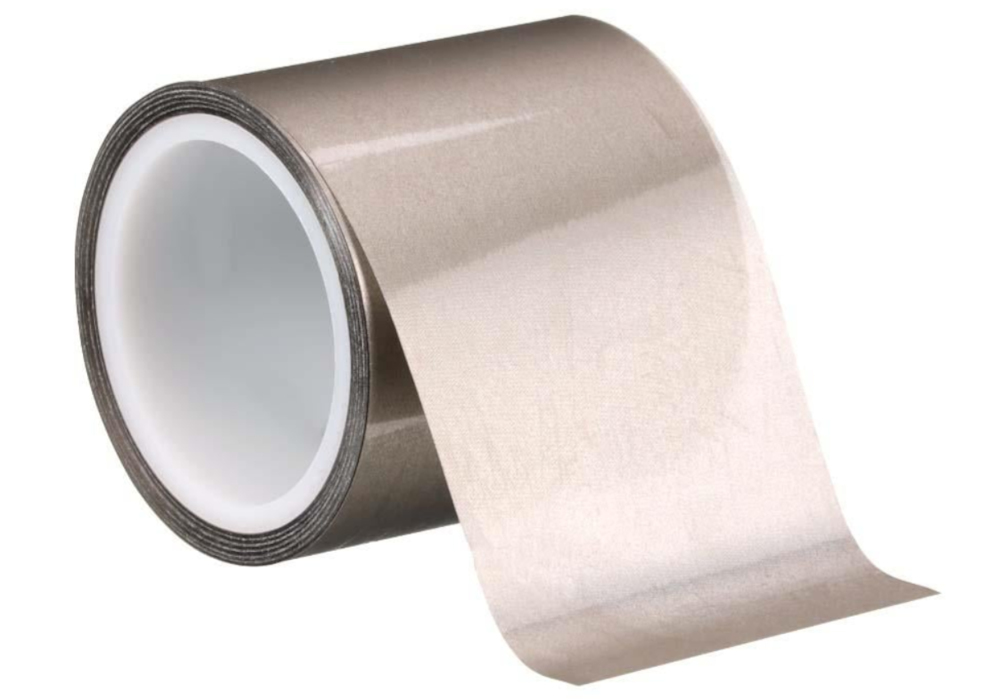

Dwustronna taśma przewodząca 5113DFT produkcji 3M
Jest to produkt złożony z przewodzącego nośnika i oryginalnego kleju poliolefinowego, który aktywowany jest poprzez docisk. Zapewniona jest przede wszystkim duża, a wręcz znacząca przyczepność dwustronnej taśmy przewodzącej 5113DFT i powiązana z nią niska rezystancja obok dostatecznej trwałości, odporności termicznej oraz odporności na wilgoć i znakomitych parametrów ekranowania. Za sprawą dwustronnej taśmy przewodzącej 5113DFT, można dość łatwo wykonywać liczne typy uziemień, połączeń samoprzylepnych i ekranowania EMI w celu zapewnienia optymalnej niezawodności m.in. elektronice przemysłowej, awionice, wszelakim rozwiązaniom IoT, sprzętowi medycznemu czy urządzeniom AGD. Gwarantowana jest przede wszystkim adekwatna przyczepność taśmy 5113DFT do mnóstwa podłoży - w tym do metali i tworzyw sztucznych. Jej zastosowania obejmują zwłaszcza wyświetlacze czy ekrany EMI/RFI, jak również osłony i rozwiązania do ochrony przed wyładowaniami elektrostatycznymi (ESD).
Specyfikacja techniczna dwustronnej taśmy przewodzącej 5113DFT:
- Całkowita grubość taśmy (bez podkładu): 0,05 mm
- Czas przydatności użycia: 2 lata
- Kolor produktu: szary
- Temperatura pracy: od -40 do 121°C
- Materiał linera: PET
- Materiał podkładu (nośnika): tkanina
- Wartość rezystancji:
- Oś XY: 0,01 Ω
- Oś Z: 0,03 Ω
