27 sierpnia 2021
1694
Czego potrzeba? Otóż:
- 9 inwerterów,
- 38 bramek AND,
- 3 bramek NAND,
- 12 bramek NOR,
- 4 bramek XOR,
- 1 bramki OR o dwóch odwróconych wejściach.
Razem 67 bramek logicznych do podłączenia według poniższego schematu:
Schemat logiczny układu 74181
Proste prawda? A teraz to samo, lecz jako projekt płytki:

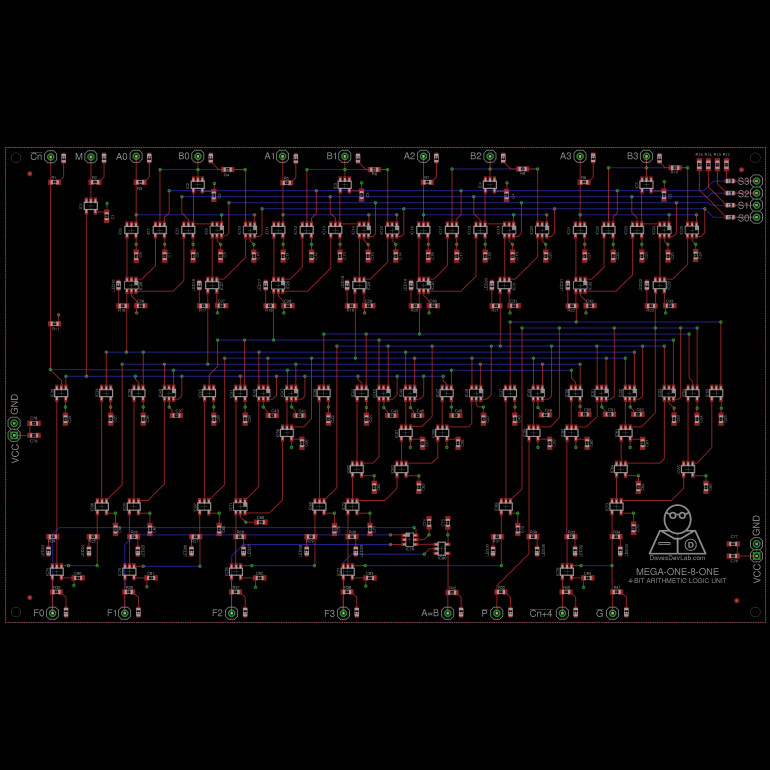

Projekt płytki PCB implementującej układ 74181
I sama płytka:
Płytka PCB implementująca układ 74181
Plus przykładowy efekt działania:
Działanie płytki PCB implementującej układ 74181
Wreszcie do wykorzystania:
- pliki środowiska EAGLE,
- schemat elektryczny płytki,
- dokumentacja układu 74181.
„Nic tu więcej do dodania, pora zasiąść do majstrowania” („Traperzy znad Wisły”).
Więcej informacji pod adresem: hackaday.io
Dokumentacja układu 74181
