Cechy
- Zasilanie 5 V DC (CN4)
- Pokładowa dioda LED zasilania D1
- Pokładowa dioda LED funkcji D2
- Jeden joystick 2-osiowy
- Wymiary płytki drukowanej 65,41×40,32 mm

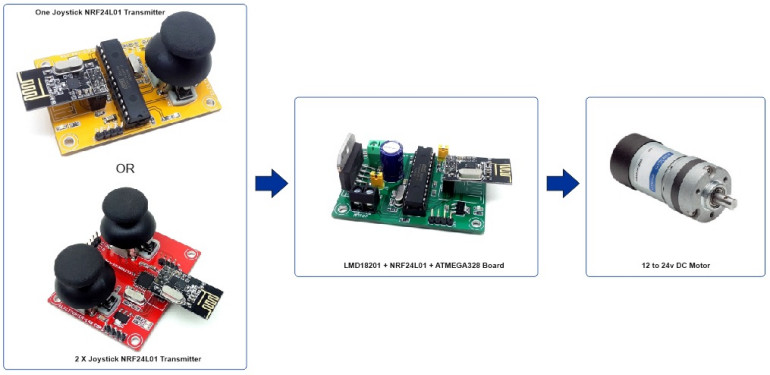

Kod Arduino jest dostępny do celów testowych, a projekt działa jako nadajnik i napędza płytkę sterownika silnika DC za pomocą tego kodu. Projekt jest kompatybilny z naszą płytką kontrolera prędkości i kierunku silnika DC oraz 8-kanałową płytką serwomechanizmu RC.
Aby dowiedzieć się więcej o programowaniu układu ATMEGA328 - wejdź na stronę: https://www.arduino.cc/en/Tutorial/BuiltInExamples/ArduinoToBreadboard
Kod Arduino został zmodyfikowany, a jego oryginalnym autorem jest www.ForbiddenBit.com.

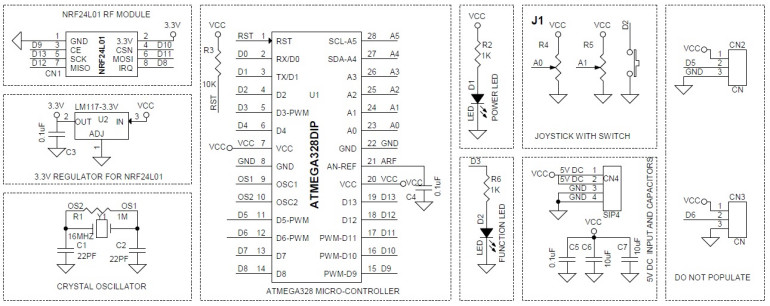

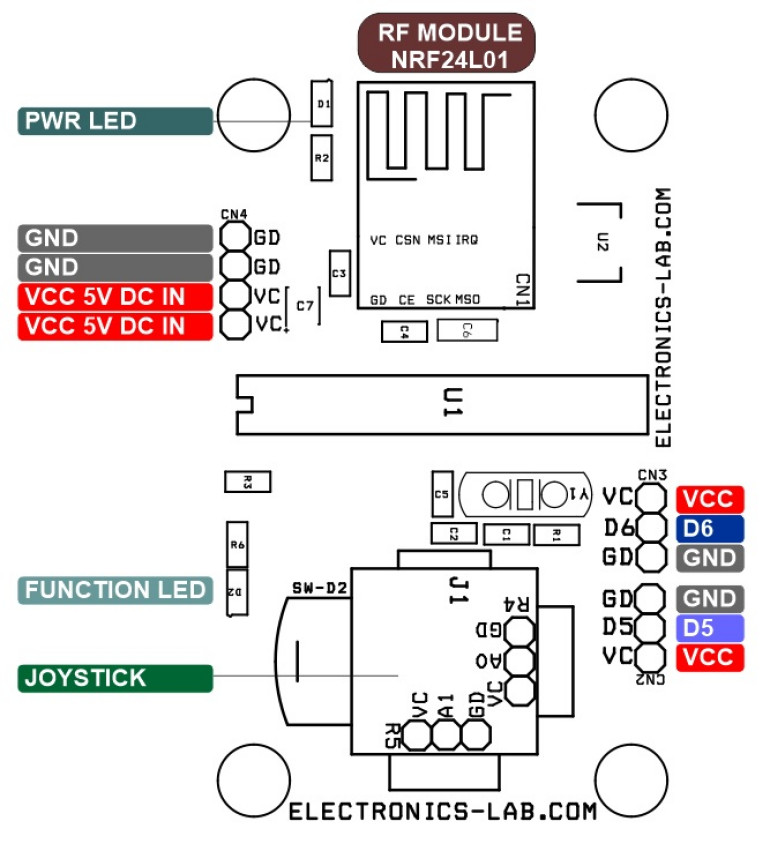

Piny Arduino
- Joystick J1 >> Arduino Analog Pin A0 i A1
- Przełącznik dotykowy joysticka = pin cyfrowy D2
- Dioda funkcyjna D2 = Pin cyfrowy Arduino D3 (opcjonalnie, w razie potrzeby przylutować)
- NRF24L01 Moduł RF >> CE=D9, CSN=D10, MOSI=D11, MISO-D12, SCK=D13, IRQ=D8
- Złącze CN2 i ...
