Zasilacz laboratoryjny 0 V...30 V, 0 A...2 A, część 1

Article Image
Elmax
W każdym warsztacie lub laboratorium potrzebne jest źródło zasilania prądu stałego o regulowanym napięciu i z możliwością ograniczenia prądu. W artykule opisano ulepszony zasilacz 0 V...30 V, który zawiera regulowane ograniczenie prądu do 2 A z pomiarem napięcia i prądu oraz odłączaniem obciążenia. Większość elementów jest powszechnie dostępna, dwa trudniejsze do zdobycia komponenty jak również płytka drukowana są dostępne na stronie internetowej Silicon Chip.
Cechy i specyfikacja:
  • Łatwy do zbudowania przy użyciu (w większości) standardowych elementów
  • Niski poziom szumu na wyjściu
  • Doskonała regulacja
  • Napięcie wyjściowe: 0 V...30 V
  • Ograniczenie prądu: 0 A...2 A (bez sprzężenia zwrotnego) ze wskaźnikiem
  • Metoda regulacji: liniowa
  • Regulacja obciążenia: lepsza niż 0,5%, 0 A...2 A
  • Szum wyjściowy i tętnienia: <8 mV RMS, <50 mV międzyszczytowe @ 2 A
  • Mierniki: napięcia (rozdzielczość 100 mV), prądu (rozdzielczość 10 mA)
  • Regulacja napięcia: pokrętło jednoobrotowe lub wieloobrotowe
  • Odłączanie obciążenia: wyłącznik obciążenia, wskaźnik obciążenia
  • Zabezpieczenie przed przegrzaniem: odłącza obciążenie, gdy temperatura radiatora osiągnie 60°C
  • Inne funkcje: zabezpieczenie przed zwarciem, zwykłe włączanie i wyłączanie

Projekt ten został pierwotnie opublikowany, w wydaniach z października i listopada 2022 roku siliconchip.au/Series/389. W tamtej wersji użyto transformator MM2005, który stał się niedostępny wkrótce po opublikowaniu tych artykułów. W rezultacie kilku konstruktorów zwróciło się do nas z prośbą o wskazanie alternatywnego dostawcy transformatora lub możliwość zakupu transformatora.

Transformator był nietypowy i posiadał kilka odczepów umożliwiających uzyskanie różnych napięć. Użyliśmy odczepu 24 V do wytworzenia głównego napięcia 30 V/2 A, ale użyliśmy go również do wygenerowania ujemnej szyny zasilającej. Ma to kluczowe znaczenie dla umożliwienia regulacji napięcia wyjściowego do 0 V.

Niestety, żaden alternatywny transformator nie był w stanie zapewnić wymaganego napięcia i mocy w dostępnej przestrzeni.

Ostatecznie znaleźliśmy inny transformator, który jest łatwo dostępny i ma taką samą moc znamionową jak oryginał. Jest wyposażony w większy rdzeń żelazny, co pozwala mu mniej nagrzewać się przy dostarczaniu pełnej mocy, ale oznacza to również, że nie zmieści się w oryginalnej obudowie. Ponadto, nowy transformator ma wprawdzie odpowiednie uzwojenie 24 V, pozostałe odczepy nie są jednak takie same, więc oryginalny projekt musiał zostać zmodyfikowany.

Zmiany na schemacie nie są duże. Dodaliśmy oddzielny generator ujemnego zasilania, który został opisany w innym artykule. Generator ten można użyć nawet w roli podwajacza napięcia.

Aby wprowadzenie tych zmian było możliwe, konieczny był nowy projekt głównej płytki drukowanej. Zmiany te pozwoliły ponadto zastosować większy transformator tak, by zmieścił się w tej samej zgrabnej obudowie zasilacza.

Pozycje otworów montażowych na płytce drukowanej i dla dwóch elementów montowanych na radiatorze są takie same jak w płytce oryginalnej. Dlatego, jeśli chcesz zamontować tę nową płytkę drukowaną w istniejącej obudowie, wymagane zmiany będą stosunkowo niewielkie. Oznacza to jedynie, że trzeba będzie wywiercić nowe otwory montażowe transformatora, ponieważ większy transformator ma cztery punkty montażowe. Poprzedni miał tylko dwa.

Można się zastanawiać, dlaczego prezentujemy nową wersję zasilacza jako całość, a nie tylko w formie aktualizacji. Z uwagi na nowy schemat układu, nową warstwę opisową na PCB, nowy układ okablowania, zaktualizowany wykaz elementów i szereg innych zmian, artykuł w formie aktualizacji nie byłby dużo krótszy niż kompletne opisanie całości. Zdecydowaliśmy, że obecna forma będzie bardziej przejrzysta dla naszych Czytelników, zwłaszcza tych, którzy nie czytali oryginału.

Funkcje i specyfikacje wersji Mk2 są zasadniczo takie same jak poprzednio.

Zasilacz Mk2 zawiera miernik, który pokazuje napięcie i natężenie pobieranego prądu. Wyłącznik obciążenia służy do podłączania lub izolowania obciążenia w razie potrzeby, a wskaźnik LED pokazuje, kiedy wyjście jest włączone. Ograniczenie prądu można regulować w zakresie od prawie zera do 2 A. Dzięki temu możliwa jest ochrona obwodów przed nadmiernym prądem w przypadku wystąpienia usterki. W zestawie znajduje się również wskaźnik LED ograniczenia prądu.

Jeśli radiator zbytnio się nagrzeje, odłączanie obciążenia ma priorytet. Wyjście zostanie bezwzględnie odłączone. Dioda LED wskaźnika obciążenia pozostanie wówczas wyłączona niezależnie od stanu wyłącznika obciążenia.

Nasz zasilacz zawiera obwody kontrolujące proces włączania i wyłączania się zasilania, które chronią obciążenie podczas uruchamiania i wyłączania zasilacza. Dzięki temu napięcie ze stabilizatora jest w pełni ustalone przed podaniem go do obciążenia. Podobnie, obciążenie jest odłączane natychmiast po wyłączeniu zasilania – zanim napięcie wyjściowe zacznie istotnie spadać, co zapobiega pojawieniu się na obciążeniu nieustalonych oraz zbyt niskich lub zbyt wysokich napięć.

Kolejną cenną cechą naszego zasilacza jest możliwość regulacji napięcia wyjściowego począwszy od 0 V. Niektóre bardzo proste zasilacze obniżają napięcie początkowe około 1,2 V i są sytuacje, w których wartość ta nie jest wystarczająco niska. Na przykład, jeśli testujesz obwód, który działa z pojedynczego ogniwa 1,2 V...1,5 V i chcesz zobaczyć, jak zachowuje się ten obwód, gdy jest zasilany z rozładowanego ogniwa przy napięciu 1 V lub niższym.

Do regulacji napięcia można użyć standardowego potencjometru o kącie obrotu 270°. Zalecamy jednak zakup potencjometru wieloobrotowego, zwłaszcza jeśli chcesz zapewnić sobie możliwość precyzyjnej regulacji niskich napięć bliskich 0 V.

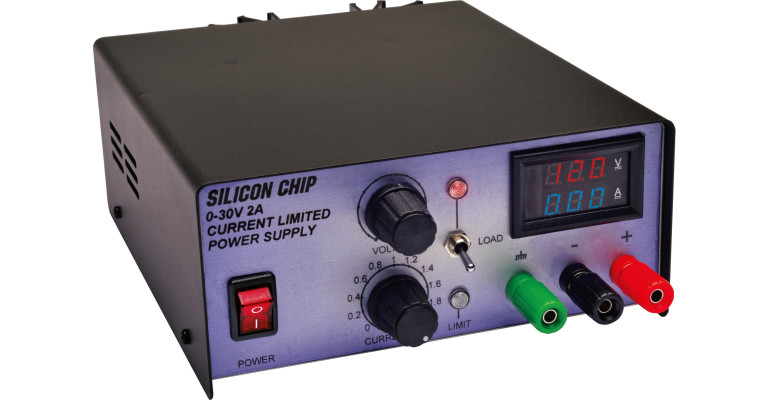

Zasilacz jest umieszczony w składanej metalowej obudowie z aluminiową podstawą i wentylowaną stalową pokrywą górną. Na przednim panelu znajduje się wyłącznik zasilania, pokrętła do regulacji napięcia wyjściowego i ograniczenia prądu, wyłącznik obciążenia, dwie diody LED oraz mierniki napięcia i prądu. Na tylnym panelu znajduje się tylko gniazdo zasilania sieciowego i radiator.
