- umożliwia pomiar prądu stałego lub przemiennego za pomocą przetwornika Halla,
- w zależności od modelu umożliwia pomiar prądu w zakresie 0...50 A,
- możliwość wyboru jednego z trzech zakresów pomiarowych,
- wysoka dokładność – ok. 1%,
- separacja galwaniczna.
Metoda pomiaru prądu z czujnikiem Halla umożliwia pomiar prądu stałego lub przemiennego poprzez pomiar natężenia pola magnetycznego wytworzonego przez przewodnik, w którym przepływa prąd. Z tym sposobem pomiaru wiąże się pewna wada – jest to wrażliwość na zewnętrzne pola magnetyczne, których eliminacja np. przez ekranowanie nie zawsze jest łatwa. Pomimo tej wady przetworniki Halla przy odpowiedniej aplikacji zachowują dobrą dokładność i prostotę układu pomiarowego.

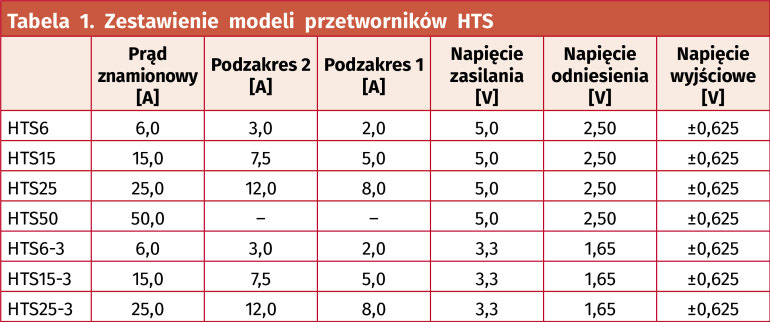

Do pomiaru prądu zastosowano przetwornik z rodziny HTS firmy YHDC wykonany w formie zalewanego bloku, który w zależności od modelu umożliwia pomiar prądu w zakresie 0...50 A. Przetworniki produkowane są w wersji zasilanej napięciem 3,3 V lub 5 V. Każdy z nich z wyjątkiem modelu HTS50 ma możliwość pracy w trzech zakresach pomiarowych ustalanych sprzętowo poprzez odpowiednie łączenie części pomiarowej. Pokrywa to zakres pomiaru 0...2 A do 0...25 A przy użyciu jednej płytki i odpowiedniego doboru przetwornika i konfiguracji zwór. HTS50 pomimo zgodności nie jest zalecany ze względu na wytrzymałość prądową ścieżek i złączy modułu. Zestawienie modeli przetworników HTS zostało pokazane w tabeli 1.
