- Zasilanie: wskaźnik +5…9 V/50 mA, moduł termopary: 2,7…36 V/6 mA.
- Termopara typu „K”, kompensacja zimnego końca.
- Wskazywanie temperatury z zakresu 5…405°C.
- Mikrokontroler MSP430G2412.
- Sygnalizacja błędów po przekroczeniu zakresu pomiarowego.
Większość prostych stacji do lutowania i/lub rozlutowywania nie ma zaimplementowanego pomiaru temperatury laminatu, notabene najważniejszego – moim zdaniem – dla procesu lutowania, a ogranicza się jedynie do pomiaru temperatury promiennika, co ma się nijak do rzeczywistej temperatury płytki oddalonej o kilkanaście mm i powoduje poważne problemy z prawidłowym montażem lub demontażem komponentów elektronicznych.

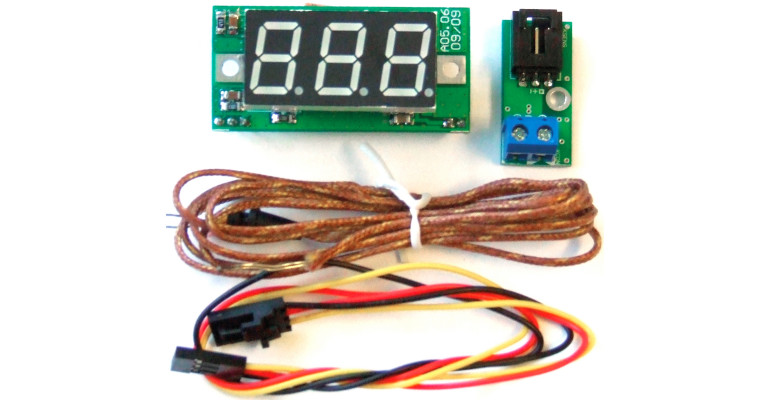

Wskaźnik podzielono na dwie części: moduł przetwornika temperatury i moduł wskaźnika. Umożliwia to oddzielne użycie modułów lub budowę wielokanałowych urządzeń do pomiaru temperatury. Sygnał z termopary jest sygnałem napięciowym o stosunkowo niedużej amplitudzie, wymagającym wzmocnienia i kompensacji „zimnego” złącza. Realizację tej funkcji najlepiej wykonać za pomocą specjalizowanego układu scalonego. Z niezbyt obszernej oferty wybrałem AD8495, produkowany przez firmę Analog Devices, dostępny w ofercie kilku dystrybutorów.
Sygnał z termopary, przez złącze KCON i po przejściu przez filtr złożony z rezystorów R1 i R2 oraz kondensatorów C1, C2 i C3, jest doprowadzony do wewnętrznego wzmacniacza pomiarowego układu U1. Wzmocniony i skompensowany sygnał wyjściowy jest dostępny na wyprowadzeniu 7 układu U1, z łatwiejszym do wykorzystania napięciem o nachyleniu charakterystyki wyjściowej 5 mV/°C. Aplikację uzupełniają dławik L1 i kondensatory C4 oraz CE1 – odprzęgają one zasilanie.
Zasilanie i sygnał wyjściowy dostępne są na złączu KSENS.
Moduł jest uniwersalny, można go zastosować we własnych aplikacjach. Należy jedynie zapewnić zasilanie – zależnie od zakresu pomiarowego – z przedziału 2,7…36 V. Pobór mocy jest niewielki i wynosi około 1 mW przy zasilaniu +5 V. Układ może dostarczyć do obciążenia prąd o natężeniu 5 mA. Kompensacja zimnego końca zapewnia dokładny pomiar w zakresie temperatury otoczenia 0…50°C (dla wersji AD8497: 25…100°C). Bez zmian sprzętowych moduł może być użyty do akwizycji sygnałów z termopary J – należy tylko zmienić typ U1 na AD8494/8496. Szczegóły zawarte są w karcie katalogowej AD849x. Jest bardzo ważne, aby przewody z termopary były możliwie krótkie, a sam moduł znajdował się w tej samej temperaturze, co końce przewodów termopary. Inaczej kompensacja będzie niedokładna i wprowadzi dodatkowe błędy pomiarowe.
