- Zasilanie 4,5…5 V/50 mA.
- Mikrokontroler ATtimy2313, oprogramowanie w C.
- Czujnik DHT11.
- Binarna prezentacja wyniku pomiaru za pomocą 7 diod LED.

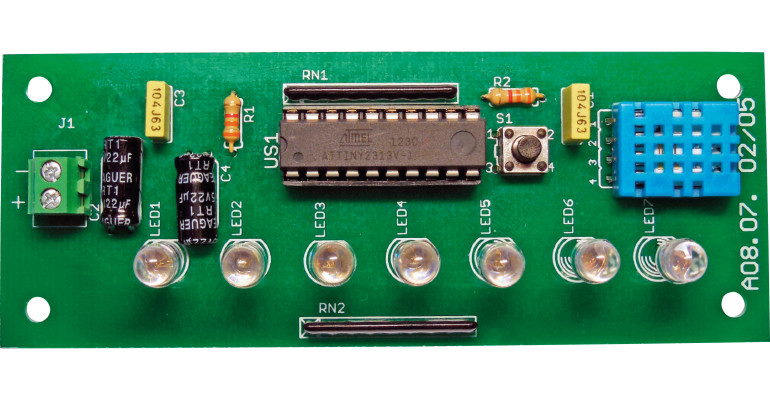

- Płytka jednostronna o wymiarach 102 mm×40 mm.
Najważniejszym elementem urządzenia jest układ scalony DHT11. Zawiera on w swojej strukturze sensor wilgotności, termistor NTC do pomiaru temperatury, przetwornik A/C i obwody sterujące. Podzespoły te są kalibrowane na linii produkcyjnej, co zdejmuje z konstruktora przykry obowiązek wykonania tej czynności, a niska cena i duża popularność dodatkowo predestynują go do tej konstrukcji.
W handlu dostępne są same czujniki (mające postać niebieskiej kostki z czterema wyprowadzeniami) oraz całe moduły zawierające ten czujnik. Ten drugi wariant nie jest dla nas interesujący z racji przystosowania płytki drukowanej do montażu i obróbki sygnału z „gołego” czujnika.
Nawet pobieżna analiza parametrów dyskwalifikuje ten podzespół do jakichkolwiek zastosowań stricte pomiarowych ze względu na niską dokładność. Z tego powodu, higrometr ten służyć może jedynie jako efektowna ozdoba pomieszczenia; nie można na podstawie jego wskazań podejmować decyzji mających wpływ na zdrowie i życie.
Omówienie schematu
Do komunikacji z DHT11 służy popularny mikrokontroler z rodziny AVR – Attiny2313. Do jego wyjść dołączonych jest siedem diod LED, które służą prezentacji wyniku pomiaru. Drabinka rezystorowa RN2 ogranicza prąd przez nie płynący, zaś drabinka RN1 ustala potencjały nieużywanych wyjść; dzięki temu, wykonywanie programu nie zostanie zakłócone wskutek np. osadzania się na nich ładunków elektrostatycznych. Rezystor R1 i kondensator C4 odpowiadają za podanie na wejście zerowania poziomu niskiego przez chwilę od włączenia zasilania. Ten prosty zabieg znacząco redukuje ryzyko wystąpienia nieprawidłowości w inicjacji programu.
Rezystor R2 jest elementem zalecanym przez producenta. Ułatwia on układowi DHT11 wprawienie linii komunikacyjnej w stan wysoki. Miniaturowy switch S1 nie jest elementem obowiązkowym – jego wciśnięcie spowoduje wyświetlanie zmierzonej przez czujnik temperatury powietrza, o czym dalej.
