Regulowany termostat cyfrowy

AVT3025
kit
Układ pełni funkcję cyfrowego termostatu z możliwością nastawy temperatury, histerezy oraz jednego z dwóch trybów pracy. Może pracować wszędzie tam, gdzie trzeba utrzymywać temperaturę na określonym poziomie.
Uwaga! Uwaga! W urządzeniu występują napięcia mogące stanowić śmiertelne zagrożenie dla życia! Osoby niepełnoletnie mogą wykonać i uruchomić opisany układ tylko pod opieką wykwalifikowanych osób dorosłych.
Light icon
Article Image

Właściwości - regulowany termostat cyfrowy

  • zakres pomiaru i regulacji temperatury: –50°C...+120°C z krokiem 0,5°C lub 5°C
  • zakres ustawiania histerezy: 1...10°C
  • praca w trybie grzania lub w trybie chłodzenia
  • sterowanie dołączonym odbiornikiem poprzez układ wykonawczy z przekaźnikiem
  • obciążalność styków przekaźnika: 6 A/230 V
  • komunikacja z użytkownikiem poprzez wyświetlacz LCD 2x16
  • sygnalizacja stanu przekaźnika: diody LED
  • zasilanie: 230 VAC

Opis układu - regulowany termostat cyfrowy

Dzięki zastosowaniu czujnika DS18B20, można ustawić temperaturę pracy od –50°C do +120°C z krokiem 0,5°C lub 5°C oraz histerezę od 1°C do 10°C. Termostat może pracować w trybie grzania lub chłodzenia, które w wygodny sposób można przełączyć w ustawieniach. Projekt jest wyposażony w alfanumeryczny wyświetlacz 2*16 znaków, dzięki czemu można ciągle kontrolować aktualną, minimalną oraz maksymalną temperaturę.

Dodatkowo zastosowano dwie diody LED w kolorze czerwonym oraz zielonym, które ukazują stan przekaźnika i prawidłowe działanie programu. Dzięki wprowadzeniu odczytu i zapisu nieulotnej pamięci EEPROM, termostat pamięta ostatnie nastawy, co ułatwia pracę z urządzeniem. W przypadku, gdy trzeba zmienić ostatnie nastawy, ich edycję rozpoczyna się od ostatnich, co ułatwia korektę i oszczędza czas.

Rys.1 Schemat ideowy modułu wykonawczo-zasilającego - regulowany termostat cyfrowy A

Urządzenie potrafi wykrywać brak lub uszkodzenie czujnika, o czym informuje na wyświetlaczu oraz wyłącza wyjście mocy. Projekt składa się z dwóch płytek połączonych 3-żyłowym przewodem, co daje więcej możliwości podczas montowania go w obudowie. Układ ma wbudowany zasilacz stabilizowany, który wraz z kilkoma elementami zewnętrznymi stabilizuje oraz filtruje napięcie dla mikrokontrolera.

Na rysunku 1 przedstawiono schemat ideowy modułu wykonawczo-zasilającego. Transformator TR1 obniża napięcie do wartości 10,1V, które następnie jest prostowane, filtrowane i stabilizowane. Część wykonawcza składa się z przekaźnika mocy oraz tranzystora T1, który nim steruje. Dioda D1 zabezpiecza go przed przepięciami, jakie występują podczas wyłączania przekaźnika. Na złącze Z1 zostały wyprowadzone: masa, napięcie zasilające VCC oraz baza tranzystora (poprzez rezystor R1 ograniczający prąd).

Rys.2 Schemat ideowy modułu sterującego - regulowany termostat cyfrowy

Rysunek 2 przedstawia schemat ideowy modułu sterującego. Układ scalony U1 to mikrokontroler Atmega8, który pracuje na wewnętrznym oscylatorze RC o częstotliwości 1MHz. Kondensatory C1 i C2 filtrują napięcie dla mikrokontrolera, a rezystory R1 i R2 ograniczają prąd diod D1 i D2. Gniazdo czujnika DS18B20 podłączono do VCC oraz masy, natomiast sygnał czujnika do portu mikrokontrolera oraz podciągnięto rezystorem o wartości 4,7k do VCC. Wyświetlacz LCD podłączono do mikrokontrolera w trybie 4-bitowym. Potencjometr PR1 reguluje kontrast wyświetlacza. Program sterujący mikrokontrolerem został napisany w środowisku BASCOM AVR.

Montaż i uruchomienie - regulowany termostat cyfrowy

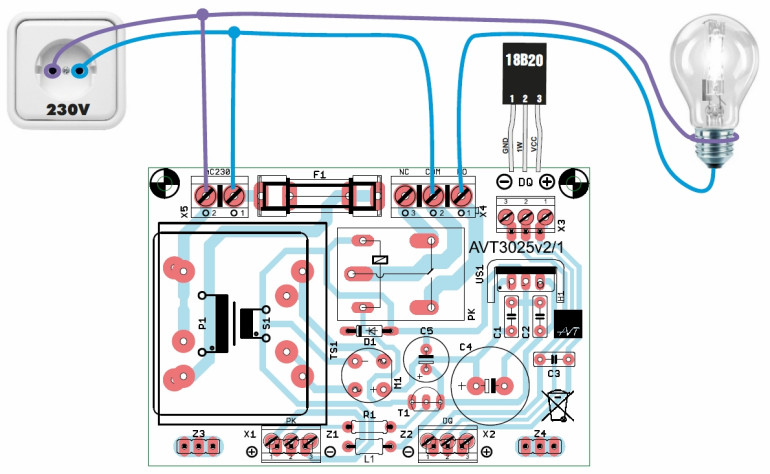

Na rysunku 3 przedstawiono schemat montażowy modułu wykonawczo-zasilającego, natomiast rysunek 4 – sterującego. Kolejność wlutowywania elementów nie jest ważna, ale warto zacząć od najmniejszych aż po największe. Podczas montażu należy pamiętać, aby kondensator C1 wlutować „na leżąco”, gdyż jest on dosyć wysoki i musi się zmieścić pomiędzy wyświetlaczem a płytką. Wysokość przycisków S1–S5 należy dobrać adekwatnie do długości pomiędzy płytką a ścianką obudowy, w której termostat będzie zamontowany.

Rys.3 Schemat montażowy modułu wykonawczo-zasilającego - regulowany termostat cyfrowy
Rys.4 Schemat montażowy modułu sterującego - regulowany termostat cyfrowy

Analogicznie należy postąpić z doborem długości nóżek diod LED. Wyświetlacz powinien być połączony listwą goldpinów. Po zamontowaniu wszystkich elementów należy połączyć płytkę zasilacza z płytką sterującą (X1-X2) oraz cyfrowy termometr DS18B20 z płytką sterującą (X3) za pomocą kątowej listwy goldpin. Na koniec wystarczy podłączyć zasilanie sieciowe do modułu wykonawczo-zasilającego.

Obsługa - regulowany termostat cyfrowy

Obsługa układu nie jest skomplikowana. Do ustawień można wejść, trzymając wciśnięty przycisk podczas uruchomiania urządzenia oraz w momencie jego działania. Przy pierwszym uruchomieniu, włączając układ, należy trzymać pierwszy klawisz. Po wejściu do ustawień, można za pomocą trzech pierwszych przycisków ustawić tryb pracy, temperaturę oraz histerezę.

Przycisk pierwszy przełącza ustawiany parametr, przycisk drugi zwiększa ustawianą wartość o 0,5°C po pojedynczym kliknięciu, oraz o 5°C przy przytrzymaniu go, natomiast przycisk trzeci działa analogicznie, z tym że zmniejsza wartość. Podczas ustawiania trybu pracy drugim przyciskiem można wybrać tryb grzania, natomiast trzecim – tryb chłodzenia.

Tabela 1 Funkcje przycisków

Za pomocą dwóch ostatnich przycisków można opuścić ustawienia, kolejno pierwszym zapisując ustawione wartości w pamięci EEPROM oraz wyjściem bez zapisu danych. Jeśli tylko podczas użytkowania zajdzie potrzeba sprawdzenia nastaw lub anulowania wprowadzonych zmian, należy kliknąć przycisk S5, natomiast jeśli użytkownik jest świadomy ustawionych parametrów, trzeba kliknąć przycisk S4.

Tabela 1 dokładnie opisuje funkcje poszczególnych przycisków. Zielona dioda informuje użytkownika o poprawnym działaniu programu, natomiast czerwona odzwierciedla stan wyjścia mocy. Jeśli zostanie odłączony lub uszkodzony czujnik, wtedy zielona dioda przestanie świecić, jak również zostanie wyłączony przekaźnik oraz czerwona dioda.

Regulowany termostat cyfrowy - widok A
Regulowany termostat cyfrowy - widok B

Rysunek 5a przedstawia sygnalizację właściwej pracy termostatu. W górnej linii jest wyświetlana aktualna temperatura, natomiast pod nią maksymalna i minimalna, poza którą termostat zmienia stan wyjścia mocy. Na rysunku 5b można zauważyć tryb ustawień, w którym regulowane są wyżej wspomniane parametry. Rysunek 5c przedstawia informację o braku czujnika, która możne pojawić się w przypadku uszkodzenia lub braku układu.

Rys.5a Praca termostatu
Rys.5b Tryb ustawień
Rys.5c Informacja o braku czujnika
