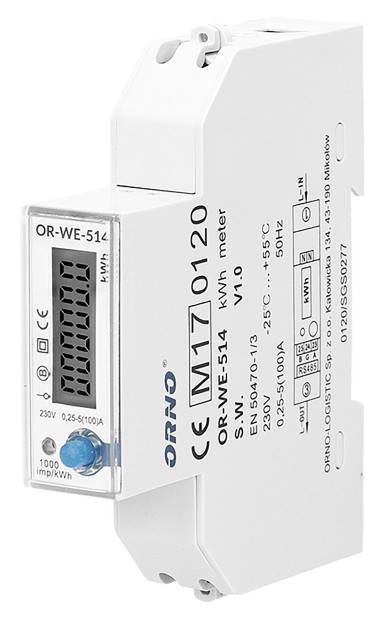

W artykule zaprezentowano interfejs przeznaczony do liczników ORNO-WE504/514 (fotografia 1), ale po niewielkich modyfikacjach zadziała z praktycznie każdym licznikiem wyposażonym w port RS485. Funkcja linku USB (VCOM) – RS485 poprzez Wi-Fi pozwoli skorzystać z oprogramowania liczników dostarczonego przez producenta i łatwo kontrolować zużycie energii elektrycznej.
Budowa i zasada działania
Urządzenie składa się z modułu ESP8266 zamontowanego na płytce Wemos D1 Mini. Do płytki dołączono interfejs UART-RS485 na bazie układu MAX3485. Schemat połączeń został pokazany na rysunku 1.

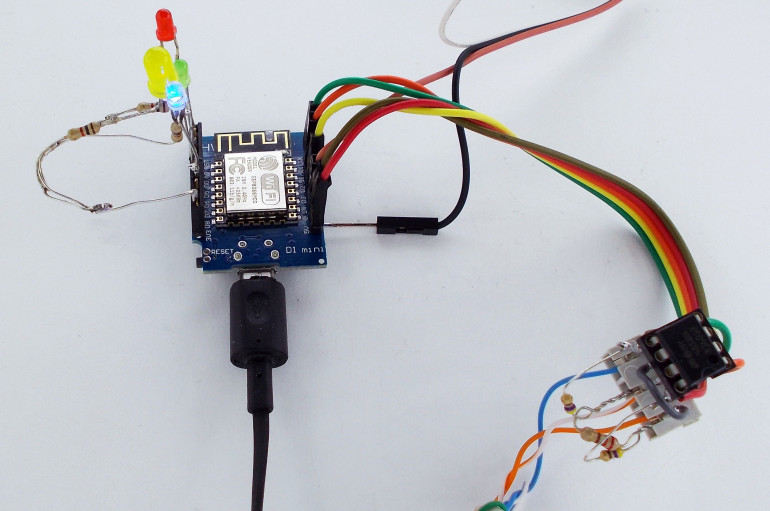

W interfejsie można zastosować układ MAX485, zasilając go z 5 V oraz dodając rezystor 470 Ω...1 kΩ na wyjściu RO (pin 1). Całość należy uzupełnić odpowiednim zasilaczem. Prototyp został zmontowany na pająka i pierwotnie była to płytka WemosD1, a dopiero później, tańsza, WemosD1-Mini (fotografia 2).
