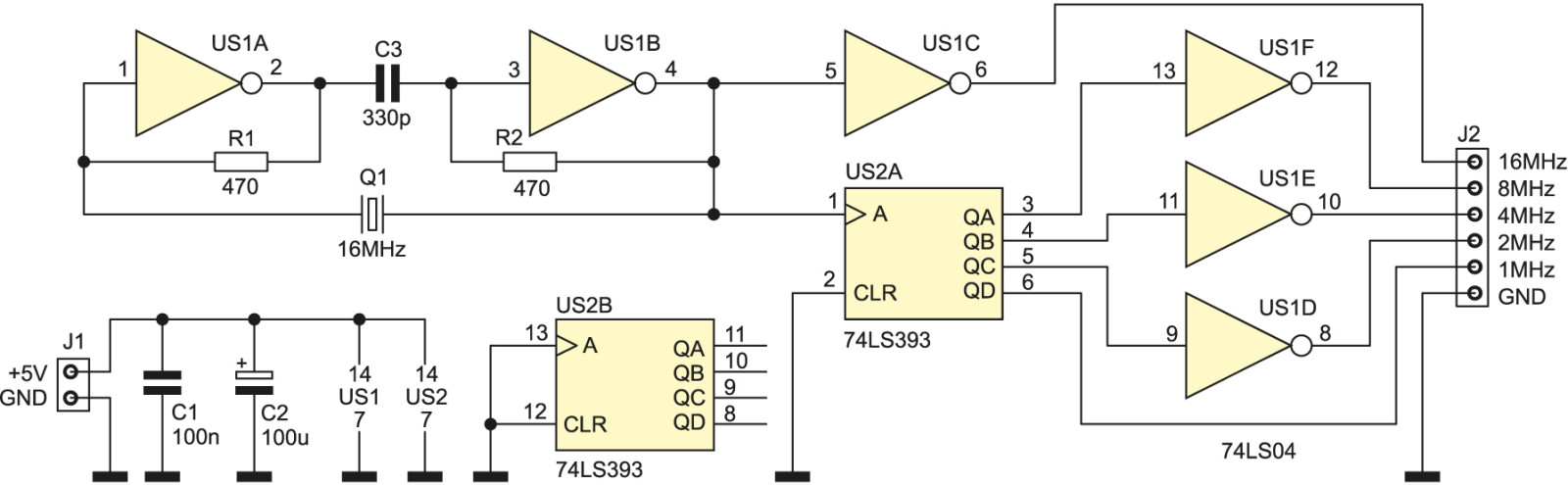

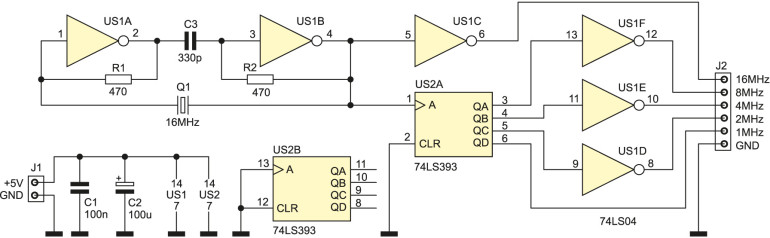

Na rysunku 1 pokazano schemat ideowy generatora sygnałów TTL. „Sercem” urządzenia jest oscylator z rezonatorem kwarcowym zbudowany z dwóch bramek NOT układu US1, dwóch rezystorów, kondensatora i rezonatora kwarcowego 16 MHz. Zapewnia to sygnał o odpowiedniej stabilnej częstotliwości.
Z wyjścia bramki US1B jest pobierany sygnał dla licznika modulo 16, który jest zawarty w układzie US2. W ten sposób wytwarzane są pozostałe cztery sygnały, kolejno: 8 MHz, 4 MHz, 2 MHz i 1 MHz. Bramki US1C…US1F służą za bufory, izolujące wyjścia przerzutnika oraz obwodu generatora od wyjść. Wyjście QD układu US2A pozostaje niebuforowane. Kondensatory C1 i C2 filtrują napięcie zasilające.

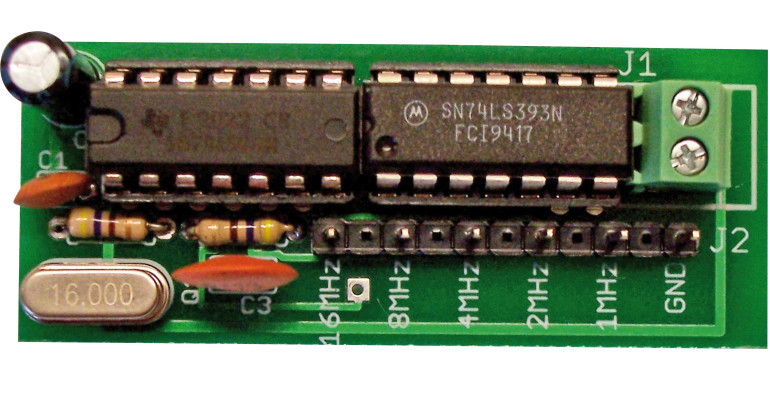

Generator zmontowano na dwustronnej płytce drukowanej o wymiarach ok. 55 mm×22 mm. Montaż jest wykonywany typowo, od komponentów najniższych po najwyższe. Pod układy scalone warto zastosować podstawki. Pod rezonator kwarcowy należy włożyć kawałek nieprzewodzącej podkładki, by nie doszło do zwarcia znajdujących się pod nim ścieżek. Z 11-pinowego złącza goldpin (J2) należy wyjąć co drugą szpilkę, aby zwiększyć dystanse między wyprowadzeniami. Po zmontowaniu, układ jest od razu gotowy do pracy.
