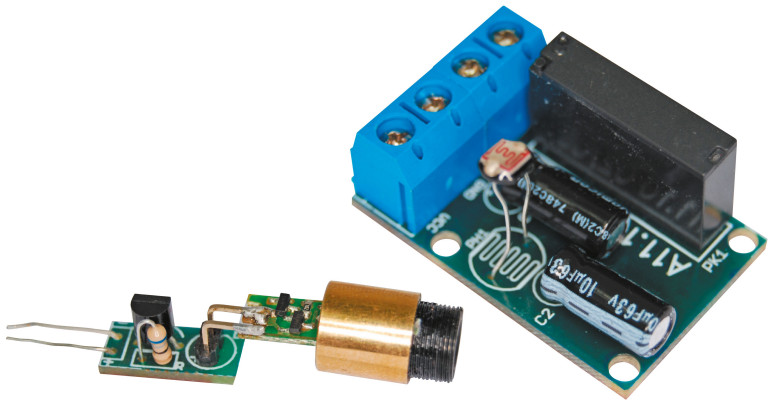

W nadajniku, w roli elementu oświetlającego odbiornik, zastosowano popularny moduł laserowy, natomiast w odbiorniku, funkcję elementu oświetlanego światłem lasera, pełni fotorezystor.
Jako zasilacz diody laserowej wykorzystano układ LM317, pracujący w układzie stabilizatora natężenia prądu (źródła prądowego).
Dzięki takiemu rozwiązaniu napięcie zasilania układu nadawczego może mieścić się w zakresie 5...25 V, bez obawy uszkodzenia lasera.
Elementy w układzie odbiorczym zostały dobrane tak, aby ten nie reagował on na przypadkowe źródła światła, mogące bez potrzeby uruchamiać przekaźnik.
W chwili, gdy światło lasera zostanie zasłonięte, czyli fotorezystor przestanie być oświetlany, jego oporność wzrasta.
W konsekwencji tranzystor T1 przestanie przewodzić, a tranzystor T2 zostaje włączony i przekaźnik PK1 zewrze styki.
Spadek napięcia na rezystorze R4 określa histerezę włącznika. Dopuszczalne obciążenie styków przekaźnika wynosi 3 A.
