- Zasilanie: 13...15 VAC
- Wbudowany zegar RTC
- 2-punktowy pomiar temperatury – dokładność 1°C
- Współpraca z czujnikiem ruchu lub innym dwustanowym
- Współpraca z instalacją domofonową
- 3 obwody wyjściowe dużej mocy
- Wbudowany termoregulator – zakres 1…100°C
- Wbudowany progowy czujnik światła
- Tryb symulacji obecności domowników

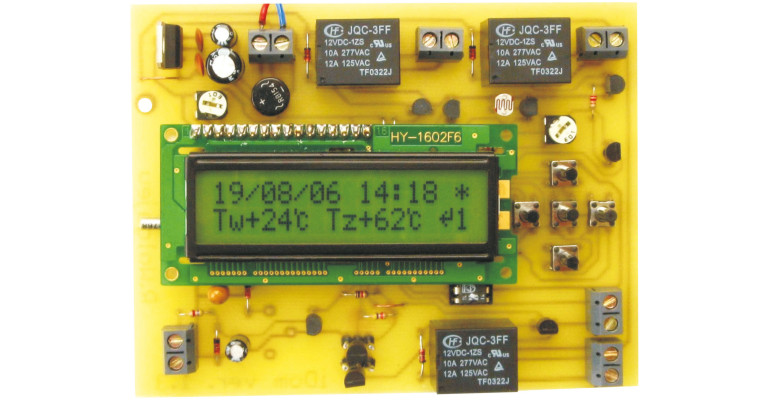

W artykule zostanie przedstawiony projekt układu automatyki domowej iDom realizujący różnorodne funkcje kontrolno-sterujące charakterystyczne dla układów typu „inteligentny dom”. Układy tego typu mają za zadanie czuwanie nad różnymi zdarzeniami/procesami związanymi z funkcjonowaniem domu i sterowanie urządzeniami zainstalowanymi w naszych mieszkaniach. Układ ten jest oczywiście dość prostym przykładem urządzeń tego typu, jednak nawet przy swojej prostocie, realizuje kilkanaście zadań związanych z automatyzacją. Są to:
- pokazywanie aktualnego czasu i daty oraz kontrolowanie kalendarza (lata przestępne, nieprzestępne) korzystając z wbudowanego dokładnego zegara czasu rzeczywistego z podtrzymaniem bateryjnym,
- pokazywanie temperatury zewnętrznej i wewnętrznej (dokładność: 1°C),
- wyznaczanie i pokazywanie dobowego minimum i maksimum dla obu temperatur,
- decydowanie o załączeniu oświetlenia pomocniczego (np. podświetlenia schodów, podłogowego oświetlenia korytarzy itp.) poprzez wbudowany czujnik oświetlenia, sprawdzając jako dodatkowy warunek przedział czasowy (16.00...23.00) – sterowanie przekaźnikiem dużej mocy,
- załączanie na ok. 30 sekund oświetlenia podstawowego (np. właściwego oświetlenia schodów, korytarzy) poprzez wbudowany obwód wejściowy sterowany np. czujnikiem ruchu (lub dowolnym innym), a także każdorazowe przedłużanie tego czasu po każdym zdarzeniu czujnika ruchu – sterowanie przekaźnikiem dużej mocy z dodatkowym sprawdzaniem poziomu oświetlenia jako warunku dodatkowego,
- rejestracja zgłoszeń domofonu (lub innego obwodu, którego zgłoszenia chcemy rejestrować) na liście nieodebranych połączeń. Rejestracja jest realizowana poprzez obwód wejściowy podłączany np. do dzwonka domofonu (lub innego urządzenia, styku (np. drzwi) itp.).
Ponadto możliwe jest przeglądanie tej listy z sygnalizacją już obejrzanych wpisów, kasowanie oraz podtrzymywanie w pamięci nieulotnej. Algorytm tej funkcji skonstruowano w taki sposób, iż po przyjściu zgłoszenia układ daje użytkownikowi 15 sekund na jego odebranie, a po tym czasie zapisuje zdarzenie na listę połączeń i blokuje obwód wejściowy na kolejne 15 sekund. Dodatkowo algorytm zapisując zgłoszenie na liście (max. 20 wpisów typu data/godzina) wyszukuje pierwszą wolną pozycję na liście, a w przypadku jej braku, pierwszą już przeglądaną lub przy zapełnieniu całej pamięci, zapisuje od początku listy. W trybie przeglądania automatycznie wyświetlana jest pierwsza, nowa pozycja, a na ekranie głównym systemu iDom pokazana jest liczba nowych wpisów i dodatkowo poprzez cykliczne podświetlanie wyświetlacza LCD zgłaszany jest fakt wystąpienia nowych połączeń,
- sterowanie grzałką dużej mocy (przekaźnik) poprzez wbudowany regulowany termostat. Termoregulator daje nam możliwość regulowania zadanej temperatury w zakresie 0...100°C z zachowaniem histerezy regulacji 1°C. Zadana wartość jest przechowywana w nieulotnej pamięci sterownika,
- realizowanie funkcji symulacji obecności domowników – po jej załączeniu układ w sposób przypadkowy załącza i wyłącza przekaźnik oświetlenia podstawowego oraz przekaźnik podświetlenia (oświetlenia pomocniczego),
- sygnalizacja zdarzenia poprzez wbudowany buzzer z możliwością jego wyłączenia,
- dynamiczne sterowanie podświetleniem wyświetlacza LCD służące dodatkowej sygnalizacji zdarzeń i oszczędności energii (poza sygnalizacją zdarzeń: nowe połączenia, czujnik ruchu itp., podświetlenie jest aktywne jedynie w czasie obsługi urządzenia lub po wciśnięciu odpowiedniego przycisku aktywującego).
Ponadto układ iDom posiada podtrzymanie bateryjne zegara czasu rzeczywistego, listy połączeń i wszystkich pozostałych ustawień użytkownika.
