Zestaw MKR GSM 1400 Cellular Kit do nieskomplikowanej obsługi Internetu Rzeczy przez telefonię komórkową

Article Image
Jeśli IoT to tylko Arduino, a jeśli Arduino to określony zestaw. Jaki? Otóż MKR GSM 1400 Cellular Kit o nieprzeciętnych funkcjach!

Jest to dedykowany Internetowi Rzeczy (IoT) zestaw, w skład którego wchodzi płytka Arduino MKR GSM 1400 wyposażona w mikrokontroler SAMD21G18A firmy Microchip Technology z 32-bitowym rdzeniem Cortex M0+ firmy ARM o maksymalnej częstotliwości taktowania 48 MHz, odznaczająca się 22 wyprowadzeniami cyfrowymi (13 z nich może być wyjściami PWM) i 8 analogowymi, z czego ostatnie są dołączone do przetwornika analogowo-cyfrowego o rozdzielczości 8, 10 i 12 bitów oraz przetwornika cyfrowo-analogowego o rozdzielczości 10 bitów (przetworniki te zawiera wspomniany układ). Pamięci mikrokontrolera to: SRAM o pojemności 32 KB i Flash o pojemności 256 KB. Natomiast jego interfejsami są: I2S, I2C,  SPI, UART i USB 2.0. Wraz z nimi występują 3 wyprowadzenia napięciowe w płytce - 2 wyjścia o napięciach: 3,3 V i 5 V oraz wejście Vin pracujące z napięciami 5-6 V. Ponadto moduł radiowy SARA-U201 firmy u-blox obsługujący standardy telefonii drugiej i trzeciej generacji tj. GSM 850 MHz, E-GSM 1900 MHz, DCS 1800 MHz, PCS 1900 MHz i UMTS 800/850/900/1900/2100 MHz.

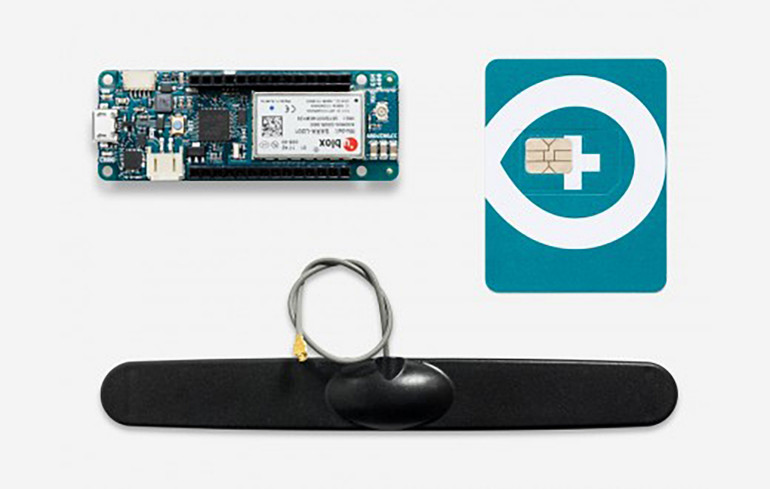

Elementy zestawu MKR GSM 1400 Cellular Kit

Dodatkowo przewidziano złącze SHR-05V-S-B dla interfejsu I2C i układ kryptograficzny ATECC608A firmy Microchip Technology wspierający wybrane systemy szyfrujące. Wreszcie jest dostępne złącze micro UFL dla anteny zewnętrznej, szczególnie tej obecnej w zestawie. Dedykowana karta microSIM tylko to zadanie ułatwia – dzięki niej można się łączyć z usługą Arduino IoT Cloud. Programowanie Arduino MKR GSM 1400 Cellular Kit odbywa się przez kabel USB lub złącze ICSP dla programatorów zewnętrznych. Z kolei za jego zasilanie odpowiada: wejście Vin, bateria litowo-polimerowa (Li-Po) o napięciu nominalnym 3,7 V i pojemności minimum 2500 mAh bądź kabel USB. Wspomnianą baterię można przy tym ładować dzięki układowi BQ24195L firmy Texas Instruments. Jest ona dołączana do gniazda JST S2B-PH-SM4-TB(LF)(SN). Obsługę produktu zapewnia darmowe środowisko Arduino IDE. Współpracuje on z usługami: Arduino IoT Cloud, Google IoT Cloud i Blynk, platformą SORACOM i0020 oraz narzędziem Google Sheets. Zestaw można bezproblemowo lokalizować w oparciu o sieć GSM i aplikację Google Maps. Każdy może z niego korzystać. Tylko on zapewnia tak „wyjątkową” łączność - rzecz jasna w Internecie Rzeczy!

Specyfikacja zestawu MKR GSM 1400 Cellular Kit:

  • Płytka Arduino MKR GSM 1400:
    • Mikrokontroler SAMD21G18A firmy Microchip Technology:
      • Rdzeń: Cortex M0+ firmy ARM (pojedynczy)
      • Rodzaj architektury: RISC
      • Długość magistrali danych: 32 bity
      • Maksymalna częstotliwość taktowania: 48 MHz
      • Liczba wyprowadzeń I/O: 52
      • Pamięci:
        • SRAM: 32 KB
        • Flash: 256 KB
      • Interfejsy:
        • I2S:
          • Obsługa dwóch kanałów
        • I2C:
          • Maksymalna częstotliwość pracy: 3,4 MHz
        • SPI:
          • Obsługa trybu full-duplex
        • UART:
          • Tryby pracy: half-duplex i full duplex
        • USB 2.0:
          • Standard: Full Speed
          • Host
          • Maksymalna przepływność: 12 Mb/s
      • Przetwornik analogowo-cyfrowy (ADC):
        • Liczba kanałów: 20
        • Rozdzielczość: 8, 10 I 12 bitów (konfigurowalna)
        • Częstotliwość próbkowania: do 350 ksps
      • Przetwornik cyfrowo-analogowy (DAC):
        • Rozdzielczość: 10 bitów
        • Częstotliwość próbkowania: do 350 ksps
      • Kontroler DMA
      • Wbudowany czujnik temperatury
      • Wbudowany generator sum kontrolnych CRC-32
      • Zewnętrzne przerwania
      • Niski pobór mocy
      • Temperatura pracy: od -40 do 125°C
    • Moduł radiowy SARA-U201 firmy u-blox:
      • Interfejsy telefonii komórkowej (zasięg globalny):
      • drugiej generacji (2G):
        • GSM 850 MHz
        • E-GSM 1900 MHz
        • DCS 1800 MHz
        • PCS 1900 MHz
      • trzeciej generacji (3G):
        • UMTS 800/850/900/1900/2100 MHz
    • Wyprowadzenia:
      • Cyfrowe:
        • Dwukierunkowe (wejścia i wyjścia)
        • Liczba sztuk: 22
        • Napięcie pracy: 3,3 V
        • Maksymalny prąd: 7 mA
      • PWM:
        • Wyjścia
        • Liczba sztuk: 13
        • Wybierane spośród wyprowadzeń cyfrowych
      • Analogowe:
        • Dwukierunkowe (wejścia i wyjścia)
        • Liczba sztuk: 8 (w tym wejście napięcia referencyjnego)
        • Maksymalne napięcie: 3,3 V
        • Maksymalny prąd: 7 mA
      • Napięciowe:
        • Wyjście 3,3 V
        • Wyjście 5 V
        • Wejście Vin pracujące z napięciami: 5-6 V
    • Peryferia:
      • Układ kryptograficzny:
        • ATECC608A firmy Microchip Technology:
        • Obsługa systemu kryptograficznego AES o 128-bitowych kluczach (kodowanie/dekodowanie)
        • Obsługa funkcji skrótu SHA-256
        • Obsługa kodów HMAC
        • Obsługa technologii: ECDSA: FIPS186-3, ECDH: FIPS SP800-56A oraz NIST Standard P256
      • Diody LED:
        • Jednokolorowa
      • Złącza/gniazda:
        • SHR-05V-S-B dla interfejsu I2C (5 wyprowadzeń, rozstaw 1 mm)
        • MicroSIM
        • UFL pod antenę zewnętrzną
    • Numer wyjścia, do którego jest dołączona jednokolorowa dioda LED (wartość stałej LED_BUILTIN): 6
    • Programowanie:
      • Przez kabel USB
      • W oparciu o złącze ICSP (dla programatorów zewnętrznych)
    • Zasilanie:
      • Zewnętrzne:
        • Przez kabel USB - gniazdo microUSB (5 V)
        • Przez wejście Vin (zakres napięć: 5-6 V)
        • Przez gniazdo JST S2B-PH-SM4-TB(LF)(SN) dla baterii litowo-polimerowej (Li-Po) o napięciu nominalnym 3,7 V i pojemności co najmniej 2500 mAh
      • Maksymalny pobór prądu: 46 mA
    • Inne:
      • Łączny wartość prądu pobieranego przez jeden rząd wyprowadzeń zestawu nie może przekroczyć 65 mA
      • Współpraca z:
        • Usługą Arduino IoT Cloud
        • Usługą Google IoT Cloud
        • Usługą Blynk
        • Platformą SORACOM
        • Narzędziem Google Sheets poprzez Arduino IoT Cloud
        • Google Maps w szczególności do lokalizacji w oparciu o system GSM
      • Możliwość ładowania dołączonej do zestawu baterii w oparciu o układ BQ24195L firmy Texas Instruments
    • Wymiary: 67,64×25 mm (szerokość × długość)
    • Waga: 32 g
  • Dodatkowe wyposażenie:
    • Antena zewnętrzna:
      • Pięciozakresowa (penta-band)
      • Na złącze micro UFL
      • Zysk energetyczny: 2 dBi
    • Karta MicroSIM:
      • Tylko do komunikacji zestawu z usługą Arduino IoT Cloud
      • Działanie w 100 krajach na świecie (w tym w Polsce)
      • Darmowe 10 MB danych do wykorzystania w ciągu 90 dni od aktywacji karty (potem przysługuje maksymalnie 5 MB danych na miesiąc za 1,5 dolara)
      • Możliwość zawieszenia korzystania z karty na okres maksymalnie sześciu miesięcy licząc od upływu 90 dni od aktywacji karty (za opłatą równą 30 centów na miesiąc + podatki).
      • Wznowienie korzystania z karty następuje w dowolnym momencie (nie jest za nie pobierana opłata)
      • Opłaty za kartę są takie same niezależnie od miejsca na świecie

Przewodnik użytkownika po płytce Arduino MKR GSM 1400

Opis aktywacji karty MicroSIM (UWAGA: należy się zalogować na stronie)

Opis sposobu zawieszenia oraz wznowienia korzystania z karty MicroSIM (UWAGA: należy się zalogować na stronie)

Opis usługi Arduino IoT Cloud

Sposób użycia usługi Google IoT Cloud

Przykład komunikacji z usługą Blynk

Sposób użycia platformy SORACOM

Sposób użycia Google Sheets

Sposób zastosowania lokalizacji GSM opartej o Google Maps

Źródło: store.arduino.cc
